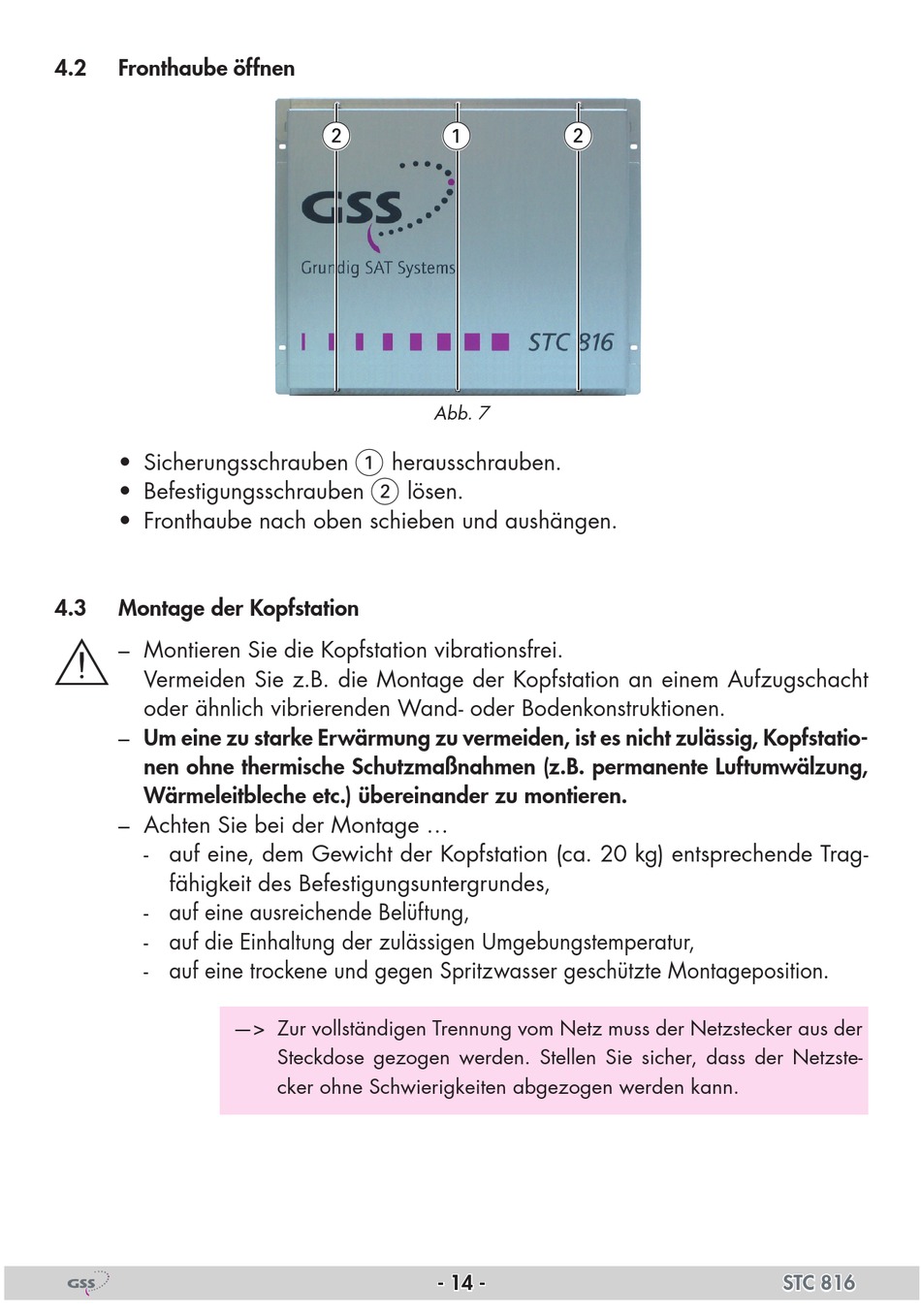

4.2
Fronthaube öffnen
• Sicherungsschrauben
• Befestigungsschrauben
• Fronthaube nach oben schieben und aushängen.
4.3
Montage der Kopfstation
– Montieren Sie die Kopfstation vibrationsfrei.
Vermeiden Sie z.B. die Montage der Kopfstation an einem Aufzugschacht
oder ähnlich vibrierenden Wand- oder Bodenkonstruktionen.
– Um eine zu starke Erwärmung zu vermeiden, ist es nicht zulässig, Kopfstatio-
nen ohne thermische Schutzmaßnah men (z.B. permanente Luft um wälzung,
Wärmeleitbleche etc.) übereinander zu montieren.
– Achten Sie bei der Montage ...
- auf eine, dem Gewicht der Kopfstation (ca. 20 kg) entsprechende Trag-
fähigkeit des Befestigungsuntergrundes,
- auf eine ausreichende Belüftung,
- auf die Einhaltung der zulässigen Umgebungstemperatur,
- auf eine trockene und gegen Spritzwasser geschützte Montageposition.
2
herausschrauben.
1
2
—> Zur vollständigen Trennung vom Netz muss der Netzstecker aus der
Steckdose gezogen werden. Stellen Sie sicher, dass der Netzste-
cker ohne Schwierigkeiten abgezogen werden kann.
1
2
Abb. 7
lösen.
- 14 -
STC 816
