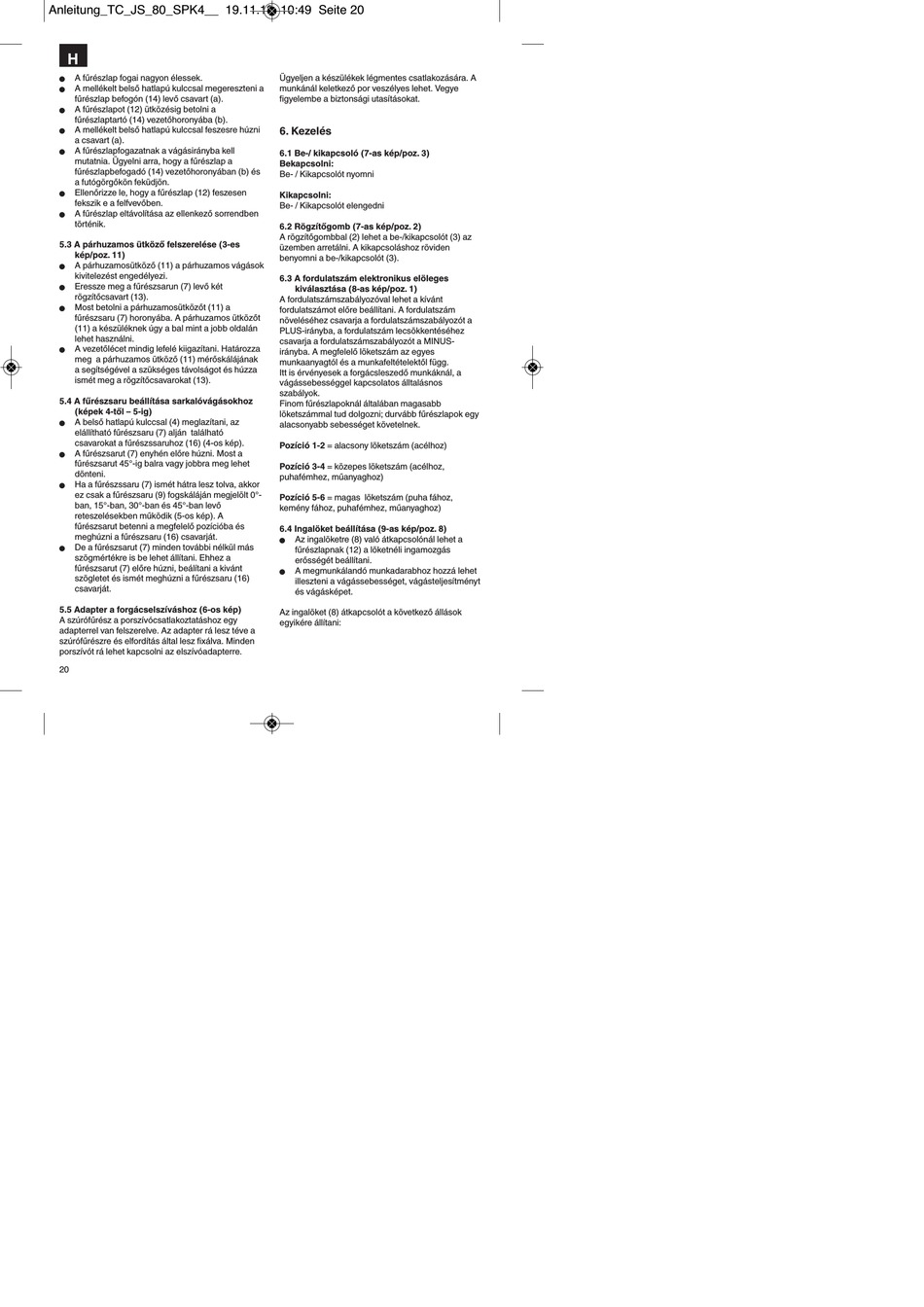

H
A fűrészlap fogai nagyon élessek.
n
A mellékelt belső hatlapú kulccsal megereszteni a
n
fűrészlap befogón (14) levő csavart (a).
A fűrészlapot (12) ütközésig betolni a
n
fűrészlaptartó (14) vezetőhoronyába (b).
A mellékelt belső hatlapú kulccsal feszesre húzni
n
a csavart (a).
A fűrészlapfogazatnak a vágásirányba kell
n
mutatnia. Ügyelni arra, hogy a fűrészlap a
fűrészlapbefogadó (14) vezetőhoronyában (b) és
a futógörgőkön feküdjön.
Ellenőrizze le, hogy a fűrészlap (12) feszesen
n
fekszik e a felfvevőben.
A fűrészlap eltávolítása az ellenkező sorrendben
n
történik.
5.3 A párhuzamos ütköző felszerelése (3-es
kép/poz. 11)
A párhuzamosütköző (11) a párhuzamos vágások
n
kivitelezést engedélyezi.
Eressze meg a fűrészsarun (7) levő két
n
rögzítőcsavart (13).
Most betolni a párhuzamosütközőt (11) a
n
fűrészsaru (7) horonyába. A párhuzamos ütközőt
(11) a készüléknek úgy a bal mint a jobb oldalán
lehet használni.
A vezetőlécet mindig lefelé kiigazítani. Határozza
n
meg a párhuzamos ütköző (11) mérőskálájának
a segítségével a szükséges távolságot és húzza
ismét meg a rögzítőcsavarokat (13).
5.4 A fűrészsaru beállítása sarkalóvágásokhoz
(képek 4-től – 5-ig)
A belső hatlapú kulccsal (4) meglazítani, az
n
elállítható fűrészsaru (7) alján található
csavarokat a fűrészssaruhoz (16) (4-os kép).
A fűrészsarut (7) enyhén előre húzni. Most a
n
fűrészsarut 45°-ig balra vagy jobbra meg lehet
dönteni.
Ha a fűrészssaru (7) ismét hátra lesz tolva, akkor
n
ez csak a fűrészsaru (9) fogskáláján megjelölt 0°-
ban, 15°-ban, 30°-ban és 45°-ban levő
reteszelésekben működik (5-os kép). A
fűrészsarut betenni a megfelelő pozícióba és
meghúzni a fűrészsaru (16) csavarját.
De a fűrészsarut (7) minden további nélkül más
n
szögmértékre is be lehet állítani. Ehhez a
fűrészsarut (7) előre húzni, beálítani a kivánt
szögletet és ismét meghúzni a fűrészsaru (16)
csavarját.
5.5 Adapter a forgácselszíváshoz (6-os kép)
A szúrófűrész a porszívócsatlakoztatáshoz egy
adapterrel van felszerelve. Az adapter rá lesz téve a
szúrófűrészre és elfordítás által lesz fixálva. Minden
porszívót rá lehet kapcsolni az elszívóadapterre.
20
Ügyeljen a készülékek légmentes csatlakozására. A
munkánál keletkező por veszélyes lehet. Vegye
figyelembe a biztonsági utasításokat.
6. Kezelés
6.1 Be-/ kikapcsoló (7-as kép/poz. 3)
Bekapcsolni:
Be- / Kikapcsolót nyomni
Kikapcsolni:
Be- / Kikapcsolót elengedni
6.2 Rögzítőgomb (7-as kép/poz. 2)
A rögzítőgombbal (2) lehet a be-/kikapcsolót (3) az
üzemben arretálni. A kikapcsoláshoz röviden
benyomni a be-/kikapcsolót (3).
6.3 A fordulatszám elektronikus elöleges
kiválasztása (8-as kép/poz. 1)
A fordulatszámszabályozóval lehet a kívánt
fordulatszámot előre beállítani. A fordulatszám
növeléséhez csavarja a fordulatszámszabályozót a
PLUS-irányba, a fordulatszám lecsökkentéséhez
csavarja a fordulatszámszabályozót a MINUS-
irányba. A megfelelő löketszám az egyes
munkaanyagtól és a munkafeltételektől függ.
Itt is érvényesek a forgácsleszedő munkáknál, a
vágássebességgel kapcsolatos álltalásnos
szabályok.
Finom fűrészlapoknál általában magasabb
löketszámmal tud dolgozni; durvább fűrészlapok egy
alacsonyabb sebességet követelnek.
Pozíció 1-2 = alacsony löketszám (acélhoz)
Pozíció 3-4 = közepes löketszám (acélhoz,
puhafémhez, műanyaghoz)
Pozíció 5-6 = magas löketszám (puha fához,
kemény fához, puhafémhez, műanyaghoz)
6.4 Ingalöket beállítása (9-as kép/poz. 8)
Az ingalöketre (8) való átkapcsolónál lehet a
n
fűrészlapnak (12) a löketnéli ingamozgás
erősségét beállítani.
A megmunkálandó munkadarabhoz hozzá lehet
n
illeszteni a vágássebességet, vágásteljesítményt
és vágásképet.
Az ingalöket (8) átkapcsolót a következő állások
egyikére állítani:
