Brennereinstellung; Zündleistung; Leistung Auf 2. Stufe - Riello RS 190 Montage- Und Bedienungsanleitung

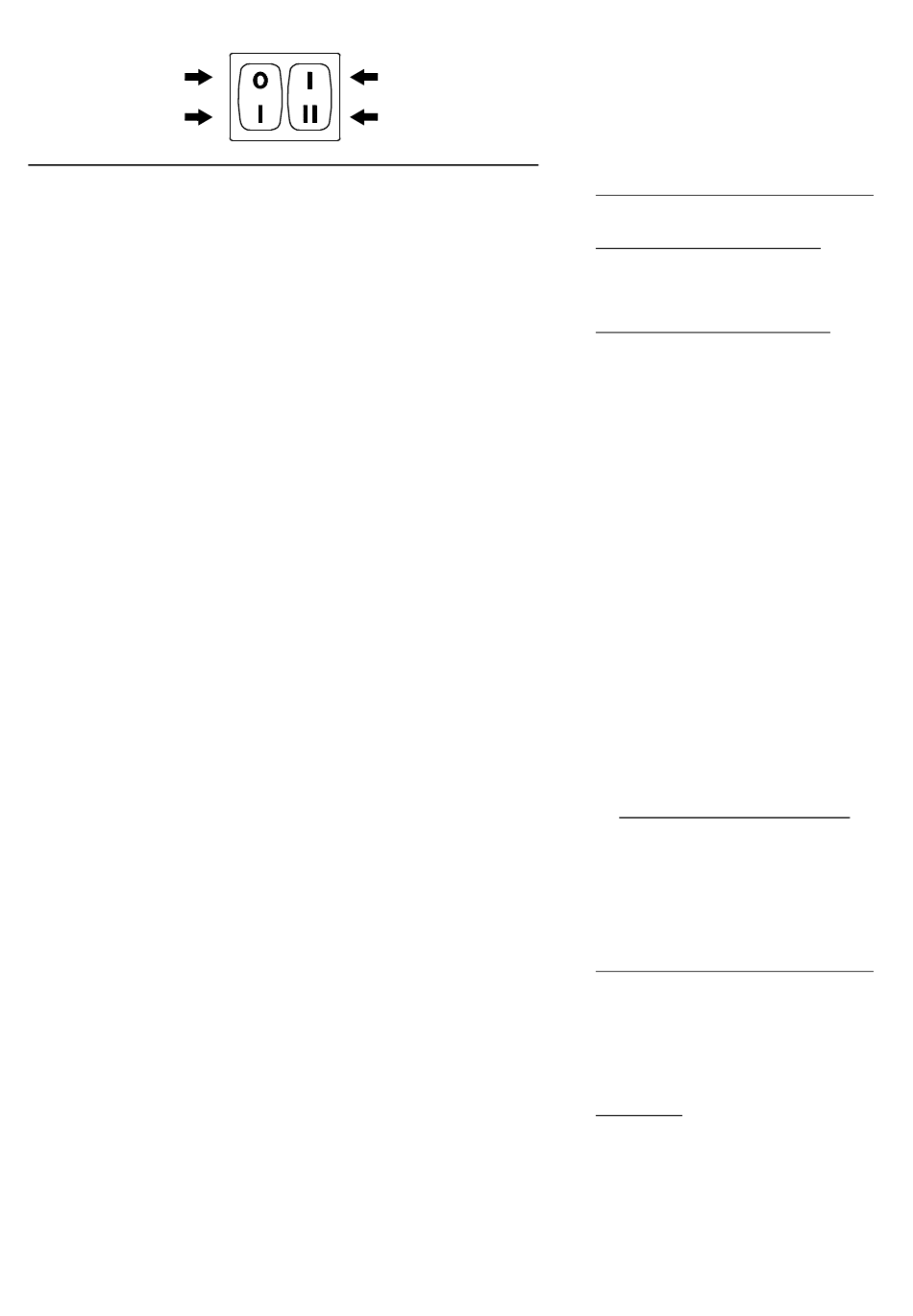

Brenner Aus
Brenner Ein
(A)
1 2
1. Stufe
2. Stufe

BRENNEREINSTELLUNG

Für die optimale Einstellung des Brenners soll-
ten die Abgase am Kesselausgang analysiert
werden.
Nacheinander einstellen:
1 - Zündleistung
2 - Brennerleistung 2. Stufe
3 - Brennerleistung 1. Stufe
4 - Zwischenleistungen
D469
5 - Luft-Druckwächter
6 - Gas-Mindestdruckwächter
1 - ZÜNDLEISTUNG
Nach Norm EN 676:
Brenner mit Höchstleistung bis 120 kW
Die Zündung kann bei der höchsten Betriebslei-
stung erfolgen. Beispiel:
• Höchste Betriebsleistung
• Höchste Zündleistung
Brenner mit Höchstleistung über 120 kW
Die Zündung hat bei einer verringerten Leistung
im Vergleich zur höchsten Betriebsleistung zu
erfolgen. Falls die Zündleistung 120 kW nicht
überschreitet, ist keine Berechnung erforderlich.
Falls die Zündleistung dagegen 120 kW über-
schreitet, legt die Norm fest, daß ihr Wert in
Abhängigkeit von der Sicherheitszeit "ts" des
Steuergerätes definiert wird:
• für ts = 2s muß die Zündleistung gleich oder
unter 1/2 der höchsten Betriebsleistung lie-
gen.
• Für ts = 3s muß die Zündleistung gleich oder
unter 1/3 der höchsten Betriebsleistung lie-
gen.
Beispiel: höchste Betriebsleistung 600 kW.
Die Zündleistung muß gleich oder unter sein:
• 300 kW bei ts = 2s
• 200 kW bei ts = 3s
Zur Messung der Zündleistung:
- den Steckkontakt 6)(A)S.3 vom Kabel der
Ionisationssonde abtrennen (der Brenner
schaltet ein und geht nach der Sicherheitszeit
in Störabschaltung).
- 10 Zündungen mit darauffolgenden Störab-
schaltungen durchführen.
- Am Zähler die verbrennte Gasmenge ablesen.
Diese Menge muß gleich oder unter jener
sein, die durch die Formel gegeben wird, für
ts = 3s:
Beispiel für Gas G 20 (9,45 kWh/Sm
Höchste Betriebsleistung, 600 kW gleich 63,5
3
Sm /h.
Nach 10 Zündungen mit Störabschaltung muß
der am Zähler abgelesene Durchsatz gleich
oder unter:
63,5 : 360 = 0,176 Sm
2 - LEISTUNG 2. STUFE
Die Leistung der 2. Stufe ist im Regelbereich auf
Seite 4 auszuwählen.
In der vorhergehenden Beschreibung ist der
Brenner auf der 1. Stufe in Betrieb geblieben.
Den Schalter 2)(A) nun auf Stellung 2. Stufe set-
zen: der Stellantrieb öffnet gleichzeitig die Luft-
klappe und die Gasdrossel auf 90°.
Gaseinstellung
Den Gasdurchsatz am Zähler messen.
Als Richtwert ist der Durchsatz aus den Tabellen
auf Seite 5 zu entnehmen, einfach den Gas-
druck am U-Manometer, s. Abb.(C) Seite 12,
ablesen und die Hinweise auf Seite 5 befolgen.
- Falls er herabgesetzt werden muß, den Aus-
trittsgasdruck verringern, und, wenn er schon
auf dem Mindestdruckwert ist, das Regelven-
til VR etwas schließen.
- Falls er erhöht werden muß, den Austrittsgas-
druck erhöhen.
13
: 120 kW
: 120 kW
3
Sm /h (Höchstleistung des Brenners)
360
3
3
):
