Implementierte Protokolle im UNIGATE® MB
8.7.1.6

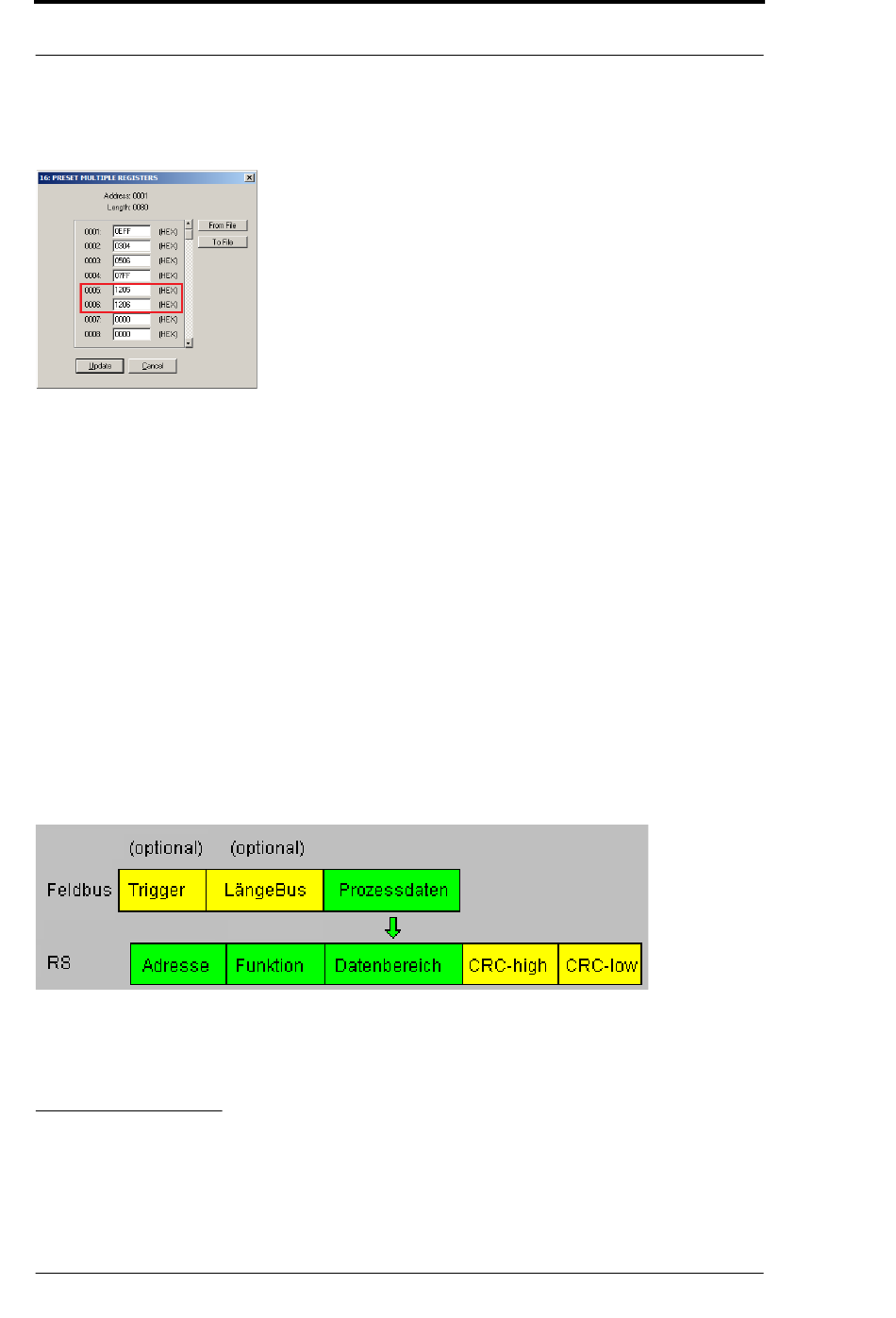

Beispiel: Preset multiple register FC16
Geändert wurde nur der Inhalt von Registeradresse 0005 und 0006.
Die 1. Zeile zeigt den Feldbusdateninhalt VOR dem Update.
1F 0E FF 03 04 05 06 07 FF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00...
1F 0E FF 03 04 05 06 07 FF 12 05 12 06 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00...
Die 2. Zeile zeigt den Feldbusdateninhalt NACH dem Update.
8.8
Protokoll „Universal Modbus RTU Master"
®
Das UNIGATE
ist auf der Applikationsseite Modbus-Master
8.8.1
Datenaufbau Feldbusseite (z.B. PROFIBUS):
Gilt für In und Out
1.
Byte: Trigger-Byte, optional (siehe Kapitel 8.5, Das Triggerbyte)
2.
Byte: Feldbuslängen-Byte, optional (siehe Kapitel 8.6, Das Längenbyte)
3.
Prozessdaten
Datenaufbau
8.8.2
Datenaufbau Applikationsseite:
Nach Modbus RTU Master Definition.
Unterstützte Funktionen:
Read coil status FC1
Read input status FC2
Read multiple register FC3
30
(No. of Points = Bit)
(No. of Points = Bit)
(No. of Points = Word)
®
UNIGATE
Feldbus Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
MB - MPI V. 1.6
15.1.20
