Regolazioni

4.1.4

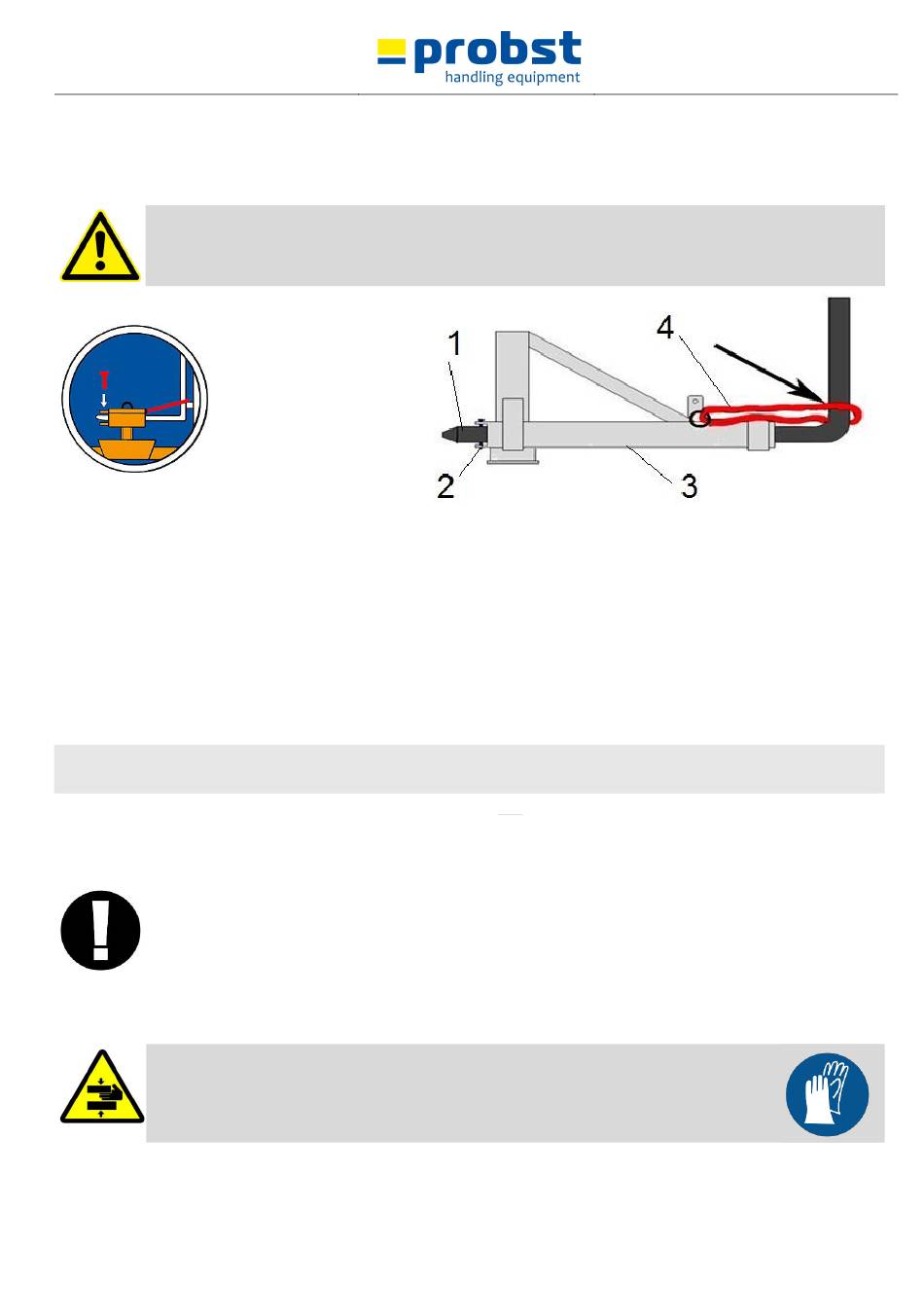

Tasca portaforca (optional)

Per stabilire una connessione meccanica tra la pinza e le force bisogna mettere la forca nella tasca e fissarla
con un perno o con una catena/fune, connesso all'occhiello sul muletto e la cornice di sollevamento.
È assolutamente necessario stabilire questa connessione. C'è il rischio che il dispositivo scivoli fuori dalle
forche. PERICO D'INCIDENTE!
1
2
3
4
5 Regolazioni
5.1

Regolazione dell'ampiezza di presa (opzionale)

5.1.1

Regolazione dell'ampiezza di presa

Cambiando il campo di presa, il dispositivo può essere utilizzato per afferrare merci di diverse dimensioni (tubi in
calcestruzzo).
Prima di poter sollevare e posare un elemento, è necessario regolare l'ampiezza di presa e regolatore dell'altezza di
presa.
•
La regolazione dell'ampiezza di presa non deve mai essere effettuata contemporaneamente su entrambi
i lati.
Effettuare sempre la regolazione prima su un lato e poi sull'altro.
•
Tirare verso l'alto la leva a molla, ruotare di 180° e bloccarla nel foro.
•
Spostare il tubo rettangolare, fino ad un'ampiezza di presa di ca. 5 cm maggiore rispetto all'elemento da
sollevare.
•
Sollevare nuovamente la leva a molla e ruotare di 180°.
•
Spostare il tubo rettangolare avanti e indietro fino a che la leva a molla non sia entrata nel foro
corrispondente.
•
La regolazione dell'ampiezza deve essere simmetrica.
Ciò significa che entrambi i tubi rettangolari devono essere regolati in corrispondenza dello stesso foro.
•
Attenzione durante la regolazione. Pericolo di infortuni alle mani!
Usare guanti di sicurezza. →
5450.0002
Forca (del muletto)
Perno di fissaggio
Tasca portaforca
Catena/Fune
