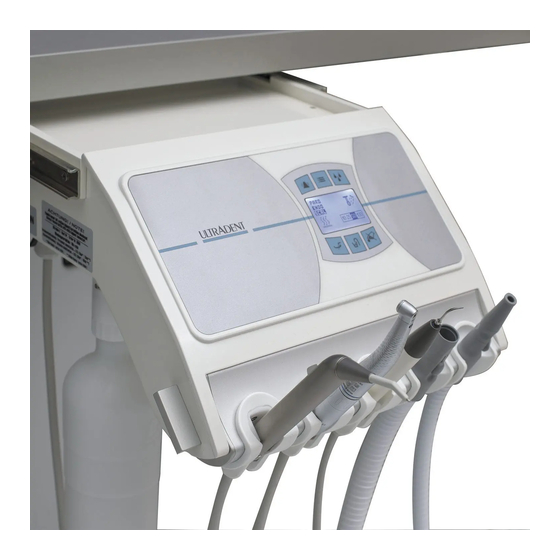

Hinter-kopf-geraet mit druckwasserflasche
Vorschau ausblenden
Andere Handbücher für U1300-HK:
- Wartungsanweisung (38 Seiten) ,
- Gebrauchsanweisung (92 Seiten)
Verwandte Anleitungen für Ultradent U1300-HK
Inhaltszusammenfassung für Ultradent U1300-HK
- Seite 1 DENTAL-MEDIZINISCHE GERÄTE HINTER-KOPF-GERÄT U1300-HK mit Druckwasserflasche Montageanweisung Technische Dokumentation M U1300-HK V2.00 36234 D Best.-Nr.: 36234...
-
Seite 3: Kennzeichnung Von Warn- Und Gefahrenhinweisen
Mit dem Zeichen Hinweis! sind Texte versehen, die besonders wichtig und zu beachten sind bzw. bei deren Nichtbeachtung Störungen im Betriebsablauf entstehen können. Tip! ☞ Tips sind Hinweise, bei deren Beachtung Ver- besserungen im Betriebsablauf erreicht werden. M U1300-HK V2.00 36234 D... - Seite 4 Telefax (089) 42 09 92-30 e-Mail info@ultradent.de Internet www.ultradent.de © 2009 by ULTRADENT Diese Montageanweisung darf – auch auszugsweise – nur mit ausdrücklicher schriftlicher Genehmigung der Firma ULTRADENT vervielfältigt, übersetzt oder Dritten zugänglich gemacht werden. M U1300-HK V2.00 36234 D...
-
Seite 5: Inhaltsverzeichnis
Kanaleinstellung für die weiteren Arbeitsplätze....10 Abschließende Montage ............11 Funktionstest..............12 Sicherheitstechnische Kontrollen ........12 Erstsanierung der Wasserwege (Entkeimung) ....13 Wiederinbetriebnahme der Druckwasserflasche ...14 Gerätedokument für Amalgamabscheider ......15 Die Dokumentation von Inspektion und Wartung ..15 Die Dokumentation des Sammelbehälterwechsels..15 Anhang: Schaltplan M U1300-HK V2.00 36234 D... - Seite 6 Inhaltsverzeichnis M U1300-HK V2.00 36234 D...
-
Seite 7: Anschlußbedingungen
Anschlußbedingungen Anschlußbedingung an externe Sauganlagen Achtung! ULTRADENT-Geräte dürfen nicht an Hochvakuum- Sauganlagen angeschlossen werden! Beachten Sie unbedingt die folgenden, notwendigen Bedingungen beim Anschluß von ULTRADENT-Geräten an externe Sauganlagen: Unterdruck (Staudruck/Ansaugleitung geschlossen) Sollwert [mbar] [mm WS] Unterdruck an Saugleitung 1600 Geräteeingang/Bodenan- schluß, statisch... -
Seite 8: Anforderung An Die Wasserversorgung
Anschlußbedingungen Anforderung an die Wasserversorgung Achtung! ULTRADENT-Dentalgeräte dürfen nur mit bakteriologisch einwandfreiem Wasser (Trinkwasser- qualität) betrieben werden! Für den problemlosen Betrieb der ULTRADENT-Geräte werden folgende Werte empfohlen: Wasserhärte 8,4 – 12°dH Einstellwert für Aufbereitungsanlagen 10°dH Bei Wasserhärten von über 15°dH wird eine Enthärtung empfohlen! Bei Härten unter 8°dH wird eine Anhebung des... -
Seite 9: Montage
Ein fester Anschluß an Versorgungsteilen anderer Geräte oder Arbeitsplätze ist nicht zulässig! Vorsicht! Der Anschluß der Medien sowie der Stromver- sorgung darf nur von autorisierter, fachkundiger Stelle durchgeführt werden! Die entsprechenden Normen und Vorschriften sind unbedingt zu beachten! M U1300-HK V2.00 36234 D... -
Seite 10: Montage Des Behandlungsteils (Auszug)
Saugschlauch aus den Klam- mern. • Klappen Sie das Gehäuse nach oben. Sichern Sie das hochgeklappte Gehäuse (beispiels- weise durch Festbinden) gegen das Herunterklap- pen. Vorsicht! VERLETZUNGSGEFAHR! Prüfen Sie, ob das Gehäuse richtig gesichert ist! M U1300-HK V2.00 36234 D... -
Seite 11: Montage Des Versorgungsteils „Typ2
Absaugung, Abwasser) zu den bauseitigen Ver- und Ent- sorgungsleitungen her. • Schließen Sie hierzu den gekennzeichneten Flex Schlauch für Luft an das bauseitige Eckventil an und ver- binden Sie Saug- und Abflußschläuche mit den Ver- und Entsorgungsleitungen im Boden. M U1300-HK V2.00 36234 D... - Seite 12 Stecken Sie das Kabel des Saugstromventils am Versor- gungsteil an. Siehe dazu „ Anschlußplan U1300HK“. • Stellen Sie den Anschluß zur bauseitigen Stromversor- gung (Netzkabel) entsprechend dem „ Anschlußplan U1300HK“ (siehe Anlage) fachgerecht her. Abb. 5 M U1300-HK V2.00 36234 D...
-
Seite 13: Anschluß Des Versorgungsschlauchs Am Versorgungsteil „Typ2
Setzen Sie den Stecker des Kabels für den externen Fuß- anlasser in das vorhandene Gegenstück auf der Platine im Anschlußkasten an. Siehe dazu „ Anschlußplan U1300HK“. • Schließen Sie das Erdungskabel am Versorgungsteil an. Siehe dazu „ Anschlußplan U1300HK“. M U1300-HK V2.00 36234 D... -
Seite 14: Anschluß Des Saugschlauchs Am Versorgungsteil „ Typ2
Versorgungsteil an (siehe dazu „ Anschlußplan U1300HK“) und sichern Sie das Kabel an der auf der Montageplatte montierten Zugentlastung. • Führen Sie dann das Fußanlasserkabel am Boden liegend ➃ nach vorne aus der Schranklücke. ➃ Abb. 7 M U1300-HK V2.00 36234 D... -
Seite 15: Kanaleinstellung Bei Funkgesteuerten Fußanlassern F9
Deckel zum Batteriefach ab. • Die Batterien sind gegen Entladung mit einem durchsich- Kanaleinstellung tigen Kunststoffstreifen gesichert. Entfernen Sie diesen Schutzstreifen. • Prüfen Sie ob die Batterien richtig eingelegt sind (Abb. 9). Normalbetrieb Abb. 10 M U1300-HK V2.00 36234 D... -
Seite 16: Kanaleinstellung Für Die Weiteren Arbeitsplätze
(Abb. 11)) durch Schalten des Umschalters (Abb. 12) auf Normalbetrieb. • Montieren Sie dann wieder den Deckel für das Batte- ➀ riefach am Anlasser. • Schalten Sie den Arbeitsplatz über den Hauptschalter Abb. 13 wieder aus. M U1300-HK V2.00 36234 D... -
Seite 17: Abschließende Montage
Lösen Sie die Sicherung die das U1300HK-Gerät hoch- hält und klappen Sie dieses wieder nach unten. • Schrauben Sie das Ablageblech wieder oben am Gehäuse fest. • Legen Sie die weiße Kunststoffablage ins Ablageblech. ➃ ➃ Abb. 14 M U1300-HK V2.00 36234 D... -
Seite 18: Funktionstest
Führen Sie anschließend einen Funktionstest des gesam- ten Arbeitsplatzes anhand der zugehörigen Gebrauchs- anweisung durch. • Dokumentieren Sie den Funktionstest auf dem beiliegen- den Übergabeprotokoll. Sicherheitstechnische Kontrollen • Die vorgeschriebenen sicherheitstechnischen Kontrollen sind gewissenhaft durchzuführen und zu dokumentieren. M U1300-HK V2.00 36234 D... -
Seite 19: Erstsanierung Der Wasserwege (Entkeimung)
Das Entkeimungsmittel befindet sich nun im Gerät und soll dort ca. 24 Stunden verbleiben! Achtung! Stellen Sie sicher, daß diese Einwirkzeit eingehalten wird und keine Patientenbehandlung in dieser Zeit er- folgt. Instruieren Sie unbedingt den Betreiber oder die zuständige Person entsprechend. M U1300-HK V2.00 36234 D... -
Seite 20: Wiederinbetriebnahme Der Druckwasserflasche
Betätigen Sie die Spritze für min. 120 Sekunden. • Betreiben Sie jedes weitere Handstück mit Sprayeinrich- tung (z.B. Motor, Turbine, ZEG ohne Hand- und Winkel- stück) für min. 120 Sekunden im Spraybetrieb. • Das Gerät ist jetzt betriebsbereit. M U1300-HK V2.00 36234 D... -
Seite 21: Gerätedokument Für Amalgamabscheider
Die Dokumentation von Inspektion und Wartung: • Tragen Sie die 1- und 5-Jahres-Inspektion ein! • Tragen Sie alle Servic- und Wartungsarbeiten am Amal- gamabscheider ein! Die Dokumentation des Sammelbehälterwechsels: • Beschreiben Sie jeden Austausch des Sammelbehälters! M U1300-HK V2.00 36234 D... - Seite 22 Montage M U1300-HK V2.00 36234 D...
- Seite 23 Hauptmagnetventil Luft Ventilanpassung Fontäne Gerät Gerät Kabel 1 T3,15A Kabel 5 Trafo M1,6A Boiler T10A 8,5V~ Netz Kabel 7 24V~ 16V~ Potentialausgleich (PE) Kabel 2 od. 6 Kabel 2 Kabel 3 SVB-2.4 Kabel 4 Kabel 8 Kabel 9 Kabel 7 Netzsch.
