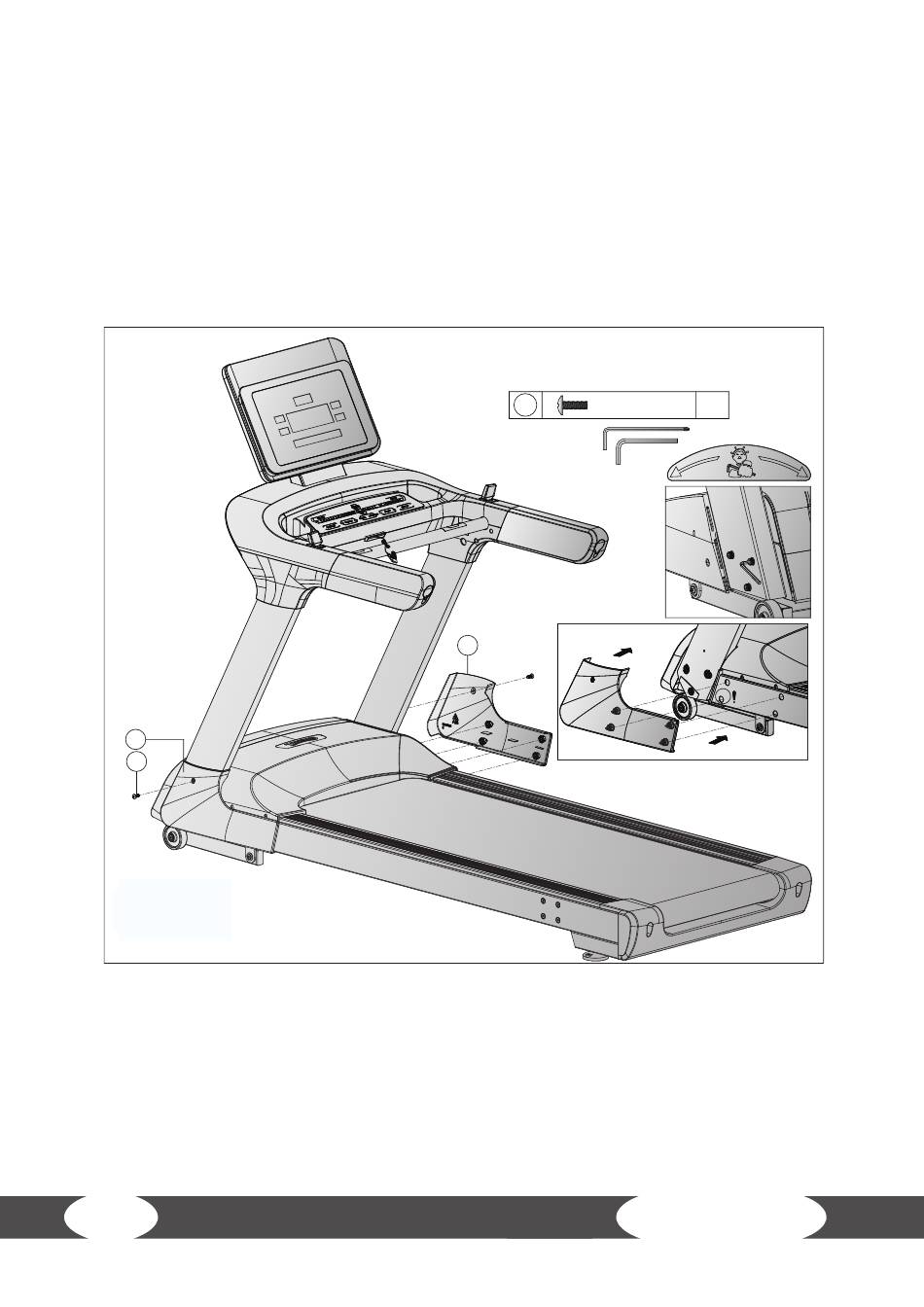

Schritt 4:
Abschluss der Montage
1.
Ziehen Sie jetzt die sechs Schrauben (10) an.
2.
Befestigen Sie die unteren Konsolenmastabdeckungen (8L und 8R) am Hauptrahmen (1),
indem Sie die Nasen in der Innenseite der Abdeckungen in die entsprechenden Bohrlöcher am
Hauptrahmen drücken. Achten Sie darauf, dass die Nasen hörbar einrasten.
3.
Fixieren Sie abschließend die unteren Konsolenmastabdeckungen (8L und 8R) an den
Konsolenmasten (2 und 3) mit insgesamt zwei Schrauben (11).
8L
11
Step4
16
11
M5x0.8x15L
b
8R
x2
a
T10.3 Pro
