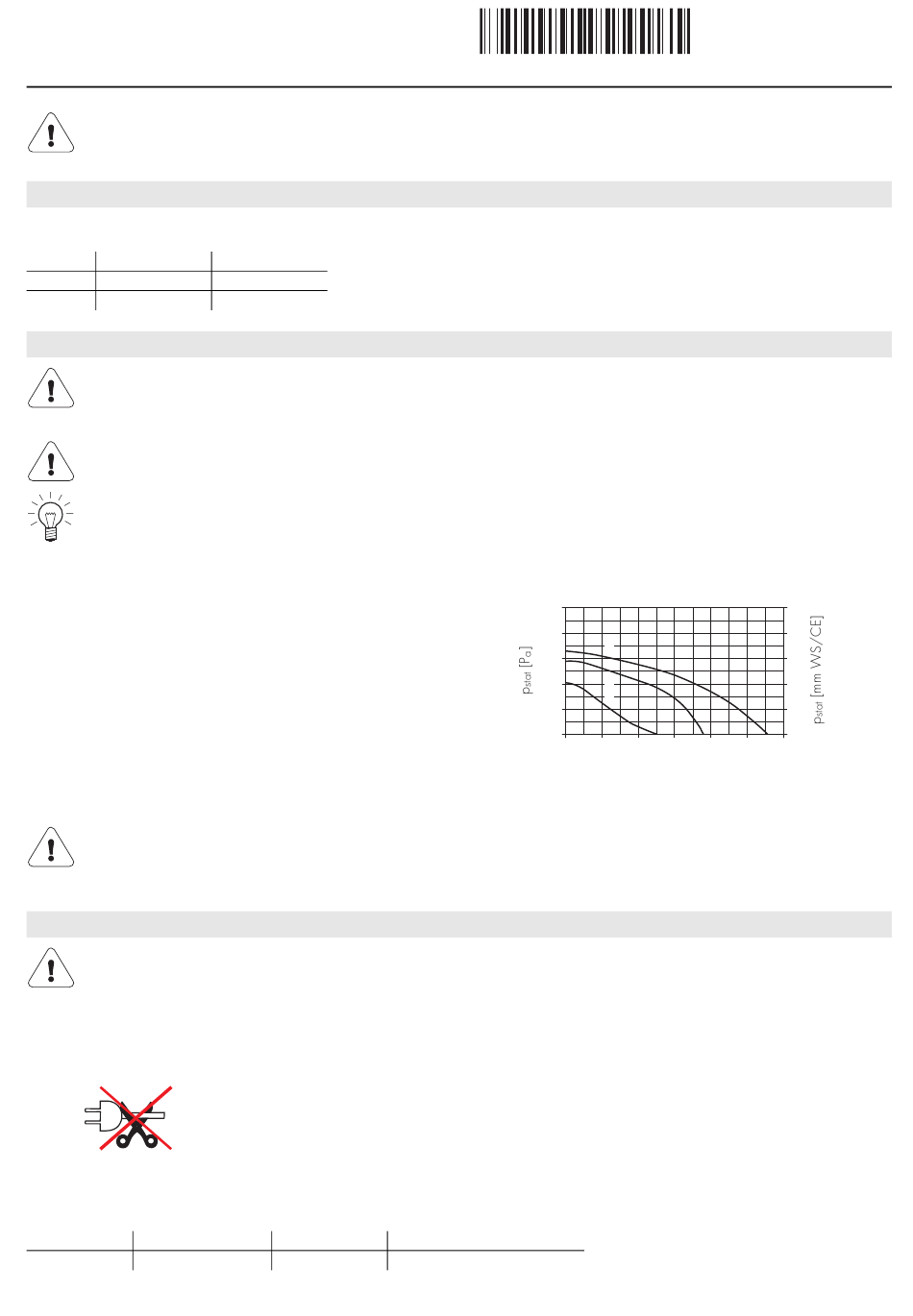

V-ZUG DF-S5 Installationsanleitung

Installationsanleitung
Dunstabzug DF-S5 / DF-S6
Einbaudunstabzug
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für folgende Modelle:
Typ Modell-Nr.
DF-S5 364
DF-S6 596
Allgemeine Hinweise
Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich,
wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine
ausreichende Frischluftzufuhr muss gewährleistet sein, z. B. durch nicht verschliessbare Öffungen in Türen oder Fenstern und
in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.
Wird das Gerät über Gaskochfelder eingebaut, muss jede Kochzone mit einer Zündsicherung ausgestattet sein und die
Mindestabstände (siehe
Eine einwandfreie Reparatur kann nur gewährleistet werden, wenn jederzeit eine zerstörungsfreie Deinstallation des
kompletten Gerätes möglich ist.
Typenschild
Metall-Fettfilter entfernen.
➤
Das Typenschild befindet sich an der Innenseite des Gerätes.
Mitgeliefertes Installationszubehör
Alle Befestigungselemente sind im Lieferumfang enthalten.
Abluftbetrieb
Die Abluft darf nicht in einen Schornstein geführt werden, der für Abgase von gas- oder mit anderen Brennstoffen betriebenen
Geräten benutzt wird.
Die örtlichen feuerpolizeilichen Vorschriften sind zu beachten.
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
In der Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter,
Steckvorrichtungen, LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle
Polleiter schalten, gelten als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter
sorgen für einen sicheren und störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte
Leitungen nicht berührbar sein. Alte Installationen überprüfen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden.
Einsatzhöhe der Geräte: bis max. 2000 m ü. M.
➤
Angaben über erforderliche Netzspannung, Stromart und Absicherung dem Typenschild entnehmen.
➤
Spannung Anschlussleistung
230 V~ 50 Hz 316 W
Baubreite
55 cm
60 cm
Abmessungen
) müssen eingehalten werden.
Absicherung
10 A 1,2 m mit Stecker «Typ 12»
p-V Diagramm
500
400
3
300
2
200
1
100
0
0 100 200 300 400 500 600
Fördermenge [m
Netzkabel
1
J364.50-1
13.12.13
50
40
30
20
10
0
/h]
3
