Bedienungsanleitung

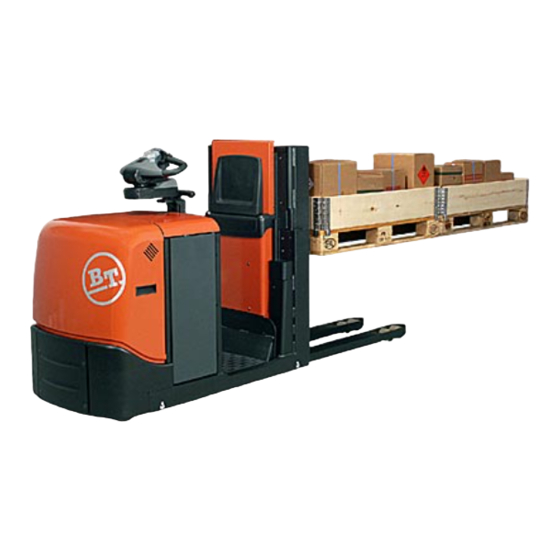

OSE120, OSE120P, OSE250, OSE250P
Gültig ab Gerätenummer: 6192021
Bestellnummer: 7536348-120
Ausgestellt am: 2012-01-16
BT Products AB
S-595 81 MJÖLBY SWEDEN
© BT
WARNUNG!
Vor Inbetriebnahme des Staplers
BEDIENUNGSANLEITUNG
bitte sorgfältig durchlesen.
ACHTUNG!
Für zukünftigen Gebrauch aufheben.
Übersetzung der
ursprünglichen Anleitung
Nur gültig für Gerätenummer:
de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BT OSE120
Inhaltszusammenfassung für BT OSE120
- Seite 1 BEDIENUNGSANLEITUNG bitte sorgfältig durchlesen. ACHTUNG! Für zukünftigen Gebrauch aufheben. Übersetzung der ursprünglichen Anleitung Bedienungsanleitung OSE120, OSE120P, OSE250, OSE250P Gültig ab Gerätenummer: 6192021 Bestellnummer: 7536348-120 Ausgestellt am: 2012-01-16 Nur gültig für Gerätenummer: BT Products AB S-595 81 MJÖLBY SWEDEN © BT...
- Seite 2 Vorwort Wir gratulieren Ihnen zur Wahl eines BT-Staplers. Dieser wurde entwickelt, um Ihre Arbeit effizienter, einfacher und sicherer zu machen. Bevor Sie den Stapler in Betrieb nehmen, ist es jedoch äußerst wichtig, dass Sie den Inhalt dieser Bedienungsanleitung sorgfältig lesen und genau verstehen, um den Stapler sicher bedienen zu können.
-
Seite 3: Inhaltsverzeichnis
Fahrtrichtungsschalter und Geschwindigkeitsregler ....... 22 Schalter zum Heben und Senken der Gabel ........23 Schalter zum Heben und Senken der hebbaren Fahrerplattform ... 23 Warnlampe (Optionen OSE120/P) ..........23 Arbeiten mit dem Stapler ..............24 Kontrolle vor dem Einsatz ............... 24 Einstellen der Fahrerkabine ............ - Seite 4 Inhaltsverzeichnis Stapler ausschalten ................ 36 Lenkung ..................36 Fahren mit dem Stapler ..............36 Schalter für seitliche Steuerung (Optionen OSE120/P) ....37 Auffahrsensor (Optionen) ............... 38 Auffahrschutz (Optionen) ..............38 Stapler anhalten ................39 Abstellen des Staplers ..............39 Handhabung der Last ..............40 Lastenschutzgitter (Optionen) ............
-
Seite 5: Sichere Bedienung
Warnung - zu tödlichen oder ernsthaften Verletzungen füh- ren kann. WARNUNG! Weist auf eine gefährliche Situation hin - die bei Missachtung der Warnung - zu tödlichen oder ernsthaften Verletzungen füh- ren kann. VORSICHT! Weist auf Handlungen hin, die Sachschäden ohne Personen- verletzungen verursachen können. © BT 7536348-120... -
Seite 6: Verantwortungsbereich Des Fahrers
• Bevor Sie den Stapler in Betrieb nehmen, müssen Sie eine Ausbildung für diesen speziellen Staplertyp erfolgreich abge- schlossen haben. Ihre zuständige BT-Vertretung bietet geeignete Kurse an. Vergewissern Sie sich auch, dass Sie berechtigt sind, den Stapler am Ort zu fahren. - Seite 7 Mit der Last zuerst in den Aufzug fahren. Andere Perso- nen dürfen sich nicht im Aufzug aufhalten. • Falls die Sicht behindert ist, fahren Sie mit der Last nach hin- ten oder lassen Sie sich von jemand einweisen.. © BT 7536348-120...
-
Seite 8: Handhabung Der Last
• Es dürfen nur für Stapler zugelassene Batterien verwendet werden (Traktionsbatterien). Vergewissern Sie sich, dass das Gewicht der Batterie mit den Angaben im Typenschild übereinstimmt; siehe Kapitel Warn- und Hinweisschilder. • Vergewissern Sie sich, dass die Batterie im Batterieraum sicher verankert ist. © BT 7536348-120... -
Seite 9: Restrisiken
Fahren Sie mit dem Stapler nie in der Nähe medizinischer Geräte, wenn der Stapler mit einem Funkgerät ausgerüstet ist. Hiermit erklärt [BT], dass sich das Gerät [Funkgerät] in Überein- stimmung mit den grundlegenden Anforderungen und den übri- gen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. -
Seite 10: Feuerlöscher
Wartung und Reparaturen Der Stapler muss zur Vermeidung von Betriebsstörungen und Unfällen regelmäßig gewartet werden. Nur Fachkräfte oder von BT autorisiertes Personal dürfen den Stapler warten, einstellen und reparieren. Änderungen und Umbauten des Staplers Nur genehmigte Umbauten des Staplers sind zulässig. Alle Umbautem am Stapler, die zum Beispiel die Ladekapazität, die... -
Seite 11: Notabschaltung
• Drücken Sie den Not-Stop-Knopf, um den Strom abzuschal- ten und den Stapler anzuhalten. • Lösen Sie den Notausschalter, indem Sie den Knopf in Pfeil- richtung drehen. Nach Aktivierung des Notausschalters muss der Stapler erneut gestartet werden. © BT 7536348-120... -
Seite 12: Warn- Und Hinweisschilder
Die Abbildung zeigt Position und Bedeutung der am Stapler angebrachten Schilder. a: Typenschild b: Umbauschild c: Tragfähigkeitsschild (nur für OSE120/P) d: Das Befördern von Passagieren ist untersagt. e: Warnschild (nur bei Staplern, die für Japan vorgesehen sind) f: Funkgerät M-PLATE ©... -
Seite 13: Typenschild
Stapler kann instabil werden und somit den Verkehr gefährden, wenn das Batteriegewicht nicht innerhalb des angegebenen Bereichs liegt. g: Batteriespannung h: Batterietyp (nur ANSI) Umbauschild a: Staplermodell M-PLATE b: Die spezifische Seriennummer für Ihren Stapler/Baujahr c: Umbaunummer d: Datum des Umbaus © BT 7536348-120... -
Seite 14: Tragfähigkeitsschild
Die Abbildung zeigt das Warnschild, das die Information enthält, dass dieser Stapler für gerade ebene Oberflächen gebaut wurde. Die maximal erlaubte Steigung für die Fahrt beträgt 7%. Funkgerät Das Symbol zeigt, dass der Stapler mit einem Funkgerät mit drahtloser Verbindung zu Toyota I-site. © BT 7536348-120... -
Seite 15: Einführung
Typenschild und technische Daten am Ende der Bedienungsanleitung. - Wenn der Stapler Schäden oder Mängel aufweist, die die Sicherheit oder einen sicheren Einsatz beeinträchtigen. Ebenfalls nicht, wenn der Stapler ohne Genehmigung von BT instandgesetzt, umgebaut oder eingestellt wurde. © BT 7536348-120... -
Seite 16: Garantie
Jeder ab Werk gelieferte Stapler unterliegt der Produkthaftung laut gesonderter Spezifikation. Die Garantie gilt unter der Vor- aussetzung, dass Wartung und Instandhaltung gemäß den Empfehlungen von BT durch von BT autorisierte Mitarbeiter und unter Verwendung der von BT empfohlenen Ersatzteile durchge- führt werden. -
Seite 17: Hauptkomponenten Ose120/P
Einführung Hauptkomponenten OSE120/P a: Deichsel b: Abdeckung c: Gelenkrollen d: Batteriestecker e: Batterie f: Gabeln g: Stützarme © BT 7536348-120... -
Seite 18: Hauptkomponenten Ose250/P
Einführung Hauptkomponenten OSE250/P a: Deichsel b: Abdeckung c: Gelenkrollen d: Batteriestecker e: Batterie f: Gabelwagen © BT 7536348-120... -
Seite 19: Schalter Und Bedienelemente
Display b: Tastatur c: Identifikationseinheit (Optionen) d: Lenkung und Bremsschalter e: Notausschalter f: Fahrtrichtungsschalter und Geschwindigkeitsregler g: Schalter zum Heben und Senken der Gabeln h: Schalter zum Heben und Senken der hebbaren Fahrer- plattform i: Hupe © BT 7536348-120... -
Seite 20: Display
Die Betriebsstundenzahl gibt die Betriebsdauer des Antriebs- oder Hydraulikmotors an und wird in Stunden gemessen. Batterieanzeige (D) Wenn dieses Symbol leuchtet, wird die Batteriekapazität in % im numerischen Feld angezeigt: 100 % = maximale Batteriekapazität 0 % = Batterie entladen. © BT 7536348-120... -
Seite 21: Tastatur
Code und persönliche Staplereinstellungen erhal- ten. Nähere Informationen siehe Abschnitt Anzeigen und Pro- grammieren. Identifikationseinheit (Optionen) Zum Starten kann der Stapler mit einer ID-Einheit ausgerüstet werden. Zur serienmässigen Ausstattung gehören zwei ID- Schlüssel. Smartcards sind als Option erhältlich. © BT 7536348-120... -
Seite 22: Lenkung Und Bremsschalter
• Die Bremse löst in dem Augenblick, in dem der Regler betä- tigt wird. Bei Rückwärtsfahrt richtet sich die Geschwindigkeit nach dem Betätigungsweg des Reglers. Wenn der Fahrer den Regler losläßt und dieser in Nullstellung zurückgeht, wird die Geschwindigkeit automatisch reduziert. © BT 7536348-120... -
Seite 23: Schalter Zum Heben Und Senken Der Gabel
Ventilen gesteuert, um unnötige Bein- belastung für den Fahrer am Beginn und Ende der Bewegung zu vermeiden. Warnlampe (Optionen OSE120/P) (Nur in bestimmten Märkten erhältlich) Am Hubgerüst wurde eine blinkende Warnlampe (a) angebracht, um Personen im Arbeitsbereich des Staplers zu warnen. -
Seite 24: Arbeiten Mit Dem Stapler
1. Batterikapazität Prüfen, ob die Batterieanzeige im Display ausreichende Kapazität angibt. 2. Betriebsstunden Anhand der Betriebsstundenanzeige im Display prüfen, ob Wartung fällig ist. Kundendiensttechniker rufen. 3. Hupe Taste drücken, um Funktion zu prüfen. 4. Fahrtrichtungsschalter Funktion prüfen, vorwärts/rückwärts. © BT 7536348-120... - Seite 25 Auf korrekte Funktion prüfen. 10. Notausschalter/Feststellbremse Notausschalter betätigen und kontrollieren, dass Stapler ste- hen bleibt. 11. Lenkung Überprüfen Sie die Funktion. 12. Automatische Höhenverstellung (Optionen OSE120/P) Reinigen Sie das Leuchtenglas täglich und prüfen Sie auf korrekte Funktion. © BT 7536348-120...
-
Seite 26: Einstellen Der Fahrerkabine
E-bar Zubehörhalterung (Optionen) WARNUNG! Einbau von Zubehör Benutzen Sie zur Installation von Zubehör auf der E-Bar nur die von BT zugelassenen Spezialhalterungen, die verhindern, dass sich das Zubehör lockert und die somit dem Unfallrisiko vorbeugen. Installieren Sie nie Zubehör, das die Sicherheitseinrichtungen des Staplers, wie z.B. -
Seite 27: E-Bar Mit Netzanschluss (Optionen)
• Taste (a) drücken, um Zugriff auf die Lenkeinheit zu erhalten. Beim Anheben der Lenkeinheit wird automatisch die Notbremse betätigt, und es ist möglich, die Batterieabdeckung bei der Ent- nahme von Waren als Trittbrett zu benutzen. © BT 7536348-120... -
Seite 28: Kommissionierung In Der Zweiten Ebene Mit Hochgeklappter Lenkkonsole (Optionen)
Der Stapler ist außerdem mit integrierten Trittstufen mit Anti- rutschbelag (D) sowie Haltegriffen (E) versehen, damit Sie sicher und bequem auf die Batteriehaube aufsteigen können. Achtung: Die hochklappbare Lenkkonsole ist nicht in Kombina- tion mit versetzbarer Lenkkonsole lieferbar. © BT 7536348-120... - Seite 29 Fahrer am Beginn und Ende der Bewegung zu vermeiden. Das Gerät darf mit gehobener Plattform gefahren werden Wenn das Kommissioniergerät mit gehobener Plattform gefahren wird, wird die Geschwindigkeit ab einer Plattformhöhe von 500 mm oder darüber auf 6,0 km/h reduziert. © BT 7536348-120...
- Seite 30 Plattformbodens. • Zum Senken der Plattform das Pedal zwei Mal (mit max. 3 Sekunden Pause) mit dem Fuß betätigen. Die Fahrerplatt- form wird in der untersten Position automatisch gebremst, auch wenn das Pedal weiter betätigt wird. © BT 7536348-120...
-
Seite 31: Ablagetisch (Optionen)
Arbeiten mit dem Stapler Ablagetisch (Optionen) Dieser Tisch ist als Ablage von Dokumenten u.dgl. während der Fahrt vorgesehe. © BT 7536348-120... -
Seite 32: Programmieren Der Fahrparameter
100: 6 km/h 0 : ungültig Fahrgeschwindig- 40/100 40: niedrige Geschwindigkeit keit bei Mitgänger- 100: max. Geschwindigkeit Betrieb Max. Geschwindigkeit 4 km/h In 5er Schritten Automatische 60/100 Bremskraft, wenn Fahrer die Geschwindigkeitsre- Plattform während der Fahrt duktion verläßt © BT 7536348-120... -
Seite 33: Programmieren
1. Geben Sie Ihren PIN - Code ein, ohne die grüne Taste zu drücken. 2. Drücken Sie die Hupentaste. oder 1. Drücken Sie die Hupentaste. 2. Halten Sie dann den ID-Schlüssel gegen die ID-Einheit. Auf dem Display wird "InFo" angezeigt. © BT 7536348-120... - Seite 34 9. Drücken Sie zur Bestätigung erneut die Hupentaste. 10. Beenden Sie die Programmierung, indem Sie "O" (rote Taste) auf der Tastatur oder der ID-Einheit drücken. Beim Neustart nach der Umprogrammierung kann es etwas dauern, bis der Stapler fahrbereit ist. © BT 7536348-120...
-
Seite 35: Stapler Starten
LED auf; der Stapler lässt sich nicht starten. Wenden Sie sich an Ihren Vorgesetzten, um weitere Maßnahmen abzusprechen. Henweis: Wenn Sie das Lesegerät nicht innerhalb von 5 s mit dem ID-Schlüssel bzw. der Smartcard aktiviert haben, muss der Vorgang wiederholt werden. © BT 7536348-120... -
Seite 36: Stapler Ausschalten
Deichsel vor- sichtig drehen. Fahren mit dem Stapler • Die Fahrrichtung bestimmen Sie, indem Sie Schalter in gewünschte Richtung drehen. Die Fahrgeschwindigkeit wird je nach Schalterbetätigung stufenlos reguliert. • Stapler mit heruntergeklappter Deichsel fahren. © BT 7536348-120... -
Seite 37: Schalter Für Seitliche Steuerung (Optionen Ose120/P)
Arbeiten mit dem Stapler Schalter für seitliche Steuerung (Optionen OSE120/P) OSE120 OSE120P Der Stapler kann mit Drucktasten ausgestattet werden, die seit- lich angebracht werden, damit der Stapler in die Antriebsradrich- tung fahren und die Gabeln anheben/senken kann, während neben dem Stapler hergegangen wird. -
Seite 38: Auffahrsensor (Optionen)
Der Aufprall des Staplers gegen ein Hindernis wird vom Kollisi- onssensor erfasst. Die Fahrgeschwindigkeit des Staplers verrin- gert sich daraufhin auf Kriechgeschwindigkeit und der Stapler erzeugt einen Hinweiston. Auffahrschutz (Optionen) Eine Verstärkung der Zarge um die Motorplatte bietet bei Kolli- sionen zusätzlichen Schutz. © BT 7536348-120... -
Seite 39: Stapler Anhalten
Schalten Sie den Stapler immer aus, wenn Sie ihn unbeauf- sichtigt zurücklassen. 1. Stapler anhalten und Fahrtrichtungsschalter in Nullstellung zurückschalten lassen. 2. Gabel ganz absenken. 3. Die Deichsel nach oben bewegen. Es wird nun der Feststell- bremsmodus aktiviert und die Bremse angezogen. 4. Stapler ausschalten. © BT 7536348-120... -
Seite 40: Handhabung Der Last
Keine Lasten heben, solange Stapler noch in Bewegung ist. 1. Bei der Aufnahme des Ladegutes, Geschwindigkeit senken und die Gabel vorsichtig unter das Ladegut schieben. 2. Gabeln anheben. Während des Hubvorganges Kommissio- niergerät nicht fahren. 3. Sanft anfahren; anschließend Geschwindigkeit erhöhen. © BT 7536348-120... -
Seite 41: Abstellen Von Lasten
Palette dazu führen, dass die Last herunter- fällt. Last niemals herabsenken, solange der Stapler in Bewegung ist. 1. Stapler anhalten. 2. Gabel senken. 3. Gabel langsam herausfahren. Lastenschutzgitter (Optionen) Das Lastenschutzgitter verbessert die Stabilität beim Transport hoher Lasten. © BT 7536348-120... -
Seite 42: Steuerung Der Höheneinstellung (Optionen Ose120/P)
Arbeiten mit dem Stapler Steuerung der Höheneinstel- lung (Optionen OSE120/P) Am Stapler kann eine Fotozelle angebracht werden, die in der Stellung „Automatik“ die Hub- und Senkfunktion der Gabel so steuert, dass diese in der eingestellten Höhe stehen bleibt, wenn der Geber die Last ertastet. - Seite 43 Photozelle die Last nicht mehr erfasst. Sobald die Gabel den Sicherheitsabstand zum Boden erreicht hat, muss ein weiteres Absenken der Gabel per Hand durchge- führt werden, um ein evtl. Einklemmen der Füße des Bedieners zu verhindern. © BT 7536348-120...
- Seite 44 Arbeiten mit dem Stapler Die Hub- und Senkbewegung der Gabel läßt sich wie bei einem Standardstapler auch manuell ausführen. Bei Aktivierung der manuellen Funktion wird die automatische Funktion deaktivert. © BT 7536348-120...
-
Seite 45: Batterie
Hierdurch wird eine Überladung der Batterie verhindert, und die Überwachung des Ladevorganges kann auf ein Minimum beschränkt werden. Das Ladegerät muß einen Mindestladestrom gemäß folgender Tabelle aufweisen. Batterie (Ah) Ladegerät (A) 300 - 450 60 - 80 450 - 620 80 - 110 © BT 7536348-120... -
Seite 46: Vor Dem Aufladen
Wenden Sie sich an einen Kundendiensttechniker, wenn der Flüssigkeitsverbrauch in einer Zelle ungewöhnlich hoch ist. Hinweis: Bei ventilregulierten Batterien ist es nicht möglich, den Flüssigkeitsstand zu prüfen. Ausführliche Anweisungen finden Sie in der Bedienungsanlei- tung des Batterieherstellers. © BT 7536348-120... -
Seite 47: Wechsel Der Batterie
Batterie anschließen und Hubwagen bis zur Posi- tion der geladenen Batterie vorfahren. 7. Hubwagen ausschalten, Zwischenkabel ausbauen und die geladene Batterie hineinschieben. 8. Batterieverriegelung herunterklappen und auf ordnungsge- mäße Verankerung achten. 9. Batteriestecker an Batterie anschließen. 10. Batterieraumdeckel schließen. 11. Notausschaltung wieder ausschalten. © BT 7536348-120... -
Seite 48: Batterierollen (Optionen)
Mit Hilfe der Rollen läßt sich die Batterie beim Batteriewechsel problemlos seitlich herausziehen. In der Standardausführung steht die Batterie auf einer ebenen Fläche und kann nur mit einer Hubvorrichtung herausgehoben werden. Batteriewechsler (Optionen) Batteriewechsler mit Rollen und Platz für zwei Batterien zum schnellen seitlichen Batteriewechsel. © BT 7536348-120... -
Seite 49: Wartung
Die Sicherheit, Leistungsfähigkeit und Lebensdauer des Staplers hängen vom Service und der durchgeführten War- tung ab. • Verwenden Sie für Wartung und Reparatur nur von BT emp- fohlene Ersatzteile. Weitere Informationen finden Sie im BT- Ersatzteilkatalog. BT empfiehlt Ihnen, mit der nächstgelegenen BT-Vertretung einen Service- und Wartungsvertrag abzuschliessen, um die Wirtschaftlichkeit und Sicherheit Ihres Staplers sicherzustellen. -
Seite 50: Regelmäßige Wartung
Arbeitskäfig prüfen. 1000 Stunden/12 Monate (was zuerst eintritt) Kontrolle von Chassis, Motor, Antriebseinheit, Batterieverriege- lung, Stromversorgung, Hydraulikanlage, Hubzylinder und Gabelträger. Reinigung des Fahrmotors und des Antriebssystems. Hydraulikölwechsel und Reinigung des Ölbehälters. 3000 Stunden/3 Jahre (was zuerst eintritt) Getriebeölwechsel. © BT 7536348-120... -
Seite 51: Handhabung Eines Defekten Staplers
• Schalten Sie den Stapler aus und versuchen Sie, ihn erneut zu starten. Falls dies nicht gelingt, rufen Sie Ihren Kunden- diensttechniker, damit er den Fehler behebt. Code-Gruppe (X) Funktionsbeschreibung Nicht verwendet Hauptsystem Traktionssystem Hydraulikanlage Lenksystem 6 – 7 Nicht verwendet Optionen © BT 7536348-120... -
Seite 52: Beschreibung
Auskunft darüber gibt, ob bestimmte Staplerfunktionen einge- schränkt sind oder nicht funktionieren. 1 – 2 Warnung Die Staplerfunktion ist möglicherweise auf eingeschränkten Betrieb eingestellt. Kritischer Fehler Hubwagen bleibt stehen Kritischer Fehler Hubwagen bleibt stehen Kritischer Fehler Hubwagen bleibt stehen © BT 7536348-120... -
Seite 53: Temperaturwarnung
Beim Start befindet sich der Verschieben Sie den Hub-/Absenken- Hub-/Absenken-Regler nicht in Regler in die Neutralstellung der Neutralstellung. 5.035 Temperaturwarnung Kundendiensttechniker rufen 5.326 Temperaturwarnung Kundendiensttechniker rufen Zubehör 8.001 Sicherheitsgeschwindigkeit, Wenden Sie sich an Ihren Vorgesetzten Heben und Senken der Gabeln deaktiviert © BT 7536348-120... -
Seite 54: Notbetriebsmodus
Bei zu starker Beschleunigung besteht das Risiko, dass der Stapler wegrollt. Um den Stapler zu stoppen, ändern Sie die Fahrtrichtung in die entgegengesetzte Richtung. Bei einigen Fehlern funktioniert der Notfahrmodus nicht. In die- sem Fall ist es nicht möglich, Informationen über den Fehler zu erhalten. © BT 7536348-120... -
Seite 55: Transport, Lagerung Und Vorübergehende Stilllegung Des Staplers
Gabeln des hebenden Gabelstaplers heben. • Wenn der Stapler mit einem anderen Gabelstapler gehoben wird, Stapler an seinem Schwerpunkt aufnehmen. • Stapler an der Gabel des hebenden Staplers ordnungsgemäß verankern. • Hubvorgang mit größter Vorsicht durchführen. © BT 7536348-120... -
Seite 56: Abschleppen Und Transport Eines Defekten Staplers
Sie bitte den Batte- rieanschluss ab. • Batterie alle drei Monate nachladen und Batterieflüssigkeit kontrollieren. Hydraulikanlage • Wechseln Sie das Öl in der Hydraulikanlage, wenn der Stap- ler länger als ein Jahr stillgelegt wird. Bezüglich Öl- und Fettspezifikationen siehe Wartungshandbuch. © BT 7536348-120... -
Seite 57: Wiederinbetriebnahme
Funktions- und Sicherheitsprü- fung unterzogen werden wie beschrieben in Kapitel Kontrolle vor dem Einsatz. • Wenn die Abstelldauer mehr als drei Monate beträgt, vor- beugende Wartung wie für 500 Stunden-Intervalle vorge- schrieben durchführen. © BT 7536348-120... -
Seite 58: Wiederverwertung/Entsorgung
Der Stapler enthält wiederverwertbare Metalle und Kunststoffe. Nachstehend eine Aufstellung der bei den einzelnen Teilsyste- men des Staplers benutzten Materialien: Chassis Rahmen Stahl Antriebsaggregat Stahl und Metallguß Buchsen Polyamid Lackierung Epoxy-Polyester Räder Polyurethan und Gummi Kunststoffkomponenten in PC/ABS und PUR der Fahrerkabine © BT 7536348-120... - Seite 59 Wiederverwertung/ Entsorgung Hydraulikanlage Ölbehälter Polyäthylen Pumpenaggregat Stahl und Aluminium Schläuche Gummi und Stahl Zylinder Gußeisen und Stahl Elektroanlage Kabel Kupferleitung mit PVC- Ummantelung Elektronikkarte Glasfiberverstärktes Kreiskar- tenlaminat Motoren Stahl und Kupfer © BT 7536348-120...
-
Seite 60: Technische Daten
Fehlerspanne 30% Radlast Konsultieren Sie hinsichtlich aktueller Informationen bitte Ihre örtliche BT-Niederlas- sung. Den korrekten Wert entnehmen Sie dem Typenschild des Staplers. Hinweis: Die Fahrgeschwindigkeit nimmt bei gehobener Plattform ab. Die statischen und dynamischen Tests wurde gemäß den geltenden Abschnitten der EN 1726- 1:1998 Absatz 6.2, 6.3. - Seite 61 Fehlerspanne 30% Radlast Konsultieren Sie hinsichtlich aktueller Informationen bitte Ihre örtliche BT-Niederlas- sung. Den korrekten Wert entnehmen Sie dem Typenschild des Staplers. Hinweis: Die Fahrgeschwindigkeit nimmt bei gehobener Plattform ab. Die statischen und dynamischen Tests wurde gemäß den geltenden Abschnitten der EN 1726- 1:1998 Absatz 6.2, 6.3.
-
Seite 62: Abmessungen Des Staplers
Technische Daten Abmessungen des Staplers In der Abbildung sehen Sie die Außenabmessungen von dem Gerät in der Standardausführung. l 24 © BT 7536348-120... -
Seite 63: Abmessungen (Mm)
Gabelrücken bis Mitte Tandemräder, kurze/lange Stützarme 858/973 858/973 y Radstand, kurze Stützarme, kurze/lange Chassis 2042/2128 2042/2128 y Radstand, lange Stützarme, kurze/lange Chassis 2157/2243 2157/2243 Wenderadius, kurze Stützarme, kurzes/langes 2271/2357 2271/2357 Chassis Wenderadius, lange Stützarme, kurzes/langes 2386/2472 2386/2472 Chassis © BT 7536348-120... - Seite 64 Technische Daten l 24 © BT 7536348-120...
- Seite 65 Bodenfreiheit x Gabelrücken bis Mitte Tandemräder, 886/957 886/957 kurzes Chassis, Gabel oben/unten y Radstand, Gabel oben/unten, Gabellänge 1150 mm 2002/2073 2002/2073 y Radstand, Gabel oben/unten, Gabellänge 2350 mm 2868/2939 2868/2939 Wenderadius, kurzes/langes Chassis, 2225/3090 2225/3090 Gabel oben © BT 7536348-120...
- Seite 66 Technische Daten © BT 7536348-120...
-
Seite 67: Zertifikat
Zertifikat Zertifikat Zertifikat (Funkgerät) © BT 7536348-120... -
Seite 68: Zertifikat (Stapler)
* SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, S-754 50 Uppsala Telefon/Telephone: +46 10-516 64 00, Telefax: +46 18-12 72 44. Änderung Nr. _______________________________________________ __________________________________________________________________ Ort, Ausstellungsdatum Unterschrift __________________________________________________________________ Firma Name des Unterzeichners Diese EG-Konformitätserklärung ist eine Übersetzung der englischen Originalausgabe. © BT 7536348-120...
