Zugangsmöglichkeit von der Rückseite,
Einbautiefe mindestens 50 mm, gute und
geschützte Kabelzuführung.
Schutz der Rückseite vor Feuchtigkeit.
2
Die Montagefläche muß eben sein und eine
Stärke von max. 20 mm haben. Die beigefügte
Schablone auf den vorgesehenen Platz
befestigen. Am Außenrand etwas Raum lassen
für das Aufsetzen der Schutzkappe. Ein 50 mm
Loch durch das Schablonenzentrum bohren.
3
Den Schraubring vom Instrument entfernen, das
Gerät in die Bohrung einsetzen und mit dem
Ring handfest anschrauben.
Geber
1
IWird das MULTI 3100 ohne Geber geliefert,
entsprechend passendeTeile beim Fachhändler
aussuchen (siehe Abschn. 9-3). Sicherstellen,
dass die gelieferten Geber für das Rumpf-
Material geeignet sind (siehe Abschn. 9-3).
2
Gemäß Anleitung, einen passenden Montageort
wählen.
3
Die Geberkabel geschützt zum Instrument
verlegen.
Die Kabel nicht mit anderen Kabeln bündeln
und mit Abstand zu Motoren, Umformern
und Neonröhren verlegen.
Die Kabel nicht in die Bilge legen.
Bei nicht ausreichender Kabellänge nur mit
NAVMAN-Zusatzkabeln verlängern.
Geberkabel nicht kürzen (durchschneiden)
Die Kabel in regelmäßigen Abständen
befestigen.
4
Die Geberkabel an das Instrument anschließen.

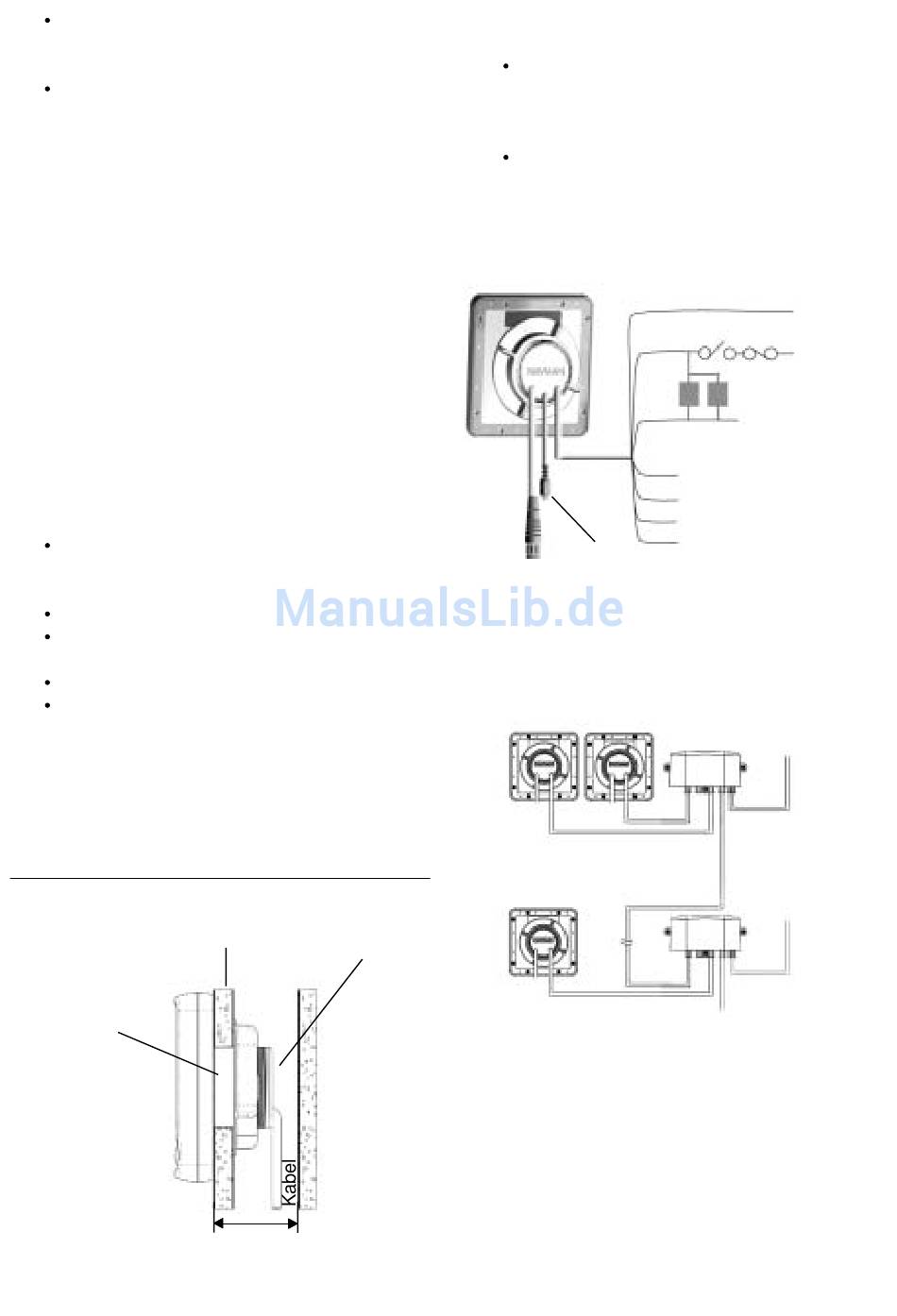

Schnittzeichnung der Instrumenten-Montage
Max. 20 mm stark
Einbaubohrung -
50 mm
Instrument
Freiraum mind. 50 mm
28
Befestigungsring
Spannungs-/Daten-Kabel
1
Folgende Anschlüsse sind erforderlich:
12 V-DC Spannungsversorgung mit
vorgeschaltetem Ein-/Ausschalter und
einer 1 Amp-Sicherung (bis max. 5
Instrumente).
Beträgt die Gesamt-Stromaufnahme
externer Alarm-Mittel mehr als 250 mA, ist
ein Relais einzufügen.
Die Verdrahtung für ein Einzel-Instrument ist
wie folgt:
Rot Schalter Sicherung
Lot-Geber
Log/Temp.-Geber
Bei Mehrfach-Instrumentierung die optionale
Anschluss-Box verwenden (siehe folgende
Zeichnung):
Gruppe 1
Netz-/Daten-Kabel
Gruppe 2
NavBus-Kabel
Netz-/Daten-Kabel
Informationen zur NavBus-Verbindung und der
Anschlussbox-Verwendung sind im NavBus-
Handbuch enthalten.
2
Nicht benutzte Anschlüsse müssen abisoliert
und vor Feuchtigkeit geschützt werden.
NAVMAN
MULTI 3100 Installations- und Bedienungs-Handbuch
Schwarz
-
+
Externe Signalmittel
Grün
(optional)
Gelb
NMEA-Eing. (GPS, optional)
NMEA-Ausg. (optional)
Weiß
Orange
}
NavBus (optional)
Blau
Verbindungs-Box
Versorgungs-
und Daten-
Anschlüsse
Verbindungs-Box
Versorgungs-
und Daten-
Anschlüsse
12 V DC
Versorgung
