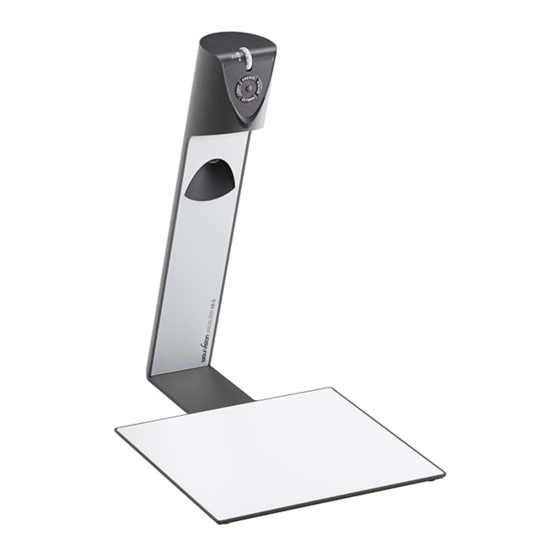

WolfVision VZ-3neo Bedienungsanleitung

And swivel option
Vorschau ausblenden Andere Handbücher für VZ-3neo:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
R
INSTRUCTIONS
INSTRUCTIONS
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
VZ-3neo and Swivel Option
VZ-3neo and Swivel Option
ENGLISH / DEUTSCH
Check out our Internet Homepage for additional information
www.wolfvision.com/support

Werbung

loading

Verwandte Anleitungen für WolfVision VZ-3neo

Inhaltszusammenfassung für WolfVision VZ-3neo

  • Seite 1 INSTRUCTIONS INSTRUCTIONS BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG VZ-3neo and Swivel Option VZ-3neo and Swivel Option ENGLISH / DEUTSCH Check out our Internet Homepage for additional information www.wolfvision.com/support...

  • Seite 2: Please Observe The Following

    ENGLISH Precautions WARNING! Risk of electric shock Dangerous voltage inside Please observe the following: Use this Visualizer only with the correct voltage as shown on the type label ! Do not expose the Visualizer to heat or moisture ! Protect the Visualizer from excessive shocks ! Make sure that sufficient air circulation for cooling the Visualizer is possible (ventilation slots at the back)! If there is any abnormality (abnormal noise, smell, smoke etc.) disconnect the Visualizer from...
  • Seite 3 No part of this document may be copied, reproduced, or transmitted by any means, without prior written permission from WolfVision. Except documentation kept by the purchaser for backup purposes. In the interest of continuing product improvement, WolfVision reserves the right to change product specifications without notice.
  • Seite 4 Components of the Visualizer #1 Working surface (see page 6) Not included with Swivel option. The Swivel plate needs to mounted onto table top, see pages 18 ff. Connectors (on the back behind the cable cover - see below) #3 Light (maintenance-free LED) #4 Control keys (see next page) #5 Zoom wheel (see next page) #6 Power and Light keys (see next page)
  • Seite 5 Control Keys (#4), Zoom Wheel (#5) and Power/Light Keys (#16) One of the great features of WolfVision's portable Visualizers is that only the most necessary keys are on the unit itself. Therefore anyone can use it without instructions: #14 POWER key Switches the unit on and off.
  • Seite 6 Setting Up the Visualizer (Swivel option: already mounted) 1. Remove cable cover. 2. Connect your display device (projector, monitor, video conferencing unit etc.) to the appropriate output of the Visualizer (#8, #9 or #12) and fasten the cable tie. Hint: Tying a knot with the DC power cord to prevent unintentional unplugging.
  • Seite 7 The workings surface foil is not included when the Swivel model is purchased. Optional Dry-Erase Foil (whiteboard) The optional whiteboard foil can be used for direct annotation with special whiteboard markers. More information on markers and sponge cleaners at www.wolfvision.com (products / accessories).
  • Seite 8 400x290mm [15.75x11.42"] Automatic / Manual Exposure WolfVision Visualizers are equipped with auto exposure. This means that the brightness of the camera image adjusts automatically to the optimal setting. Using the Image Brightness function of the on-screen menu brightens or darkens the image according manual intention (Exposure Settings).
  • Seite 9 Push" white balance will be separately adjusted and stored for top light and external lightbox / no light. Optional: Lightbox When a lightbox is used, the top light of the Visualizer should be switched off with the LIGHT key. The recommended lightbox for the Visualizer is the WolfVision Lightbox LB-9.

  • Seite 10: Usb Mode

    Preferred 1080p (1920x1080@60Hz). Depending on input resolution, black bars are possible. Following data are provided: Plug & Play Monitor VESA DDC Monitor name: "WolfVision" Video Input Definition: digital signal Vertical range limits: 50Hz - 60Hz Horizontal range limits: 20kHz - 75kHz Maximum pixel clock: 170MHz Gamma: 2.2...
  • Seite 11 Built-in Digital Scaler (for HDMI IN and USB-Stick) The Visualizer has a built-in digital image scaler which can process the signals from the external inputs and output it in the same mode as the Visualizer image (For example: If the Visualizer is set to output an 1080p (FullHD) image to the projector and the computer outputs an XGA signal, the scaler of the Visualizer converts the XGA image of the computer to 1080p.
  • Seite 12 The following chapter is for experienced users only: ON-SCREEN MENU / ON-SCREEN HELP For regular use of the WolfVision Visualizer, it is not necessary to go into the Visualizer's menu and change settings. Inexperienced users should not make any adjustments here.
  • Seite 13 HDMI OUT - Output (#8) Choosing the Correct Output Mode The HDMI output can output signals in following formats: - SVGA (4:3 - 800x600 pixels) at 60Hz - XGA (4:3 - 1024x768 pixels) at 60Hz - UXGA (4:3 - 1600x1200 pixels) at 60Hz - SXGA - 1280x1024 pixels) at 60Hz - 720p...
  • Seite 14 Visualizer model (inclusive serial number) = e.g. VZ-3neo (01041472) Firmware version = e.g. V1.40a Date and time of create = e.g. 2016-04-17 11:06:29 (yyyy-mm-dd hh:mm:ss) Please download the latest version of vSolution Link from: www.wolfvision.com (Support). Power over Ethernet plus (PoE+) The LAN port (#12) of the Visualizer includes Power over Ethernet plus (PoE+) functionality.
  • Seite 15 The LAN port (#12) and the USB device port (#9) can be used to control the Visualizer through an external device, such as a room control system that is used to integrate conference rooms. The complete serial protocol can be found on our internet website under: www.wolfvision.com (Support) Connect the Visualizer to a Network Detailed information in the separate description "How To Connect the Visualizer to a Network".

  • Seite 16: Maintenance

    Firmware update files can be downloaded free of charge at www.wolfvision.com (Support). Updates via USB or Ethernet/LAN can be made with the software vSolution Link by WolfVision. Updates via USB stick need the firmware file to be placed in the folder root:\WOLFVISION\ (default folder can be changed in the on-screen menu Advanced Settings / USB Settings).
  • Seite 17 Anti-theft ® T-bar lock (Kensington Lock) The Visualizer can be fixed with a security cable T-bar lock , so that it can not be stolen. Follow the instructions from the cable lock manual. slot for lock Fixing the Visualizer onto the table The Visualizer can also be fixed onto table top by using an M5 screw bolt.
  • Seite 18 Dimensions working position: closed: Technical Specifications are Subject to Change!
  • Seite 19 Visualizer can be rotated through 90° either to the right or to the left or it can be mounted fixed. Additionally the risk of theft is minimized. The swivel plate is also available as separate optional accessory. Please contact your dealer or WolfVision for more details: www.wolfvision.com Dimensions (complete dimension drawing available at: www.wolfvision.com)
  • Seite 20 MOUNTING - for trained personnel only Visualizer will be screwed onto the table. Exact marking of the desired position of the Visualizer is very important ! Use mounting tools carefully ! Optional working surface foil is very sticky (adhesive on the back) ! Check finish of the table surface before mounting.
  • Seite 21 Marking Position on Table top Locate the desired position of the Visualizer and its pick-up area by taking the big template and mark the center line and the top border of the maximum 4:3 pick-up area. Then drill the table drill hole Note: the template is showing the left half of the unit and the pick-up area, the right side is identical Mounting Through drilled Hole in Table Mount swivel plate by using the opposite mounting plate...
  • Seite 22 Mount the Visualizer onto Swivel Plate Mount the Visualizer onto swivel using both screws M4x8 (Torx 20) and both washers. To access the screw holes, the back cover has to be removed first. Connect all desired cables and fix them with the cable tie. To replace the cover, fold the unit and slide it in.
  • Seite 23 Light source Maintenance free high-brightness LED light system (lamp lifetime 30,000h) Software (USB and LAN) for controlling, image vSolution Link by WolfVision (for 32- and 64-bit Windows) and video capturing and firmware updates vSolution Link Pro UVC compatible vSolution Cynap compatible...
  • Seite 24 IMPORTANT Packaging / Transportation Please make sure that you pack up the Visualizer in the supplied box as explained in the graphic below. This is very important to avoid damage to sensitive parts of the unit! Accessories are placed in the top layer carton box.
  • Seite 25 IMPORTANT Packaging / Transportation with Swivel Please make sure that you pack up the Visualizer in the supplied box as explained in the graphic below. This is very important to avoid damage to sensitive parts of the unit! Accessories are placed in the top layer carton box.
  • Seite 26 CODES - Short Keys One Push White Balance: Press the LIGHT key (#15) for 2 seconds to perform one push white balance. Activating the on-screen menu: Press the MENU key (#21) to activate the on-screen menu. Use the navigation keys (SOURCE #16, FREEZE #18, PRESET #17and AF #20) to navigate and the MENU / OK key (#21) to confirm.

  • Seite 27: Vorsichtsmaßnahmen

    DEUTSCH Vorsichtsmaßnahmen WARNUNG! Elektroschockrisiko gefährliche Spannungen im Geräteinneren Angeführte Vorsichtsmaßnahmen unbedingt beachten: Das Gerät nur mit der auf dem Typenschild angegebenen Spannung betreiben! Das Gerät vor Hitze und Feuchtigkeit schützen! Das Gerät vor Erschütterung schützen! Bitte darauf achten, dass eine ausreichende Luftzirkulation zur Kühlung des Gerätes möglich ist (Lüftungsschlitze auf der Rückseite)! Bei jeder Art von Störungsanzeichen (abnormale Geräusche, Geruch, Rauchentwicklung, etc.) das Gerät abschalten.
  • Seite 28 Warenzeichen der WolfVision Holding AG, Austria. Dieses Dokument darf ohne vorherige schriftliche Zustimmung von WolfVision weder als Ganzes noch in Teilen mit irgendwelchen Mitteln kopiert, reproduziert oder übertragen werden. Ausgenommen sind Kopien, die vom Benutzer zu Sicherungszwecken aufbewahrt werden.
  • Seite 29 Teile des Visualizers Arbeitsplatte (siehe Seite 6) Nicht inkludiert mit der Swivel-Option. Die Swivel-Platte muss auf dem Tisch montiert werden, siehe Seiten 28 ff. Anschlüsse (auf der Geräterückseite unter der Kabelabdeckung - siehe unten) Beleuchtung (wartungsfreie LED) Steuertasten (siehe nächste Seite) #5 Zoom Rad (siehe nächste Seite) #6 Power und Light Tasten (siehe nächste Seite) Anschlüsse (#2)
  • Seite 30 Steuertasten (#4), ZoomRad (#5) und Power/Light Tasten (#16) Das Bedienkonzept der portablen WolfVision Visualizer sieht vor, dass sich am Gerät selbst nur die wichtigsten Tasten befinden. Dadurch kann jeder den Visualizer sofort auch ohne Einschulung bedienen: #14 POWER Taste Schaltet das Gerät ein und aus. Beim Einschalten wird der Power-On Preset automatisch ausgeführt.
  • Seite 31 Aufstellen des Visualizers (Swivel Option: bereits montiert) 1. Entfernen Sie die Kabelabdeckung. 2. Ausgabegerät (Projektor, Monitor, Videokonferenzanlage, etc.) an den passenden Ausgang des Visualizers anschließen (#8, #9 oder #12) und Kabel mit dem Kabelbinder fixieren. Tipp: Eine Schlaufe beim DC-Kabel verhindert unbeabsichtigtes Ausstecken.
  • Seite 32 Die Arbeitsfläche ist bei der Swivel-Option nicht inkludiert. Optional: Whiteboard Folie Die optionale Whiteboard Folie (Dry Erase) kann für direkte Bemerkungen und Notizen mit speziellen Whiteboard Stiften verwendet werden. Weitere Informationen über Whiteboard Stifte und Reinigungsschwämme finden Sie unter folgendem Link: www.wolfvision.com (Produkte / Zubehör)
  • Seite 33 Aufnahmebereich auf der Arbeitsfläche: 400x290mm Automatische / Manuelle Helligkeitsregelung (Blende) WolfVision Visualizer sind mit einer automatischen Bildhelligkeitsregelung ausgestattet. Das heißt, dass sich die Helligkeit des Kamerabildes immer automatisch einstellt. Mit der Funktion Bildhelligkeit im On- Screen Menü kann das Bild manuell heller oder dunktler gestellt werden (Belichtungseinstellung).
  • Seite 34 "One-Push"-Weißabgleich wird für das Oberlicht und externe Lichtbox (kein Licht) separat eingestellt und abgespeichert. Optional: Lichtbox Wenn eine Lichtbox benutzt wird, sollte das Licht des Visualizers mit der LIGHT Taste abgeschaltet werden. Für den Visualizer empfiehlt sich die Verwendung der WolfVision Lichtbox LB-9.
  • Seite 35 (1920x1200@60Hz) mit diversen Auflösungen und Vertikalfrequenzen in diesem Bereich. In Abhängigkeit der Eingangsauflösung sind schwarze Balken möglich. Folgende Daten werden bereitgestellt: Plug & Play Monitor VESA DDC Monitor Name: "WolfVision" Videoeingangsdefinition: digitales Signal Vertikalfrequenz Limit: 50Hz - 60Hz Horizontalfrequenz Limit: 20kHz - 75kHz Maximaler Pixel Clock: 170MHz Gamma: 2.2...
  • Seite 36 Eingebauter Scaler (für HDMI IN und USB-Stick) Der Visualizer hat einen eingebauten, digitalen Scaler. Dieser verarbeitet das Signal der externen Eingänge und passt den Ausgangsmodus dem Visualizer-Bild an (Beispiel: Wenn der Visualizer eingestellt ist, ein 1080p (FullHD)-Bild auszugeben, und der Computer ein XGA-Signal ausgibt, dann wandelt der Scaler das XGA-Signal des Computers auf 1080p um.
  • Seite 37 Die nachfolgenden Kapitel sind nur für technisch versierte Anwender: ON-SCREEN MENÜ (Kamera Menü) / ON-SCREEN HILFE Für normale Standard Anwendungen des WolfVision Visualizers ist es nicht notwendig, im On-Screen Menü Einstellungen vorzunehmen. Unerfahrene Anwender sollten hier keine Änderungen durchführen. Drücken Sie die MENU Taste (#21) um in das On-Screen Menü...
  • Seite 38 HDMI OUT - Ausgang (#8) Wahl des richtigen Ausgangs-Modi Der HDMI Ausgang kann folgende Signalformate ausgeben: - SVGA (4:3 - 800x600 Pixel) bei 60Hz - XGA (4:3 - 1024x768 Pixel) bei 60Hz - UXGA (4:3 - 1600x1200 Pixel) bei 60Hz - SXGA - 1280x1024 Pixel) bei 60Hz - 720p...
  • Seite 39 Firmware version = e.g. V1.40a Datum und Zeit der Erstellung = z.B. 2016-04-17 11:06:29 (yyyy-mm-dd hh:mm:ss) Bitte downloaden Sie die aktuellste Version der vSolution Link von: www.wolfvision.com (Support). Power over Ethernet plus (PoE+) Der LAN Anschluss (#12) des Visualizers verfügt über Power over Ethernet (PoE+) Funktionalität. Power over Ethernet ist eine populäre Methode, um Kabel- und Installationskosten zu sparen.
  • Seite 40 Firefox, Chrome und Safari Standardmäßig ist DHCP aktiviert um die Netzwerkeinstellungen automatisch zu beziehen. Mögliche max. Auflösung der übertragenen Bilder: bis zu FullHD (1080p) mit WolfVision‘s vSolution Link. Detaillierte Informationen finden Sie in der Online-Beschreibung "How To Connect the Visualizer to a Network".

  • Seite 41: Wartung

    Alternativ kann die Firmware auch im On-Screen Menü (Erweiterte Einstellungen / Geräte Info) aktualisiert werden - Internetverbindung und zugewiesene Name Server IP-Adresse vorausgesetzt. Wählen Sie die Zeile „Prüfe FW” und der Visualizer prüft den WolfVision Server auf neuere Firmware- dateien. Folgen Sie den Anweisungen am Bildschirm um den Updateprozess zu starten.
  • Seite 42 Diebstahlschutz ® T-Lock (Kensington Lock) ® Der Visualizer kann mit einem Kabel T-Lock (Kensington Lock) vor Diebstahl geschützt werden. Folgen Sie den Anweisungen des Schloss-Herstellers. Schlossöffnung Visualizer Tisch Fixiereinheit Der Visualizer kann mit einer M5-Schraube an einem Tisch festgeschraubt werden. 150mm Grundplatte, Unterseite 157.5mm...
  • Seite 43 Abmessungen Arbeitsposition: gefaltet: Technische Änderungen vorbehalten!
  • Seite 44 Mit der Swivelplatte muss der Visualizer am Tisch fixiert werden und je nach Montageart, kann der Visualizer um 90° gedreht werden. Zusätzlich wird das Risiko eines Diebstahls minimiert. Die Swivelplatte ist auch als separates Zubehör erhältlich. Für weitere Informationen kontaktieren Sie bitte Ihren Händler oder WolfVision: www.wolfvision.com Abmessungen (vollständige Maßzeichnung verfügbar unter: www.wolfvision.com)
  • Seite 45 MONTAGE - nur für ausgebildetes Fachpersonal Der Visualizer wird am Tisch festgeschraubt. Exakte Markierung der gewünschten Visualizerposition sind entscheidend ! Montagehilfsmittel gewissenhaft einsetzen ! Die Arbeitsplattenfolie hat eine sehr hohe Klebekraft (Rückseite) ! Tischoberfläche vor der Montage auf Eignung prüfen. Klebefläche muss für eine sichere Verbindung Staub- und Fettfrei sein.
  • Seite 46 Markieren der Position auf der Tischplatte Legen Sie die gewünschte Position des Visualizer‘s und dessen Aufnahmebereiches mittels der großen Schablone fest und markieren dann die Zentrumslinie und die obere Linie des maximalen 4:3 Aufnahmebereiches. Anschließend bohren Sie das Loch in die Tischplatte. Beachte: die Schablone zeigt die linke Hälfte von Gerät und Aufnahmebereich, die rechte Seite ist identisch.
  • Seite 47 Montieren des Visualizers auf der Swivelplatte Visualizer auf der Swivel-Platte mit beiden Schrauben M4x8 (Torx 20) samt Unterlegscheiben montieren. Eventuell muss die Kabelabdeckung zuvor entfernt werden. Alle nötigen Kabel anschließen und mit dem Kabelbinder fixieren. Gerät nach unten klappen um die hintere Abdeckung einschieben zu können. Die Kabel können durch die Tischbohrung verlegt werden oder nach hinten weggehend an der Tischplattenoberseite.
  • Seite 48 Blenden von Publikum oder Vortragenden nein Lichtquelle Wartungsfreies Hochleistung LED System (Lampenlebensdauer: 30.000 Std) Software (USB und LAN) Steuerung, Bild- und vSolution Link by WolfVision (für 32- und 64-bit Windows) Videospeicherung und Firmware Updates vSolution Link Pro UVC kompatibel vSolution Cynap kompatibel Reflexionsfreier Bereich auf der Arbeitsfläche...
  • Seite 49 WICHTIG Verpackung / Transport Bitte vergewissern Sie sich vor dem Transport des Visualizers, dass dieser wie unten abgebildet verpackt wurde. Dies ist sehr wichtig um eine Beschädigung empfindlicher Teile durch den Transport zu verhindern! Das Zubehör findet in der Kartonbox der oberen Lage Platz.
  • Seite 50 WICHTIG Verpackung / Transport mit Swivel Bitte vergewissern Sie sich vor dem Transport des Visualizers, dass dieser wie unten abgebildet verpackt wurde. Dies ist sehr wichtig um eine Beschädigung empfindlicher Teile durch den Transport zu verhindern! Das Zubehör findet in der Kartonbox der oberen Lage Platz.
  • Seite 51 CODES - Tastenkombinationen One Push Weißabgleich: Drücken Sie die LIGHT Taste (#15) für 2 Sekunden, um einen One-Push-Weißabgleich durchzuführen. Aktivieren des On-Screen Menüs: Drücken Sie die MENU Taste (#21) um das On-Screen Menu zu aktivieren. Verwenden Sie die Navigationstasten (SOURCE #16, FREEZE #18, PRESET #17 und AF #20) zum Navigieren und die MENU / OK key (#21) zur Bestätigung.
