Elektroschaltplan
Für Angaben zu den verwendeten Komponenten und zur Nummerierung siehe den Aufkleber mit dem Elektroschaltplan auf der Einheit. Die Komponenten werden mit
arabischen Ziffern in aufsteigender Reihenfolge nummeriert. In der folgenden Übersicht erscheint an ihrer Stelle das Symbol "*" im Artikelcode.
,
BLK
:
SCHWARZ
BLU
:
BLAU
BRN
:
BRAUN
A*P
BS*
BZ, H*O
C*
AC*, CN*, E*, HA*, HE, HL*, HN*,
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A
D*, V*D
DB*
DS*
E*H
F*U, FU*
(FÜR ANGABEN ZU
DEN EIGENSCHAFTEN SIEHE
DIE PLATINE IN IHRER EINHEIT)
FG*
H*
H*P, LED*, V*L
HAP
HIGH VOLTAGE
IES
IPM*
K*R, KCR, KFR, KHuR
L
L*
L*R
M*
M*C
M*F
M*P
M*S
MR*, MRCW*, MRM*, MRN*
N
n = *
PAM
PCB*
PM*
HINWEIS
1.
VERWENDEN SIE NUR KUPFERLEITER.
2.
BEI VERWENDUNG DER ZENTRALEN FERNBEDIENUNG FINDEN SIE IM HANDBUCH INFORMATIONEN BEZÜGLICH
DES ANSCHLUSSES AN DAS GERÄT.
3.
BEI ANSCHLUSS DER EINGANGSDRÄHTE VON AUSSEN KANN DIE ZWANGSAUSSCHALTUNG BZW. DIE
ZWANGSEIN-/AUSSCHALTUNG ÜBER DIE FERNBEDIENUNG AUSGEWÄHLT WERDEN. WEITERE EINZELHEITEN
DAZU FINDEN SIE IN DER INSTALLATIONSANLEITUNG.
4.
SIEHE INSTALLATIONSANLEITUNG.
11

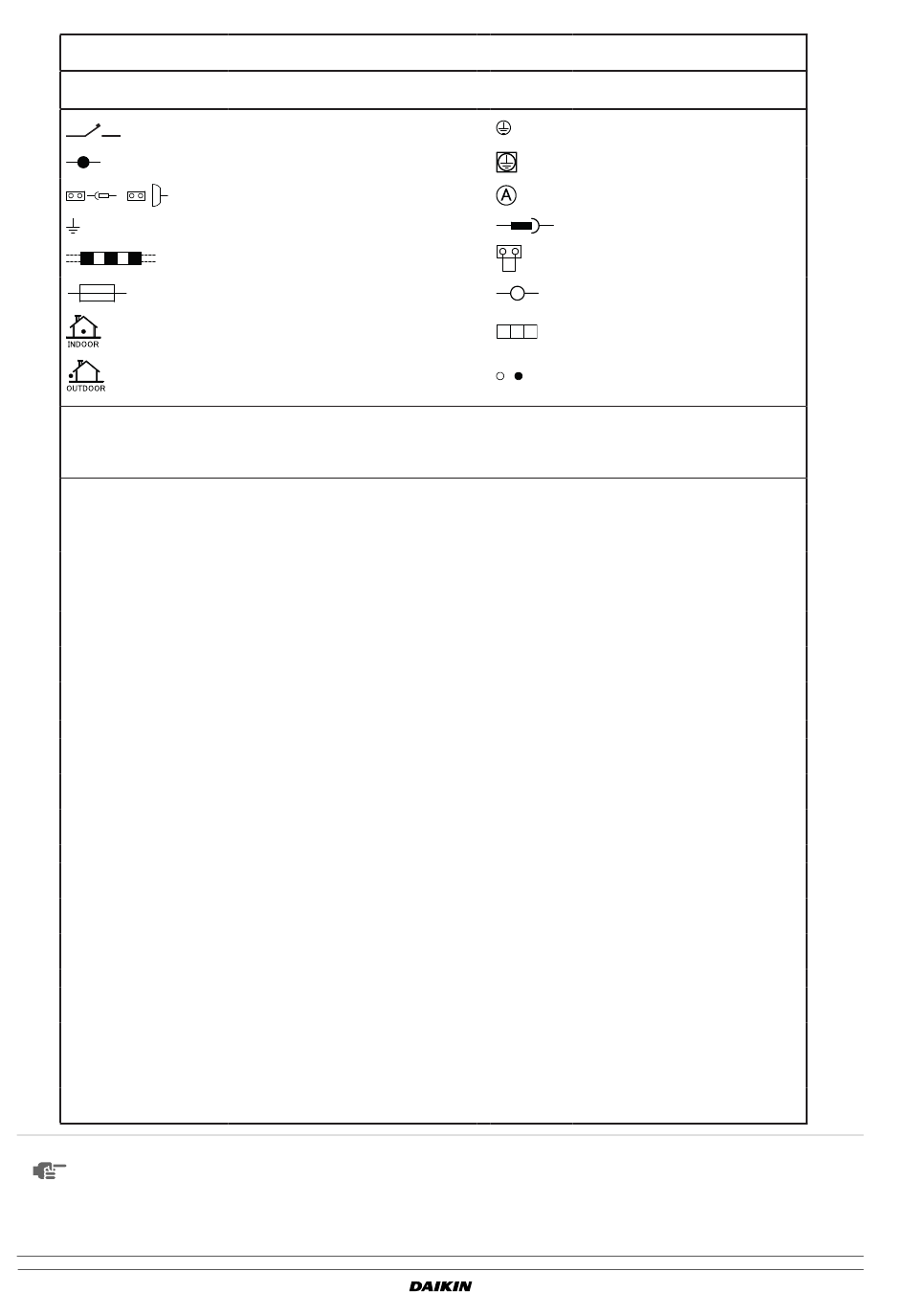

Einheitliche Legende für Elektroschaltpläne
:
SCHUTZSCHALTER
:
VERBINDUNG
:
STECKVERBINDUNG
:
ERDE
:
BAUSEITIGE VERKABELUNG
:
SICHERUNG
:
INNENGERÄT
:
AUSSENGERÄT
GRN
:
GRÜN
GRY
:
GRAU
ORG
:
ORANGE
:
PLATINE
:
DRUCKTASTE EIN/AUS, BETRIEBSSCHALTER
:
SUMMER
:
KONDENSATOR
:
VERBINDUNG, ANSCHLUSS
:
DIODE
:
DIODENBRÜCKE
:
DIP-SCHALTER
:
HEIZGERÄT
:
SICHERUNG
:
ANSCHLUSS (GEHÄUSEERDE)
:
KABELSATZ
:
KONTROLLLAMPE, LEUCHTDIODE
:
LEUCHTDIODE (WARTUNGSMONITOR - GRÜN)
:
HOCHSPANNUNG
:
SENSOR DES INTELLIGENTEN AUGES
:
INTELLIGENTES STROMVERSORGUNGSMODUL
:
MAGNETRELAIS
:
STROM FÜHREND
:
REGISTER
:
REAKTOR
:
SCHRITTMOTOR
:
VERDICHTERMOTOR
:
LÜFTERMOTOR
:
MOTOR DER KONDENSATPUMPE
:
SCHWENKKLAPPENMOTOR
:
MAGNETRELAIS
:
NEUTRALLEITER
ANZAHL DER DURCHGÄNGE DURCH DEN FERRITKERN
:
IMPULSAMPLITUDENMODULATION
:
PLATINE
:
STROMVERSORGUNGSMODUL
:
SCHUTZLEITER
:
SCHUTZLEITER (SCHRAUBE)
:
GLEICHRICHTER
:
RELAISSTECKER
:
KURZSCHLUSSSTECKER
:
ANSCHLUSS
:
ANSCHLUSSLEISTE
:
DRAHTKLEMME
PNK
:
ROSA
PRP, PPL
:
LILA
RED
:
ROT
PS
:
STROMVERSORGUNG FÜR SCHALTKREIS
PTC*
:
THERMISTOR PTC
Q*
:
BIPOLARTRANSISTOR MIT ISOLIERTEM GATE
(IGBT)
Q*DI
:
FEHLERSTROM-SCHUTZSCHALTER
Q*L
:
ÜBERLASTSCHUTZ
Q*M
:
THERMOSCHALTER
R*
:
WIDERSTAND
R*T
:
THERMISTOR
RC
:
EMPFÄNGER
S*C
:
GRENZSCHALTER
S*L
:
SCHWIMMERSCHALTER
S*NPH
:
DRUCKSENSOR (HOCH)
S*NPL
:
DRUCKSENSOR (NIEDRIG)
S*PH, HPS*
:
DRUCKSCHALTER (HOCH)
S*PL
:
DRUCKSCHALTER (NIEDRIG)
S*T
:
THERMOSTAT
S*W, SW*
:
BETRIEBSSCHALTER
SA*
:
ÜBERSPANNUNGSSCHUTZ
SR*, WLU
:
SIGNALEMPFÄNGER
SS*
:
WAHLSCHALTER
SHEET METAL
:
FESTE PLATTE MIT ANSCHLUSSLEISTE
T*R
:
TRANSFORMATOR
TC, TRC
:
SENDER
V*, R*V
:
VARISTOR
V*R
:
DIODENBRÜCKE
WRC
:
FUNKFERNBEDIENUNG
X*
:
ANSCHLUSS
X*M
:
ANSCHLUSSLEISTE (KLEMMLEISTE)
Y*E
:
SPULE FÜR ELEKTRONISCHES
EXPANSIONSVENTIL
Y*R, Y*S
:
UMKEHRMAGNETVENTIL MIT SPULE
Z*C
:
FERRITKERN
ZF, Z*F
:
ENTSTÖRFILTER
WHT
:
WEISS
YLW
:
GELB
