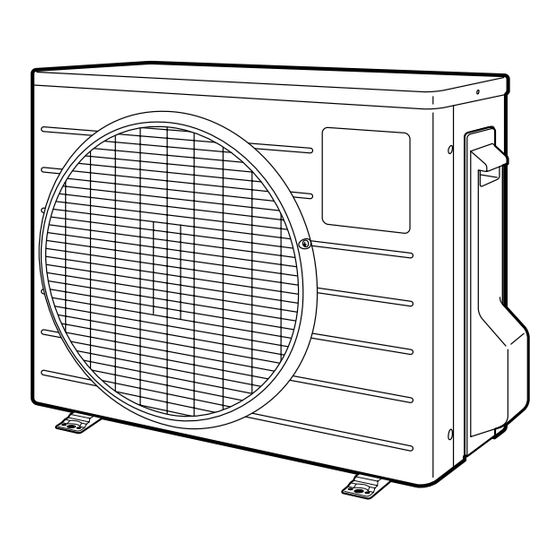

INSTALLATION
MANUAL
R410A Split Series
Models
ARX20GV1B
ARX25GV1B
ARX35GV1B
ARX20JV1B
ARX25JV1B
ARX35JV1B
Installation manual
R410A Split series
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Série split R410A
Montagehandleiding
R410A Split-systeem
Manual de instalación
Serie Split R410A
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Série split R410A
English
Deutsch
Français
Nederlands
Español
Italiano
ΕλληνικÜ
Portugues
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin ARX20GV1B
Inhaltszusammenfassung für Daikin ARX20GV1B
- Seite 1 R410A Split Series Installation manual English R410A Split series Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Models Montagehandleiding ARX20GV1B Nederlands R410A Split-systeem ARX25GV1B Manual de instalación Español ARX35GV1B Serie Split R410A ARX20JV1B Manuale d’installazione Italiano ARX25JV1B Serie Multiambienti R410A ARX35JV1B Εγχειρßδιο...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Bitte lesen Sie diese Sicherheitshinweise sorgfältig durch, um korrekte Installierung sicherzustellen. • Dieses Handbuch unterscheidet die Sicherheitshinweise in WARNUNG und ACHTUNG. Bitte befolgen Sie alle folgenden Sicherheitshinweise: sie sind alle für Sicherstellung der Sicherheit erforderlich. WARNUNG.... Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung. -
Seite 3: Vorsichtsmaßnahmen Für Die Wahl Des Montageortes
Zubehör Mit dem Außengerät mitgeliefertes Zubehör: (A) Installierungshandbuch (B) Ablaßventil (Wärmepumpen-Modelle) (C) Kältemittelfüllungsaufkleber In der unteren Verpackung. (D) Mehrsprachiges Etikett für fluorierte Treibhausgase Vorsichtsmaßnahmen für die Wahl des Montageortes 1) Der Aufstellungsort muß stabil sein, um das Gewicht tragen zu können und darf durch die Vibrationen nicht ins Schwingen gebracht werden, so daß... - Seite 4 Installationszeichnungen für das Außengerät Die Wärmeisolierung von unten nach oben mit Verkleidungsband umwickeln. Maximal zulässige Länge Min. zulässige Länge 1,5m Maximal zulässige Höhe Für eine Kühlmittelrohrlänge über 10m erforderliches 20g/m zusätzliches Kühlmittel Gasrohr Außendurchmesser 9,5mm Flüssigkeitsrohr Außendurchmesser 6,4mm Achten Sie darauf, die angemessene Menge zusätzliches Kühlmittel zuzugeben.
-
Seite 5: Richtlinien Für Die Installation
Richtlinien für die Installation • Wenn sich im Lufteinlaß- oder -auslaßpfad der Außeneinheit eine Wand oder ein sonstiges Hindernis befindet, so befolgen Sie die nachfolgenden Richtlinien für die Installierung. • Für alle im Folgenden dargestellten Installationsschemata sollte die Wandhöhe auf der Abluftseite höchstens 1200mm betragen. Bei Wand auf eine Seite Bei Wänden an zwei Seiten Mehr als 50... - Seite 6 Aufweiten des rohrendes. (Genau rechtwinklig 1) Schneiden Sie das Rohrende mit einem Rohr- schneiden.) Grat entfernen. schneider ab. Aufweiten 2) Entfernen Sie Grat mit der Schnittfläche nach Genau in der nachfolgend gezeigten Position einsetzen. unten, damit keine Metallspäne in das Rohr ein- Bördelwerkzeug für R410A Herkömmliches Bördelwerkzeug treten.
- Seite 7 Installation des Außengeräts Absaugen von luft und prüfen auf lecken von gas. • Wenn die Rohrleitungsarbeiten abgeschlossen sind, müssen die Luft abgepumpt und die Leitungen auf Dich- tigkeit geprüft werden. WARNUNG 1) Geben Sie keine anderen Substanzen als das festgelegte Kühlmittel (R410A) in den Kühlkreislauf. 2) Sollte Kühlmittelgas austreten, durchlüften Sie den Raum so schnell und so gründlich wie möglich.
- Seite 8 Wiedereinfüllen des kühlmittels. Überprüfen Sie auf dem Typenschild der Maschine die Art des zu verwendenden Kühlmittels. Vorsichtsmaßnahmen beim Einfüllen von R410A Füllen Sie das Kühlmittel in flüssiger Form von der flüssigkeitsseitigen Rohrleitung her ein. Es handelt sich um ein gemischtes Kühlmittel. Daher kann das Hinzufügen in Gasform zu einer Veränderung der Zusammenset- zung des Kühlmittels führen und die einwandfreie Funktion beeinträchtigen.
-
Seite 9: Abpump-Verfahren
Abpump-Verfahren Denken Sie zum Schutz der Umwelt vor einem Umzug oder der Entsorgung des Geräts daran, dieses Leerzupumpen. 1) Entfernen Sie den Deckel des Flüssigkeits- und Gas-Absperrventils. Flüssigkeits- Sechskant- 2) Lassen Sie das Gerät im “erzwungenen” Kühlbetrieb laufen. Absperrventil Imbusschlüssel 3) Schließen Sie nach fünf bis zehn Minuten mit einem Sechskant-Imbusschlüssel das Flüssigkeits-Absperrventil. - Seite 10 Verkabelung WARNUNG 1) Verwenden Sie keine verdrillten Kabel, Litzen, Verlängerungskabel oder mehrere Geräte an einer Steckdose, da diese zur Überhitzung, Stromschlag oder einem Brand führen können. 2) Verwenden Sie im Gerät keine örtlich beschafften Elektroteile. (Verzweigen Sie die Stromversorgung für die Ablaufpumpe, etc.
- Seite 11 Verkabelung ACHTUNG Denken Sie beim Anschließen der Verbindungskabel mit nur einadrigen Kabeldrähten an die Klemmenleiste daran, die abiso- lierten Enden einzudrehen. Fehlerhaft ausgeführte Arbeiten können zu Hitzeentwicklung und Bränden führen. Entfernen Sie nicht zuviel von der Isolation, da ansonsten die Gefahr eines Isolieren Sie das Stromschlags oder Fehlstroms besteht.
-
Seite 12: Probelauf Und Endkontrolle
Probelauf und Endkontrolle Probebetrieb und prüfung. 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, daß sie im festgelegten Bereich liegt. 1-2 Probebetrieb sollte entweder in Kühl- oder in Heizbetrieb durchgeführt werden. ■ Für eine wärmepumpe • Wählen Sie im Kühlbetrieb die niedrigste programmierbare Temperatur, und wählen Sie in Heizbetrieb die höchste pro- grammierbare Temperatur. - Seite 13 Two-dimensional bar code is a code for manufacturing. 3P207974-2D M07B064C (0911) HT...
