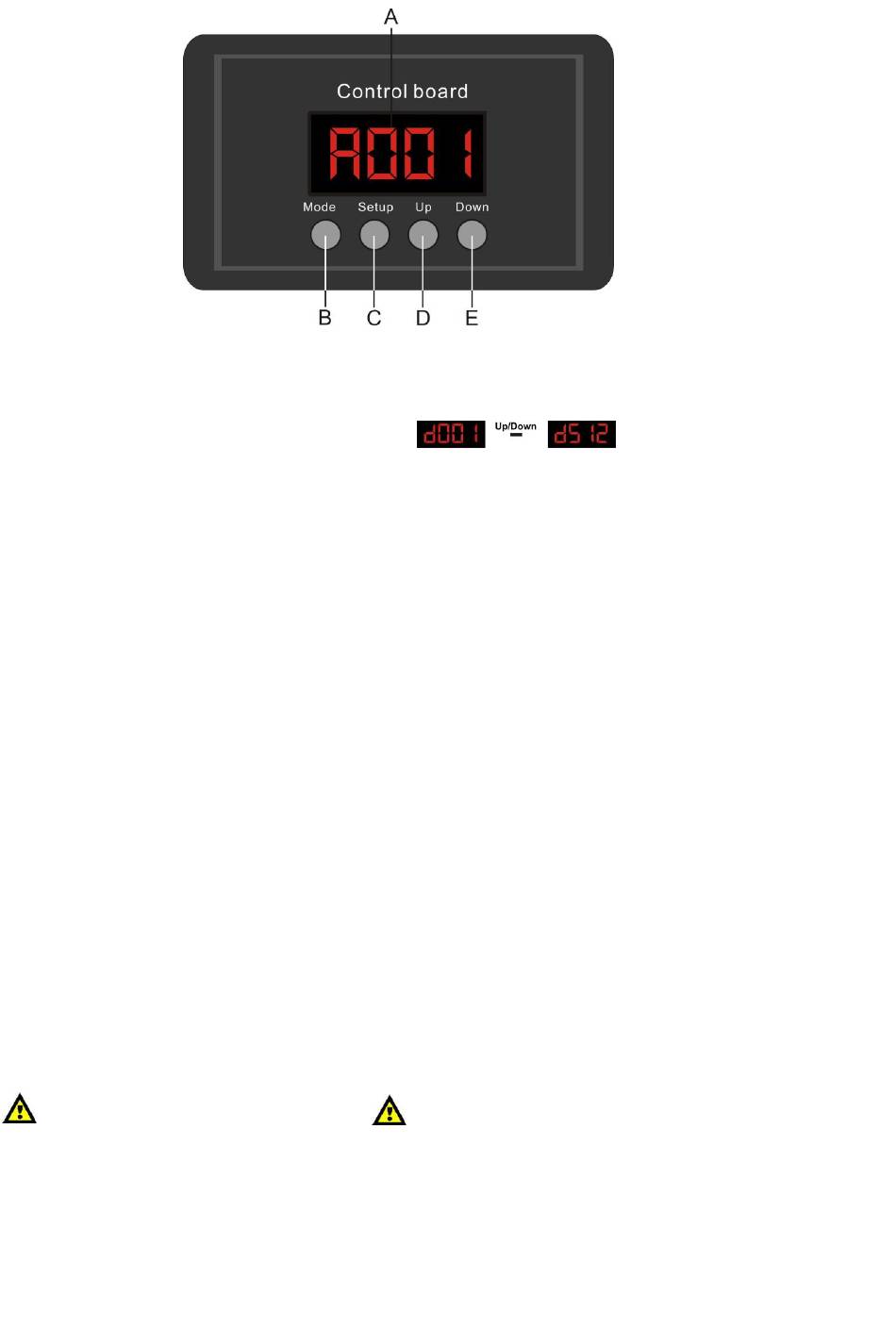

Bedienfeld
A. LED-Display
B. MODE-Taste
C. SETUP-Taste
DMX-Steuermodus:
Den Geräten werden individuelle Adressen von
Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
der Compact Par vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät maximal über 4 Kanäle verfügt.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Compact Pars
verwenden.
Daher sollte die DMX-Adresse des ersten Compact Pars 1(001) sein; die DMX-Adresse des zweiten Geräts
sollte 1+4=5 sein; die DMX-Adresse des dritten Compact Pars sollte 5+4=9 sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt gesteuert
werden kann. Wenn zwei oder mehreren Compact Pars ähnliche Adressen zugewiesen werden,
reagieren sie entsprechend ähnlich.
Siehe „Adresszuweisung" in der Bedienungsanleitung.
Steuerung:
Nachdem Sie allen Compact Pars eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Lichtpult steuern.
Hinweis: Beim Einschalten erkennt der Compact Par automatisch, ob er DMX 512-Daten empfängt.
Falls das nicht der Fall ist, könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden -Eingang des Compact Pars
angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pins im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 20 Sek.
Wenn 20 Sekunden lang keine Taste betätigt wird, verdunkelt sich die Display-Anzeige. Wenn eine der
vier Tasten gedrückt wird, schaltet sich das Display wieder ein.
D. Up-Taste
E. Down-Taste
11
Abb. 6
