Steuerungsmodi
FUNKTIONEN:
Es gibt 4 Modi:
Ein Compact Par (Voreingestellte Programme)
1.
Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2.
Der Compact Par 7 funktioniert selbständig, wenn er an kein DMX-Kabel angeschlossen ist. Siehe Seite
14 für mehr Informationen über die voreingestellten Programme.
Ein Compact Par (Automatisch gesteuerte optische Effekte)
1.
Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2.
Der Compact Par 7 funktioniert selbständig, wenn er an kein DMX-Kabel angeschlossen ist. Siehe Seite
12 für mehr Informationen über die optischen Effekte im Auto-Modus.
Mehrere Compact Pars (Master/Slave-Steuerung)
1.
Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2.
Verbinden Sie den Compact Par 7x CW/WW mit einem 3-p XLR-Kabel.

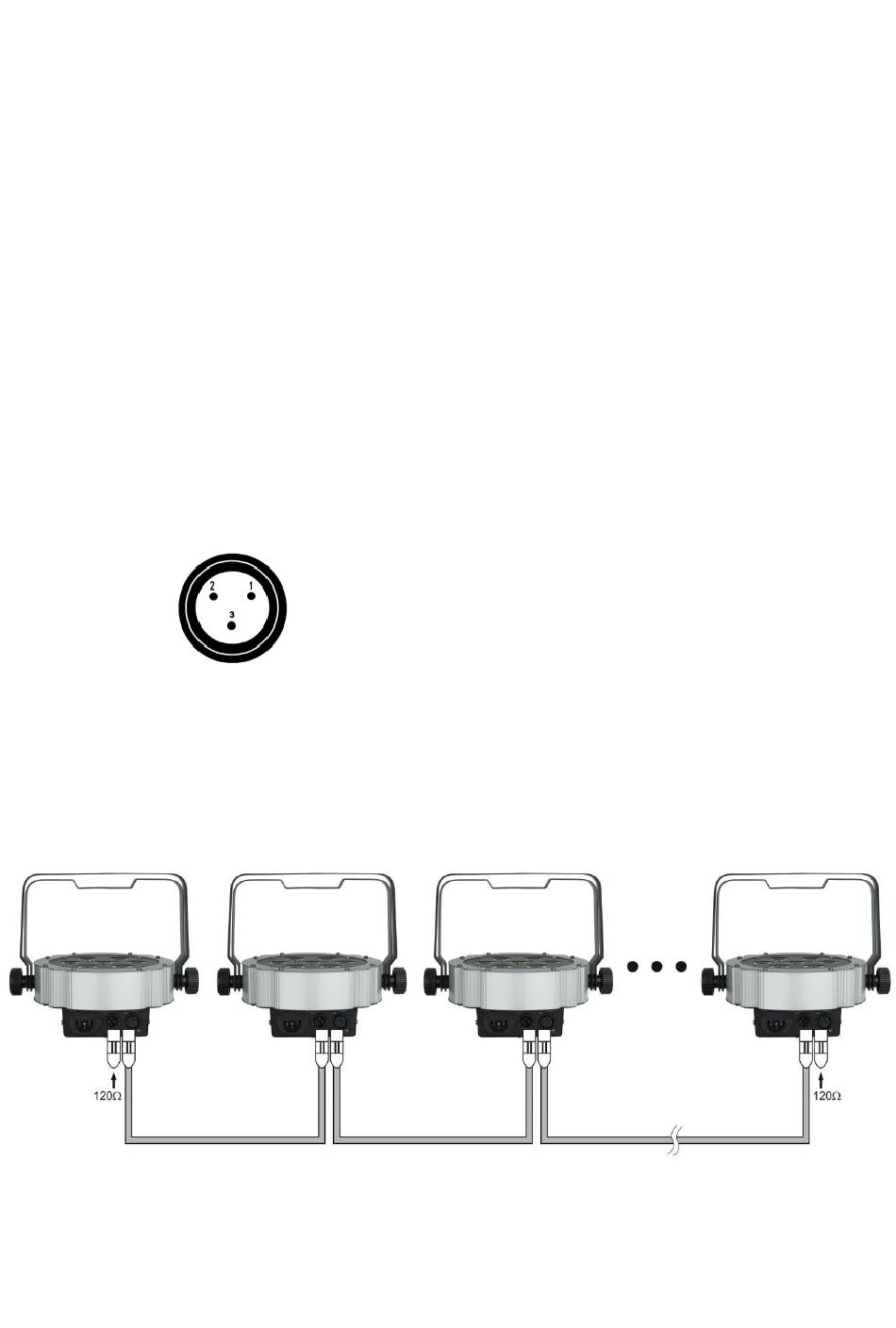

Die Steckerkontakte:
3.
Verbinden Sie die Geräte so wie in (Abb. 3) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 12 beschrieben (voreingestellte
Programme oder Auto-Modus).
Mastergerät einstellen können und dass dann alle Slave-Geräte genauso reagieren wie dieses Gerät.
• Voreingestellte Programme auswählen
• Auto (optische Effekte)
• Master/Slave
• DMX512 (2 oder 4 Kanäle)
1.
2.
3.
Das bedeutet, dass Sie den gewünschten Operationsmodus am
Mehrere Compact Pars (Master/Slave-Steuerung)
Erdung
Signal -
Signal +
9
Mit
Abb. 3
