- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Compact Par 7 CW/WW Produktcode: 42581 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Vorbemerkung
Compact Par 7 CW/WW Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von Showtec. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf. -
Seite 3: Inhaltsverzeichnis
Compact Par 7 CW/WW Inhaltsverzeichnis Einleitung ................................4 Vor der Verwendung des Produkts ......................... 4 Bestimmungsgemäßer Gebrauch ........................4 Produktlebensdauer ............................4 LED-Lebensdauer ............................... 4 Begriffe im Text ..............................4 Symbole und Signalwörter ..........................5 Symbole auf dem Hinweisschild ........................5 Sicherheit ................................ - Seite 4 Compact Par 7 CW/WW Korrigierende Wartung ............................26 Ersetzen der Sicherung ..........................26 Deinstallation, Transport und Lagerung ......................27 Anweisungen zur Deinstallation ........................27 Anweisungen für den Transport ........................27 Lagerung ................................27 10. Entsorgung ................................. 27 11. Zulassung ................................27 Produktcode: 42581...
-
Seite 5: Einleitung
Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● Showtec Compact Par 7 CW/WW ● IEC-Schuko-Netzkabel (1,5 m) ● Bedienungsanleitung Abb. 01 Bestimmungsgemäßer Gebrauch... -
Seite 6: Symbole Und Signalwörter
Compact Par 7 CW/WW ● 0-255: Definiert einen Wertbereich ● Hinweise: Hinweis: (fett gedruckt) – es folgen nützliche Informationen oder Tipps. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die zum Tod oder schweren GEFAHR Verletzungen führen kann, wenn sie nicht vermieden wird. -
Seite 7: Sicherheit
Compact Par 7 CW/WW Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder Nur für die Verwendung durch Erwachsene geeignet. - Seite 8 Compact Par 7 CW/WW ● Verwenden Sie das Gerät niemals während eines Gewitters. Trennen Sie das Gerät sofort von der Stromversorgung. WARNUNG Risiko eines epileptischen Anfalls Stroboskoplicht kann bei photosensitiver Epilepsie Anfälle auslösen. Empfindliche Personen sollten sich keinem Stroboskoplicht aussetzen. Hinweis Stromversorgung ●...
-
Seite 9: Anforderungen An Den Anwender
Compact Par 7 CW/WW Hinweis Unterziehen Sie das Gerät vor jedem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ● Alle Schrauben, die für die Installation des Geräts oder von Teilen davon verwendet werden, sitzen fest und sind nicht verrostet. ● Die Sicherheitsvorrichtungen sind nicht beschädigt. ●... -
Seite 10: Beschreibung Des Produkts

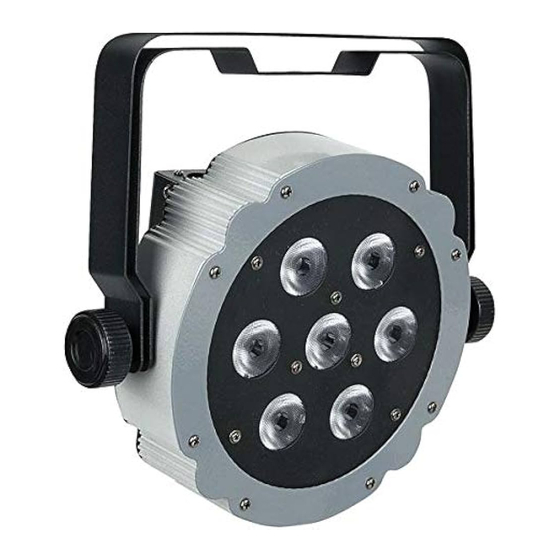

Compact Par 7 CW/WW Beschreibung des Produkts Der Showtec Compact Par 7 CW/WW ist eine kompakte Parcan mit sieben 2-in-1-LEDs (CW + WW) mit 4 W Leistung. Er ist für Innenräume geeignet und verfügt über eine Doppelhalterung, die auch die einfache Positionierung auf dem Boden erlaubt. -
Seite 11: Technische Daten
Compact Par 7 CW/WW Technische Daten Modell: Compact Par 7 CW/WW Elektrik: Eingangsspannung: 100-240 AC, 50/60 Hz Leistungsaufnahme: 33 W Sicherung: T 1 A, 250 V Physisch: Abmessungen: 275 x 258 x 92 mm (L x B x H) Gewicht: 2,16 kg Optik: Lichtquelle:... -
Seite 12: Abmessungen
Compact Par 7 CW/WW Abmessungen Abb. 05 Abb. 06 Installation Sicherheitshinweise für die Installation WARNUNG Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder qualifizierten Personen durchgeführt werden. Befolgen Sie alle geltenden europäischen, nationalen und lokalen Sicherheitsbestimmungen für die Befestigung und Traversensysteme. -
Seite 13: Anforderungen An Den Installationsort
Compact Par 7 CW/WW Anforderungen an den Installationsort ● Das Gerät darf nur in Innenräumen verwendet werden. ● Das Gerät kann an einem Traversensystem oder einer anderen tragenden Struktur montiert werden. ● Der Mindestabstand zu anderen Objekten beträgt 0,5 m. ●... -
Seite 14: Winkel Einstellen
Compact Par 7 CW/WW Winkel einstellen Sie können den Winkel des Geräts über die 2 Einstellschrauben (02) anpassen. 03) Drehen Sie die Einstellschrauben (02) gegen den Uhrzeigersinn, um sie zu lösen. 04) Kippen Sie den Scheinwerfer in die gewünschte Position (Abb. 08). 05) Drehen Sie die Einstellschrauben (02) mit dem Uhrzeigersinn wieder fest. -
Seite 15: Setup
Compact Par 7 CW/WW Setup Warnung und Vorsichtsmaßnahmen Hinweis Schließen Sie alle Datenkabel an, bevor Sie das Gerät mit Strom versorgen. Trennen Sie immer zuerst die Stromversorgung, bevor Sie Datenkabel anschließen oder trennen. Setup im selbstständigen Modus Der Compact Par 7 CW/WW funktioniert selbständig, wenn er an keinen Controller oder andere Geräte l angeschlossen ist. -
Seite 16: Dmx-Kabel
Compact Par 7 CW/WW DMX-Kabel Für eine zuverlässige DMX-Verbindung müssen geschirmte, verdrillte Doppelkabel mit 3-poligen XLR- Steckern verwendet werden. Sie können DMX-Kabel direkt bei Ihrem Highlite International-Händler kaufen oder Ihre eigenen Kabel herstellen. Die Verwendung von XLR-Audiokabeln für die Übertragung von DMX-Daten kann zu einer schlechten Signalqualität und einem unzuverlässigen Betrieb eines DMX-Netzwerks führen. -
Seite 17: Dmx-Verbindung
Compact Par 7 CW/WW DMX-Verbindung Führen Sie die folgenden Schritte durch, um mehrere Geräte an einer DMX-Datenübertragungsleitung anzuschließen: Verwenden Sie ein 3-poliges DMX-Kabel, um den DMX-Ausgang des Steuergeräts mit dem DMX- Eingang des ersten Geräts zu verbinden. 02) Verbinden Sie den DMX-Ausgang des ersten Geräts über ein 3-poliges DMX-Kabel mit dem DMX- Eingang des zweiten Geräts. -
Seite 18: Bedienung
Compact Par 7 CW/WW Bedienung Sicherheitshinweise für den Betrieb Hinweis Dieses Gerät darf nur für die Zwecke verwendet werden, für die es ausgelegt ist. Dieses Gerät ist für den professionellen Gebrauch als Effektstrahler vorgesehen. Es ist nur für die Installation im Innenbereich geeignet. -
Seite 19: Bedienfeld
Compact Par 7 CW/WW 01) Legen Sie im DMX-Konfigurationsmenü die DMX-Startadresse des Geräts fest. Siehe 6.6.3. DMX- Konfiguration auf Seite 22 für weitere Informationen. 02) Wählen Sie im DMX-Konfigurationsmenü den DMX-Kanalmodus aus. Siehe 6.6.3. DMX-Konfiguration auf Seite 22 für weitere Informationen. Siehe 6.7. DMX-Kanäle auf Seite 23. Sie finden hier eine vollständige Übersicht über alle DMX-Kanäle. -
Seite 20: Menü-Übersicht
Compact Par 7 CW/WW Menü-Übersicht Produktcode: 42581... -
Seite 21: Hauptmenü-Optionen
Compact Par 7 CW/WW Hauptmenü-Optionen Im Hauptmenü gibt es folgenden Optionen: 1. Voreingestellte Programme 2. Automodus 3. DMX-Konfiguration 4. Master/Slave-Modus Mit MODE und UP/DOWN können Sie durch das Hauptmenü navigieren. 02) Drücken Sie SETUP, um die Untermenüs zu öffnen. Hinweis: Sie müssen die ausgewählten Optionen oder Werte nicht bestätigen. -
Seite 22: 6.6.1.1. Manueller Farbmodus
Compact Par 7 CW/WW Wählen Sie mit UP/DOWN eine der folgenden Optionen aus: Der Einstellungsbereich geht von Programm 01 bis 04. Sie können eines der manuellen Farbprogramme Pr.01 auswählen. Siehe 6.6.1.1. Manueller Farbmodus auf Seite 21 für weitere Informationen Die Programme 02-04 spielen die voreingestellten Pr.02-Pr.04 Chases ab. -
Seite 23: 6.6.1.2. Voreingestellte Programme
Compact Par 7 CW/WW 6.6.1.2. Voreingestellte Programme Wenn Sie eines der Programme 02-04 ausgewählt haben, können Sie zusätzlich die Geschwindigkeit einstellen und einen Stroboskopeffekt hinzufügen. Drücken Sie die SETUP-Taste, um die Geschwindigkeitseinstellung aufzurufen 01) Drücken Sie die SETUP-Taste, um die Geschwindigkeitseinstellung aufzurufen. 02) Stellen Sie die Geschwindigkeit der voreingestellten Chases mit UP/DOWN ein. -
Seite 24: Dmx-Kanäle
Compact Par 7 CW/WW DMX-Kanäle 2 CH 4 CH Funktion Wert Einstellung Kaltweiß 000–255 Von niedriger zu hoher Intensität (0–100 %) Warmweiß 000–255 Von niedriger zu hoher Intensität (0–100 %) 000-009 Keine Funktion Lineares Stroboskop 010-255 Von niedriger zu hoher Frequenz Keine Funktion 001–004 Farbe 1... -
Seite 25: Fehlersuche
Compact Par 7 CW/WW Fehlersuche Diese Anleitung zur Fehlersuche enthält Lösungen, die von Personen ohne besondere Qualifikation ausgeführt werden können. Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Nicht autorisierte Änderungen am Gerät führen dazu, dass die Garantie erlischt. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 26: Wartung
Compact Par 7 CW/WW Wartung Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren Trennen Sie die Stromversorgung, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Vorbeugende Wartung Hinweis Unterziehen Sie das Gerät vor jedem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ●... -
Seite 27: Korrigierende Wartung
Compact Par 7 CW/WW Korrigierende Wartung Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Öffnen Sie das Gerät auf keinen Fall und nehmen Sie keine Änderungen an ihm vor. Überlassen Sie Reparatur- und Wartungsarbeiten geschulten und fachkundigen Personen. Wenden Sie sich an Ihren Highlite International-Händler für weitere Informationen. -
Seite 28: Deinstallation, Transport Und Lagerung
Compact Par 7 CW/WW Deinstallation, Transport und Lagerung Anweisungen zur Deinstallation WARNUNG Die unsachgemäße Deinstallation kann zu schweren Verletzungen und Sachschäden führen. ● Lassen Sie das Gerät abkühlen, bevor Sie es abbauen. ● Trennen Sie es vor der Deinstallation von der Stromversorgung. ●... - Seite 29 Compact Par 7 CW/WW Produktcode: 42581...
