8. INSTALLATION DES GERÄTS
8.1
Einbau in die Arbeitsplatte
Dieses Gerät gehört zur Klasse 3.
Die nachstehend beschriebenen Eingriffe erfordern auch Maurer- und/oder
Tischlerarbeiten und müssen daher vom Fachmann ausgeführt werden.
Der Einbau ist in Tragstrukturen aus verschiedenen Materialien möglich wie
Mauerwerk, Metall, Massivholz und Holz mit Kunststofffurnier, sofern es
wärmebeständig ist (T 90°C).
8.1.1 Einbau in die Tragstruktur eines traditionellen Einbaumodells

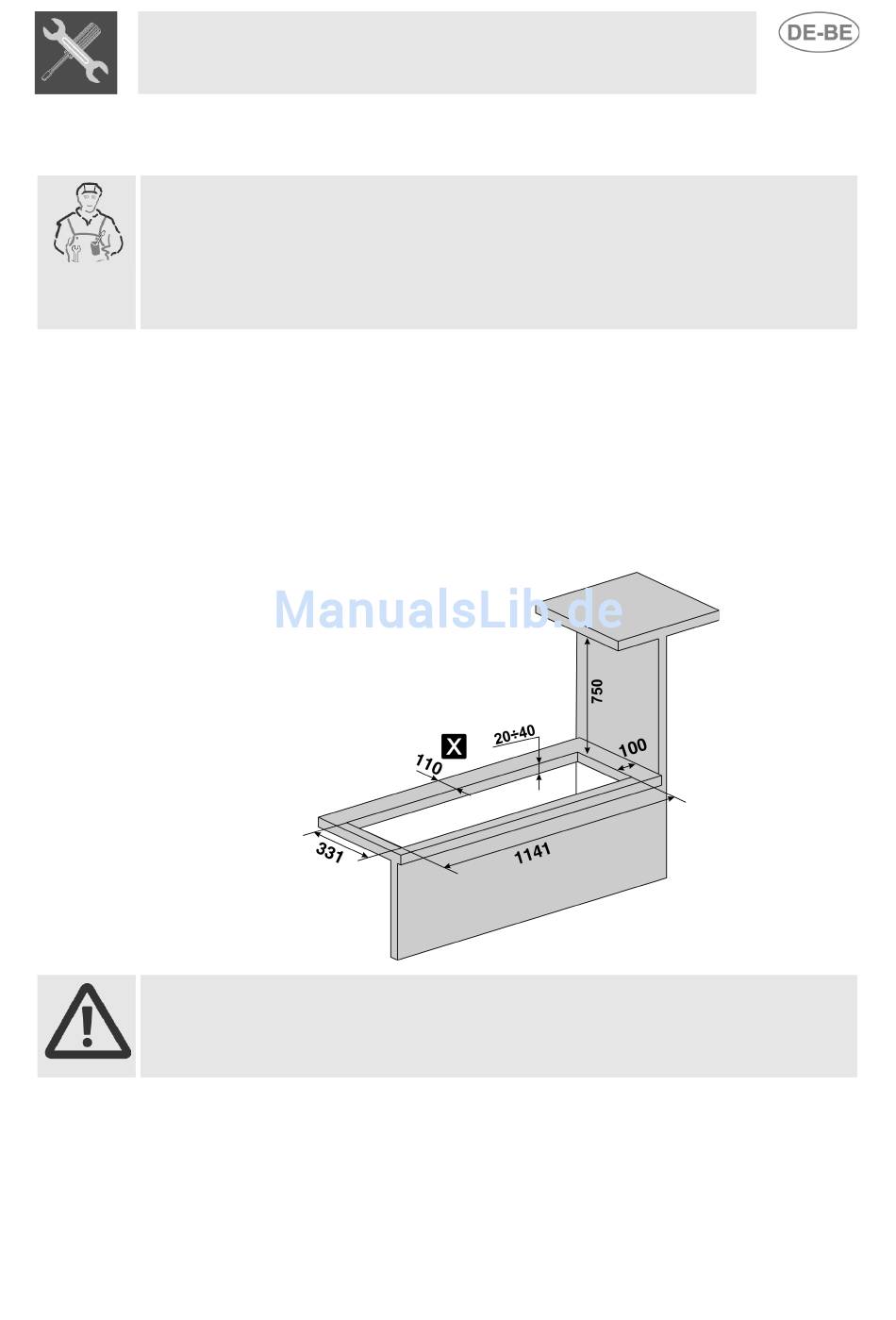

Die Arbeitsplatte mit einem Ausschnitt versehen, der die in der Abbildung
angegebenen Abmessungen hat. Zum hinteren Rand einen Mindestabstand
von 110 mm einhalten. Dieses Gerät kann an Wänden aufgestellt werden,
die die Höhe der Arbeitsplatte überschreiten, sofern der in der Abbildung
angegebene Abstand von 100 mm eingehalten wird, um Schäden durch
Überhitzung
zu
vermeiden.
Sicherstellen,
dass
zwischen
den
Gaskochstellen und einem eventuell darüber angebrachten Möbel ein
Mindestabstand von 750 mm eingehalten wird.
1)
ACHTUNG: WENN EIN KOCHFELD MIT OVALBRENNER EINGEBAUT
WIRD, MUSS DER ABSTAND „X" VON DER HINTEREN WAND NICHT
110 mm, SONDERN 300 mm BETRAGEN.
Die beiliegende Dichtung sorgfältig auf der Arbeitsplatte um den Ausschnitt
herum anbringen und leicht mit den Händen andrücken, damit sie überall gut
haftet. Anschließend das Kochfeld mit den beiliegenden 12 Bügeln an der
Tragstruktur befestigen. Siehe Abschnitt „8.2 Befestigung des Geräts am
Möbel".
