2. Einbau in die Arbeitsplatte ___________________________ 85
2.1 Befestigung an der Tragstruktur ________________________________________85
2.2 Anbringung der Dichtung _____________________________________________86
2.3 Befestigung mit Bügeln_______________________________________________86
3. Stromanschluss ___________________________________ 87
4. Gasanschluss_____________________________________ 88
4.1 Flüssiggasanschluss_________________________________________________89
4.2 Belüftung der Räume ________________________________________________89
4.3 Abfuhr der Abgase __________________________________________________89
5.1 Entfernen des Oberteils des Kochfelds___________________________________90
5.2 Einstellung für Flüssiggas_____________________________________________91
5.3 Einstellung für Methan _______________________________________________92
5.4 Einstellung für Methangas G25/20mbar __________________________________92
5.5 Einstellung der Primärluft _____________________________________________92
5.6 Wiedereinbau des Oberteils des Kochfelds _______________________________93
5.7 Einstellen der Kleinstellung für Methan___________________________________93
5.8 Einstellen der Kleinstellung für Flüssiggas ________________________________93
5.9 Anordnung der Brenner auf dem Kochfeld ________________________________93
5.10 Schmieren der Gashähne_____________________________________________93
6.1 Die Bedienblende ___________________________________________________94
7. Gebrauch des Kochfelds ____________________________ 95
7.1 Anordnung der Topfträgerroste ________________________________________95
7.4 Topfdurchmesser ___________________________________________________97
8. Reinigung und Pflege _______________________________ 98
8.1 Reinigung des Kochfelds _____________________________________________98
8.2 Reinigung der Komponenten __________________________________________98
DIE GÜLTIGKEIT DIESER ANWEISUNGEN BESCHRÄNKT SICH AUF DIE LÄNDER, DEREN
KENNUNGEN AUF DEM DECKBLATT DER VORLIEGENDEN GEBRAUCHSANLEITUNG
ANGEGEBEN SIND.
DIESES KOCHFELD IST EIN EINBAUGERÄT DER KLASSE 3.
ANLEITUNGEN FÜR DEN INSTALLATEUR: Sie richten sich an den Fachmann, der
mit der Überprüfung der Gasanlage, der Installation, der Inbetriebnahme und der
Abnahme des Geräts betraut ist.
ANLEITUNGEN FÜR DEN BENUTZER: Sie umfassen die Hinweise zum Gebrauch
sowie die Beschreibung der Bedieneinrichtungen und der richtigen Verfahrensweisen
zur Reinigung und Pflege des Geräts.

Inhaltsverzeichnis

83

Werbung

Inhaltsverzeichnis
loading

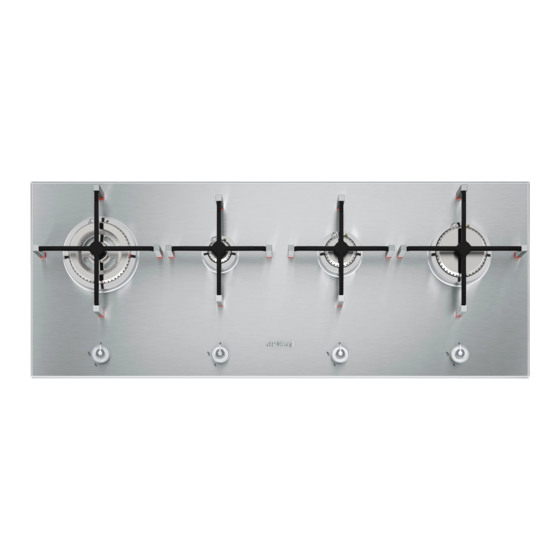

Inhaltszusammenfassung für Smeg px 140

  • Seite 1: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Hinweise zur Sicherheit und zum Gebrauch __________________ 84 2. Einbau in die Arbeitsplatte ___________________________ 85 2.1 Befestigung an der Tragstruktur ________________________________________85 2.2 Anbringung der Dichtung _____________________________________________86 2.3 Befestigung mit Bügeln_______________________________________________86 3. Stromanschluss ___________________________________ 87 4. Gasanschluss_____________________________________ 88 4.1 Flüssiggasanschluss_________________________________________________89 4.2 Belüftung der Räume ________________________________________________89 4.3 Abfuhr der Abgase __________________________________________________89 5.
  • Seite 2: Hinweise Zur Sicherheit Und Zum Gebrauch

    Hinweise zur Sicherheit und zum Gebrauch Hinweise zur Sicherheit und zum Gebrauch DIESES HANDBUCH IST INTEGRALER BESTANDTEIL DES GERÄTS. ES MUSS FÜR DIE GESAMTE LEBENSDAUER DES KOCHFELDS GRIFFBEREIT AUFBEWAHRT WERDEN. VOR DEM GEBRAUCH DES KOCHFELDS SOLLTEN DAS HANDBUCH UND ALLE IN IHM ENTHALTENEN ANWEISUNGEN AUFMERKSAM GELESEN WERDEN.
  • Seite 3: Anleitungen Für Den Installateur

    Anleitungen für den Installateur Einbau in die Arbeitsplatte nachstehend beschriebene Vorgang erfordert auch Maurer- und/oder Tischlerarbeiten und muss daher vom Fachmann ausgeführt werden. Der Einbau ist in Tragstrukturen aus verschiedenen Materialien möglich wie Mauerwerk, Metall, Massivholz Holz Kunststofffurnier, sofern wärmebeständig ist (T 90°C). 2.1 Befestigung an der Tragstruktur Die Arbeitsplatte der Tragstruktur mit einem Ausschnitt versehen, der die in der Abbildung angegebenen Abmessungen hat.
  • Seite 4: Anbringung Der Dichtung

    Anleitungen für den Installateur 2.2 Anbringung der Dichtung Die beiliegende Dichtung wie in den Abbildungen unten gezeigt sorgfältig auf der Arbeitsplatte um den Ausschnitt herum anbringen und leicht mit den Händen andrücken, damit sie überall gut haftet. Die Maßangaben in der Abbildung beachten. Die lange vordere Seite muss bündig mit dem Rand des Ausschnitts sein.
  • Seite 5: Stromanschluss

    Anleitungen für den Installateur Stromanschluss Sicherstellen, dass die Netzspannung und die Dimensionierung der Netzleitung den Kenndaten auf dem Typenschild entsprechen, das unter der Schutzabdeckung des Geräts angebracht ist. Dieses Typenschild darf keinesfalls entfernt werden. Der Stecker des Netzkabels und die Wandsteckdose müssen vom selben Typ sein und den geltenden Bestimmungen über elektrische Anlagen entsprechen.
  • Seite 6: Gasanschluss

    Anleitungen für den Installateur Gasanschluss Der Anschluß an die Gasversorgung muß mit einem Kupferrohr oder einem an der Wand befestigten Schlauch gemäß den geltenden Normen erfolgen. Zur Erleichterung des Anschlusses kann der Anschlußstutzen A seitlich ausgerichtet werden. Dazu die Sechskantmutter B lösen, den Anschlußstutzen A in die gewünschte Position drehen und wieder mit der Sechskantmutter B befestigen (die Dichtheit ist durch einen zweikegeligen Messingring gewährleistet).
  • Seite 7: Flüssiggasanschluss

    Anleitungen für den Installateur 4.1 Flüssiggasanschluss Einen Druckregler verwenden und den Anschluss an die Gasflasche vorschriftsmäßig ausführen. Sicherstellen, dass der Speisedruck den Angaben in der Tabelle in Abschnitt 5.2 „Einstellung für Flüssiggas“ entspricht. 4.2 Belüftung der Räume Das Gerät muss gemäß den geltenden Bestimmungen in einem permanent belüfteten Raum installiert werden.
  • Seite 8: Anpassung An Die Verschiedenen Gasarten

    Anleitungen für den Installateur Anpassung an die verschiedenen Gasarten Die nachstehend beschriebenen Arbeiten müssen ausgeführt werden, bevor das Gerät gespeist wird. Die Kochmulde ist für Methangas G20 (2H) mit einem Druck 20 mbar geprüft. Falls das Gerät mit anderen Gastypen betrieben wird, müssen die Brennerdüsen ausgetauscht, sowie die Hauptluft nachgestellt werden.
  • Seite 9: Einstellung Für Flüssiggas

    Anleitungen für den Installateur 5.2 Einstellung für Flüssiggas Die Schraube C lockern und den Luftregler D bis zum Anschlag niederdrücken. Mit einem 7mm-Maulschlüssel die Düse E ausbauen und die für die verwendete Gasart geeignete Düse nach den Angaben in den Bezugstabellen einbauen.
  • Seite 10: Einstellung Für Methan

    Anleitungen für den Installateur 5.3 Einstellung für Methan Die Kochmulde ist für Methangas G20 (2H) mit einem Druck von 20 mbar geprüft. Soll das Gerät wieder in den Betriebszustand für diesen Gastyp gebracht werden, sind die gleichen, im Abschnitt “5.2 Einstellung für Flüssiggas ” beschriebenen Arbeitsgänge durchzuführen, dabei aber die für das Methangas bestimmten Düsen verwenden und die entsprechende Nachstellung der Hauptluft vornehmen (siehe nachstehende Tabelle und im Abschnitt "5.5 Einstellung der Primärluft”.
  • Seite 11: Wiedereinbau Des Oberteils Des Kochfelds

    Anleitungen für den Installateur 5.6 Wiedereinbau des Oberteils des Kochfelds Die Anweisungen von Abschnitt „ Entfernen des Oberteils des Kochfelds“ in der umgekehrten Reihenfolge ausführen. Die Topfträgerroste nach den Anweisungen in Abschnitt „ Anordnung der Topfträgerroste“ anordnen. 5.7 Einstellen der Kleinstellung für Methan Die Komponenten des Brenners wieder anbringen und die Schalter auf die Knebelstifte der Hähne stecken.
  • Seite 12: Anleitungen Für Den Benutzer

    Anleitungen für den Benutzer Beschreibung der Bedieneinrichtungen 6.1 Die Bedienblende Alle Bedien- und Anzeigeinrichtungen des Kochfelds befinden sich auf der Bedienblende. BEDIENZONE Kochfeld mit 4 Kochstellen BESCHREIBUNG DES SCHALTERS Zum Zünden der Flamme müssen Sie den Schalter niederdrücken und entgegen dem Uhrzeigersinn auf das kleine Flammensymbol (Kleinstellung) drehen.
  • Seite 13: Gebrauch Des Kochfelds

    Anleitungen für den Benutzer Gebrauch des Kochfelds Vergewissern Sie sich, dass die Brenner, Flammenkränze Topfträgerroste richtig montiert sind. Die Nasen A auf dem Flammenkranz müssen in den Nuten B des Brenners zu sitzen kommen. Die Zündkerze und das Thermoelement D auf dem Kochfeld müssen sich in die Löcher C des Brenners einfügen.
  • Seite 14 Anleitungen für den Benutzer Vergewissern Sie sich, dass die Topfträgerroste richtig über den Brennern zentriert sind und vollständig aufsitzen. Andernfalls müssen sie erneut richtig positioniert werden. FALSCH RICHTIG FALSCH RICHTIG Nachdem alle Topfträgerroste wie oben beschriebenen positioniert wurden, befindet sich das Kochfeld in dem in der nachstehenden Abbildung gezeigten Zustand, in dem die Füße der Topfträgerroste ein Muster aus vertikalen und horizontalen Linien bilden.
  • Seite 15: Einschalten Der Brenner Mit Sicherheitsvorrichtung

    Anleitungen für den Benutzer 7.2 Einschalten der Brenner mit Sicherheitsvorrichtung Bei jedem Schalter ist der zugehörige Brenner angegeben (das nebenstehende Beispiel bezieht sich auf den Brenner vorne links). Das Gerät verfügt über eine elektronische Zündung. Zum Zünden des Brenners müssen Sie lediglich den Schalter niederdrücken und entgegen dem Uhrzeigersinn auf das kleine Flammensymbol (Kleinstellung) drehen, bis die Zündung erfolgt ist.
  • Seite 16: Reinigung Und Pflege

    Anleitungen für den Benutzer Reinigung und Pflege Das Gerät muss vor jedem Eingriff zunächst vom Stromnetz getrennt werden. Das Gerät nicht mit einem Dampfstrahl reinigen. 8.1 Reinigung des Kochfelds Damit das Kochfeld in einem perfekten Zustand bleibt, sollten Sie es regelmäßig nach jedem Gebrauch reinigen.
