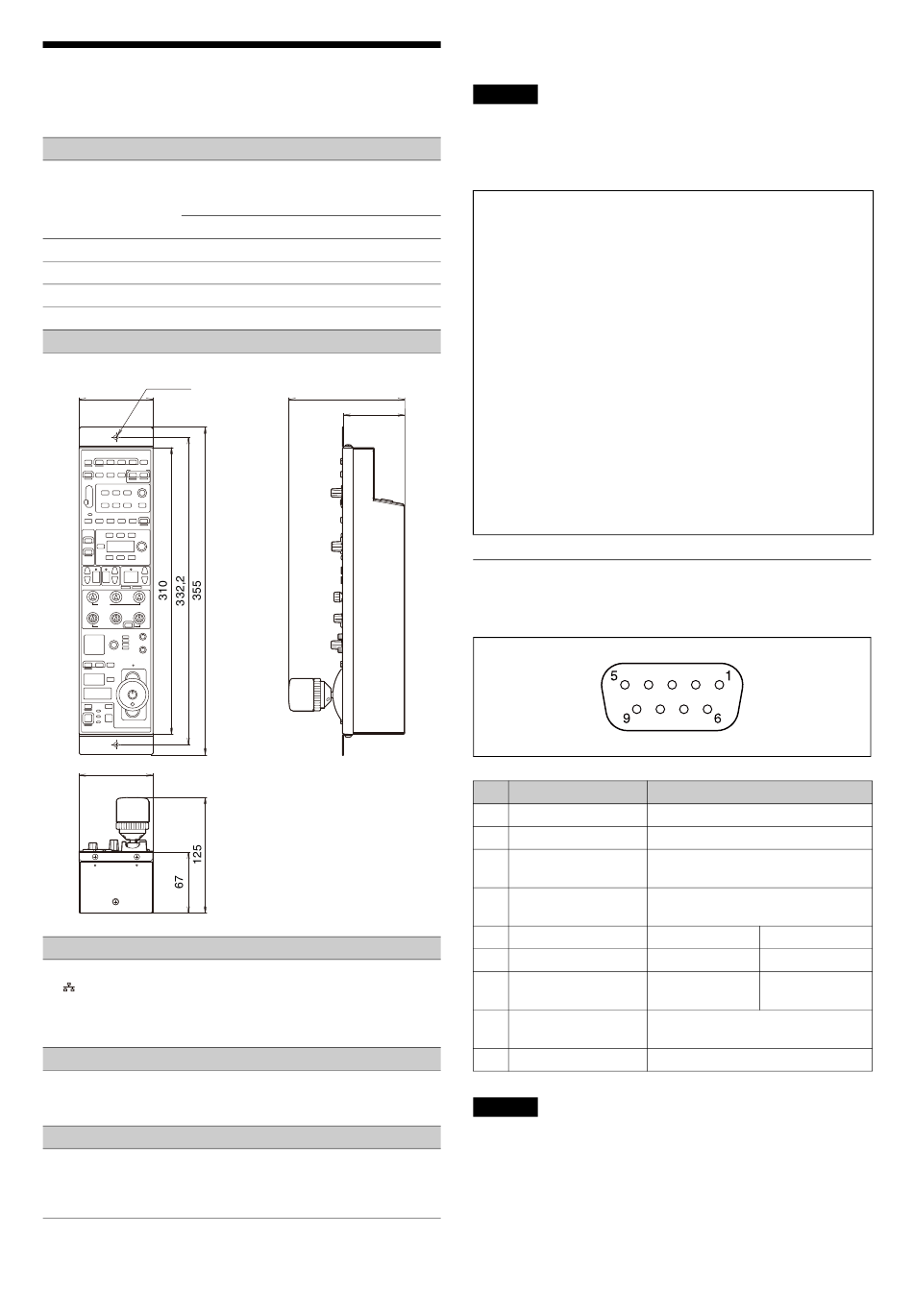

Technische Daten
Allgemein
Stromversorgung
10,5 V bis 30 V Gleichspannung (bei
Gebrauch des CCU/CNU REMOTE-
Anschlusses, EXT I/O-Anschlusses)
PoE (gemäß IEEE802.3af Class 2)
Leistungsaufnahme
4 W
Betriebstemperatur
5 °C bis 40 °C
Lagerungstemperatur
–20 °C bis +55 °C
Gewicht
1,4 kg
Außenabmessungen (Einheit: mm)
2- ∅5
80
80
Eingänge/Ausgänge
REMOTE
(NETWORK)
RJ-45 8-polig (1)
10BASE-T, 100BASE-TX, 1000BASE-T
CCU/CNU
8-poliger Multi-Anschluss (1)
EXT I/O
D-Sub 9-polig, Buchse (1)
Mitgeliefertes Zubehör
Vor Verwendung dieses Geräts (1)
Bedienungsanleitung (CD-ROM) (1)
Schalterbelegungsetikett (1)
Optionales Zubehör
Fernbedienungskabel CCA-5-3 (3 m)
Fernbedienungskabel CCA-5-10 (10 m)
Fernbedienungskabel CCA-5-30 (30 m)
EXT I/O-Anschluss (JAE DE-9PF-N, 1-568-182-11)
Änderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten.
Hinweis
Der Servicemodus des Geräts wird über die folgende URL
aufgerufen: http:192.168.1.1/service
Wenn die Einstellungen für den Servicemodus geändert
wurden, können Reparaturen erforderlich sein.
Hinweise
• Bestätigen Sie vor dem Gebrauch immer, dass das Gerät
richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR
SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER
NICHT BEGRENZT AUF KOMPENSATION ODER
ERSTATTUNG, AUFGRUND VON VERLUST VON
AKTUELLEN ODER ERWARTETEN PROFITEN DURCH
FEHLFUNKTION DIESES GERÄTS ODER AUS
JEGLICHEM ANDEREN GRUND, ENTWEDER
WÄHREND DER GARANTIEFRIST ODER NACH
ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
125
67
• SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE
JEDER ART VON DEN BENUTZERN DIESES GERÄTS
ODER VON DRITTER SEITE ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG
ODER EINSTELLUNG VON DIENSTLEISTUNGEN
BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM
GRUND ÜBERNEHMEN.
Pinbelegung
Anschluss EXT I/O (9-polig, Buchse)
Pin
1
2
3
4
5
6
7
8
9
Hinweis
Der TALLY-Eingang von EXT I/O kann im Legacy-Modus und
im Bridge-Modus verwendet werden. Im MCS-Modus ist er
deaktiviert.
23
Name des Signals
Technische Daten
PREVIEW S1
Kontakt (Max. 200 mA)
PREVIEW S2
Kontakt (Max. 200 mA)
PREVIEW IN
Eingang Taste PREVIEW
(ON: GND, OFF: Offen)
CALL OUT
Ausgang CALL
(Open-Collector, Max. 30 mA)
TALLY ENABLE
ON: GND
R TALLY IN
R TALLY IN
PREVIEW IN/
G TALLY IN
G TALLY IN
POWER IN
Stromversorgungseingang (10,5 V
bis 30 V)
GND
GND
OFF: Offen
–
PREVIEW IN
