Anschlussbeispiele

Stromausgang 4-20 mA HART
1

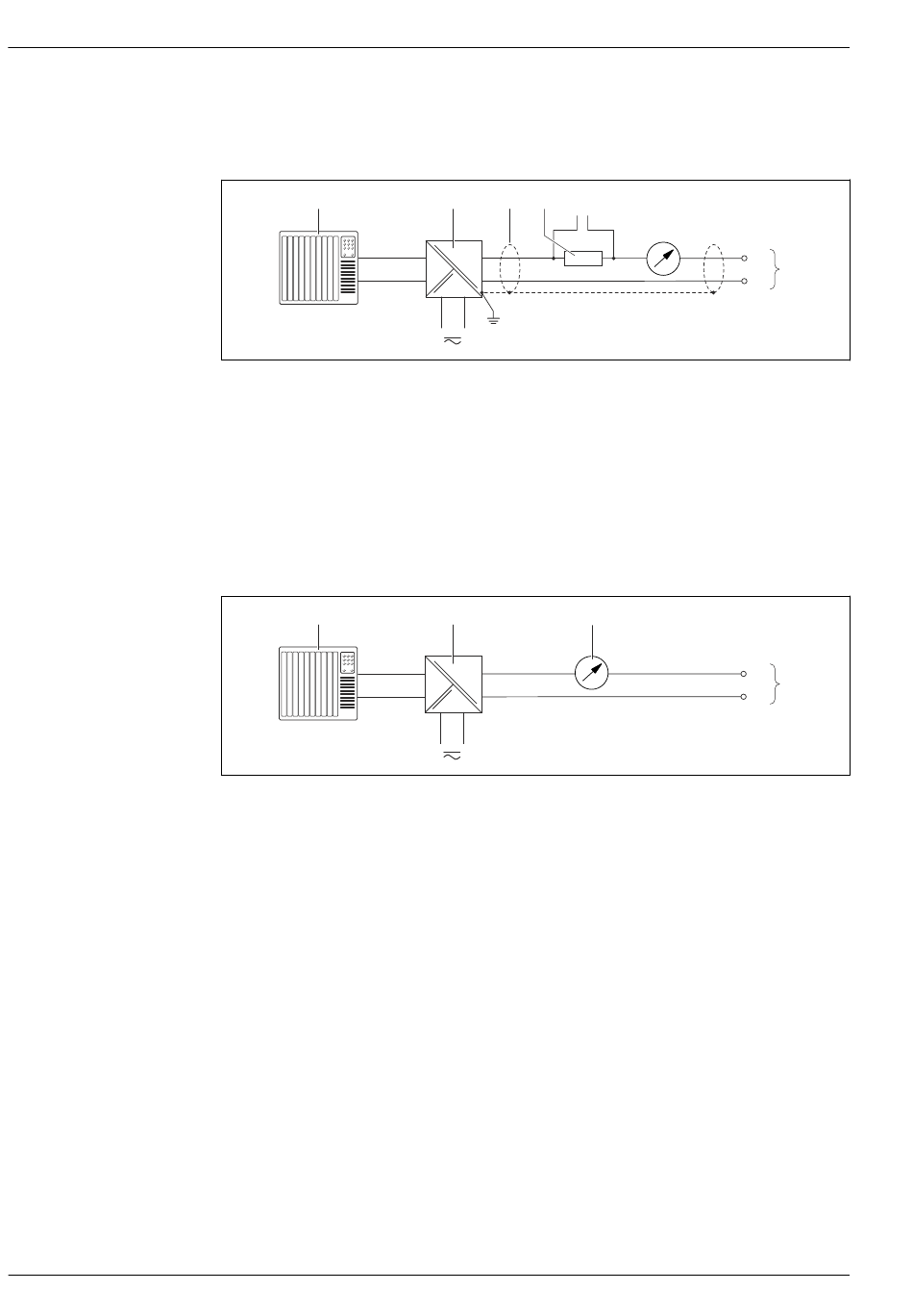

 1 Anschlussbeispiel für Stromausgang 4-20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N) (→  26)
3 Kabelschirm, Kabelspezifikation beachten (→  26)
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  10)
5 Anschluss für HART-Bediengeräte (→  61)
6 Analoges Anzeigeinstrument: Maximale Bürde beachten (→  10)
7 Messumformer
Stromausgang 4-20 mA
1
+
–
 2 Anschlussbeispiel für Stromausgang 4-20 mA (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N) (→  20)
3 Analoges Anzeigeinstrument: Maximale Bürde beachten (→  10)
4 Messumformer
2 3 4 5
+
-
2 3
4...20 mA
+
-
Proline Promass E 200
6
4...20 mA
+
7
-
+
4
-
