Valetta CLASSIC Montageanleitung Seite 12

MONTAGEANLEITUNG
CLASSIC TRAGROHRMARKISE

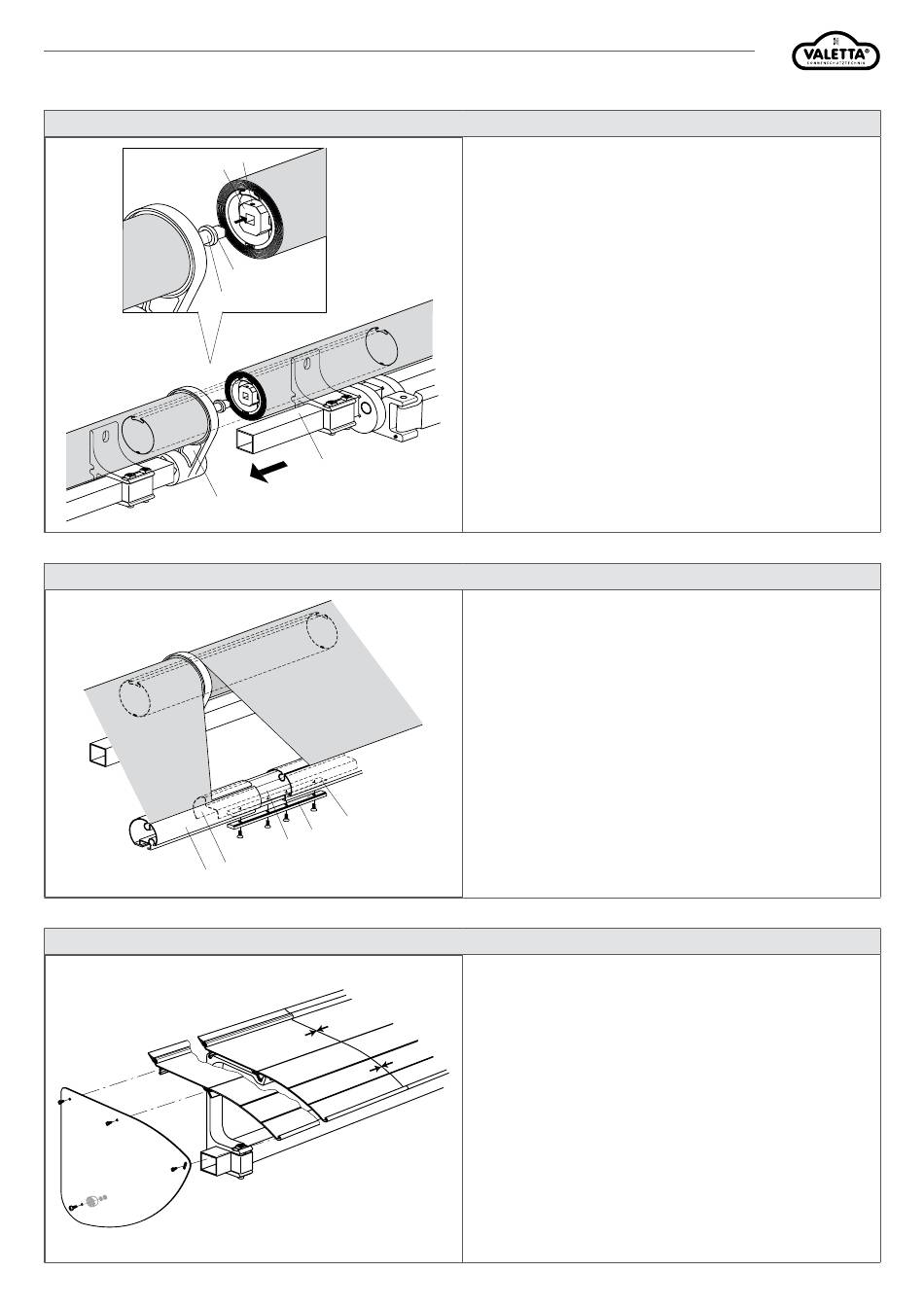

KOPPELN DER TUCHWELLE
49
52
KOPPELN DER FALLSCHIENE
8
KOPPELN DES REGENSCHUTZDACHES
50
51
48
5
54
55
53
53
Technische Änderungen vorbehalten.
ACHTUNG!
Die zu koppelnden Felder müssen die gleiche Anzahl von Stoffwicklungen
haben und die Kedergassen der Tuchwellen in einer Flucht sein. Beim
Aufschieben des zu koppelnden Feldes muss der Kopplungsvierkant (48)
in den Tuchwelleneinsatz
(49) des zu koppelnden Feldes eingeschoben und mit Gewindestift (50)
gesichert (SW 3) werden.
Distanzscheibe (51) nicht vergessen.
Sicherungsbänder der Gelenkarme entfernen.
Markise komplett ausfahren. Überprüfen, ob die Ausfallprofile der bei-
den Felder horizontal auf gleicher Höhe sind. Sollten sie nicht waage-
recht stehen, nach Mo.Anl. S.5 „Neigungseinstellung" verfahren.
Wichtig für eine spannungsfreie Montage!
Markise einfahren.
Tuchabstand überprüfen. Abstand muss links und rechts des Mittellagers
(52) gleich sein. Ansonsten Korrektur vornehmen.
Markise ca. 30 cm ausfahren.
Fallschiene (8) mit Kopplungsprofil (53) verbinden. Kopplungsprofil mittig
ausrichten. Kopplungsstab innen (54 ) in Fallschienennut einschieben
und mit Kopplungsstab aussen (55 ) verschrauben (Innensechskant-
schlüssel SW 4).
Volant in die Nut des Ausfallprofils einschieben. Endkappe auf Ausfallpro-
fil schieben und mit Senkschrauben sichern.
Träger für Regendach und Seitenteile Regendach wie in Kapitel (Montage
Regenschutzdach) beschrieben montieren. Regendach wird mittig der
Gesamtbreite der gekoppelten Markise stumpf gestossen montiert.
Seite 12
Rev.0/2021_
10.2021
