Valetta CLASSIC Montageanleitung Seite 9

MONTAGEANLEITUNG
CLASSIC TRAGROHRMARKISE

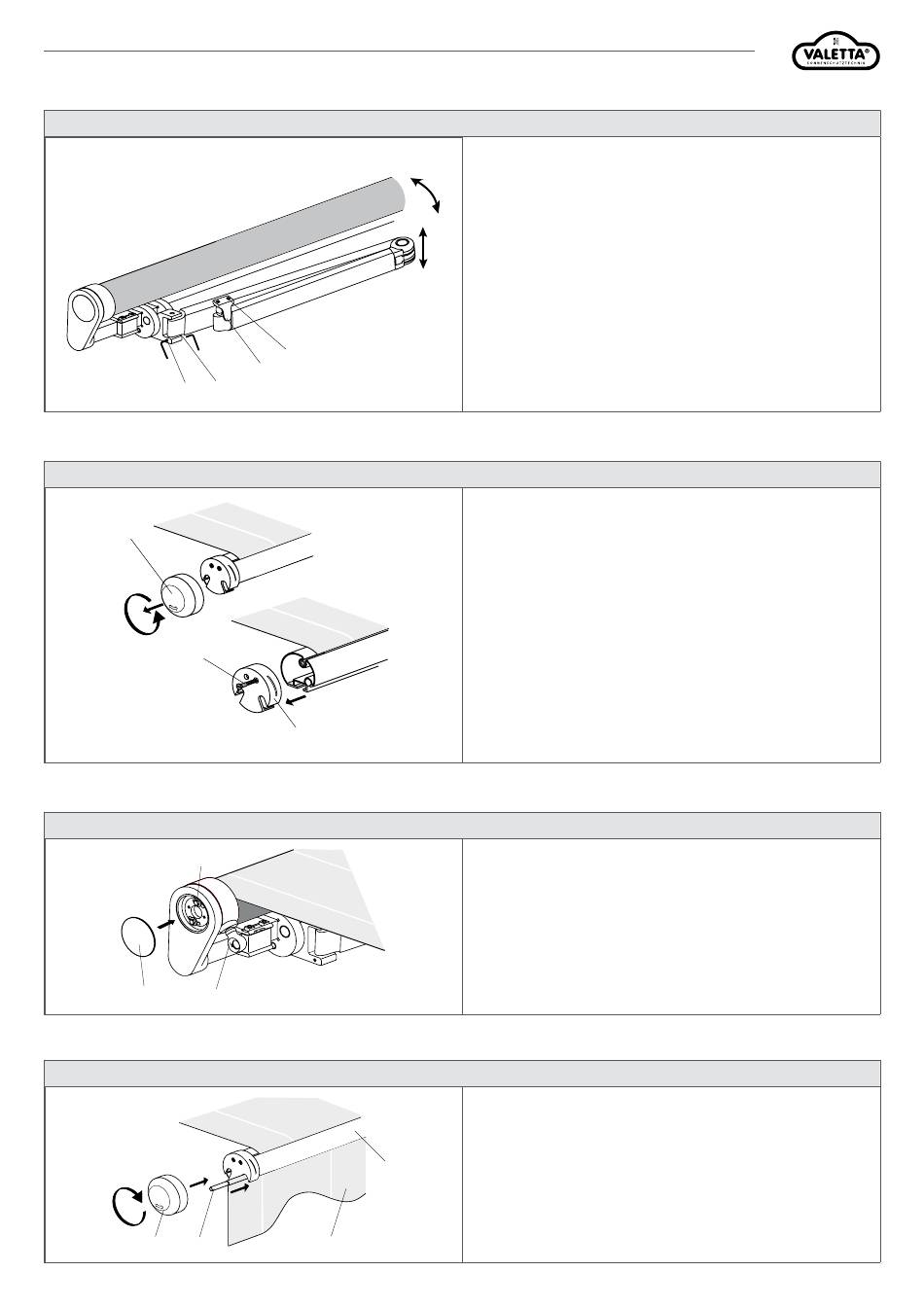

WAAGRECHTE UND AXIALE EINSTELLUNG DER MARKISENARME
24 23
ABSTAND ZUM TRAGROHR KORRIGIEREN
25
27
GETRIEBEEINSTELLUNG (VOREINGESTELLT)
30
32 31
VOLANT
25 33
axiale
Einstellung
waagerechte
Einstellung
28
29
26
8
9
Technische Änderungen vorbehalten.
Sollten die Arme bei eingefahrener Markise nicht waagrecht stehen, so
ist wie folgt zu verfahren:
Markise einfahren.
Zur Markisenmitte zeigender Gewindestift innen (23) in
Neigungswinkeleinstellung lösen (Innensechskantschlüssel SW 3). Durch
Anziehen bzw. Lösen des gegenüberliegenden, äußeren Gewindestiftes
(24) in Neigungswinkeleinstellung den Arm waagrecht stellen.
HINWEIS:
Anziehen des Gewindestiftes => Arm bewegt sich nach oben
Lösen des Gewindestiftes => Arm bewegt sich nach unten
Markise aus- und einfahren und Einstellung überprüfen
ACHTUNG!
Nach Einstellung der Arme müssen beide Gewindestifte (23 + 24) wieder
fest angezogen werden.
Sollten die Arme bei eingefahrener Markise keinen gleichmässigen
Abstand zum Tragrohr haben (Arme dürfen auch gleichmässig am
Tragrohr anliegen) so ist wie folgt zu verfahren (axiale Einstellung):
Markise ca. 5 cm ausfahren. Fallschienenkappe (25) li. und re. von
Adapter/Fallschiene abschrauben. Befestigungsschrauben am Adapter
lösen und Adapter (26) von Fallschiene ziehen. Markisentuch im
Ausfallprofil lösen.
Hierzu Schrauben (27) links und rechts komplett ausschrauben.
Sechskantschrauben (28) am Fallschienenhalter (29) mit
Innensechskantschlüssel SW 6 an beiden Armen lösen.
Fallschiene und Markisentuch ausmitteln, sowie die Arme ausrichten.
Sechskantschrauben (28) wieder anziehen.
Markisentuch mit Schrauben (27) li. und re. wieder festsetzen.
Markise aus- und einfahren und die Einstellungen überprüfen.
Fallschienenkappen (25) wieder aufschrauben.
Ist die Getriebeposition nicht optimal voreingestellt, so kann die Position
angepasst werden.
Markise ganz ausfahren Sechskantschrauben (30) am Seitenlager lösen
Getriebeöse (31) in Bedienungsposition drücken und anschliessend
sichern Colordeckel (32) seitlich aufdrücken
Endkappe (25) der Fallschiene (8) abdrehen. Rundkeder (33) in Volant (9)
einziehen. Volant mit Rundkeder in Fallschiene einschieben.
Endkappe wieder aufdrehen.
TIPP:
Um den Volant wintersicher lagern zu können, Endkappe abdrehen und
Volant aus der Fallschiene ziehen. Anschließend Endkappe (25) wieder
auf Fallschiene (8) drehen.
Seite 9
Rev.0/2021_
10.2021
