MONTAGEANLEITUNG
CLASSIC TRAGROHRMARKISE

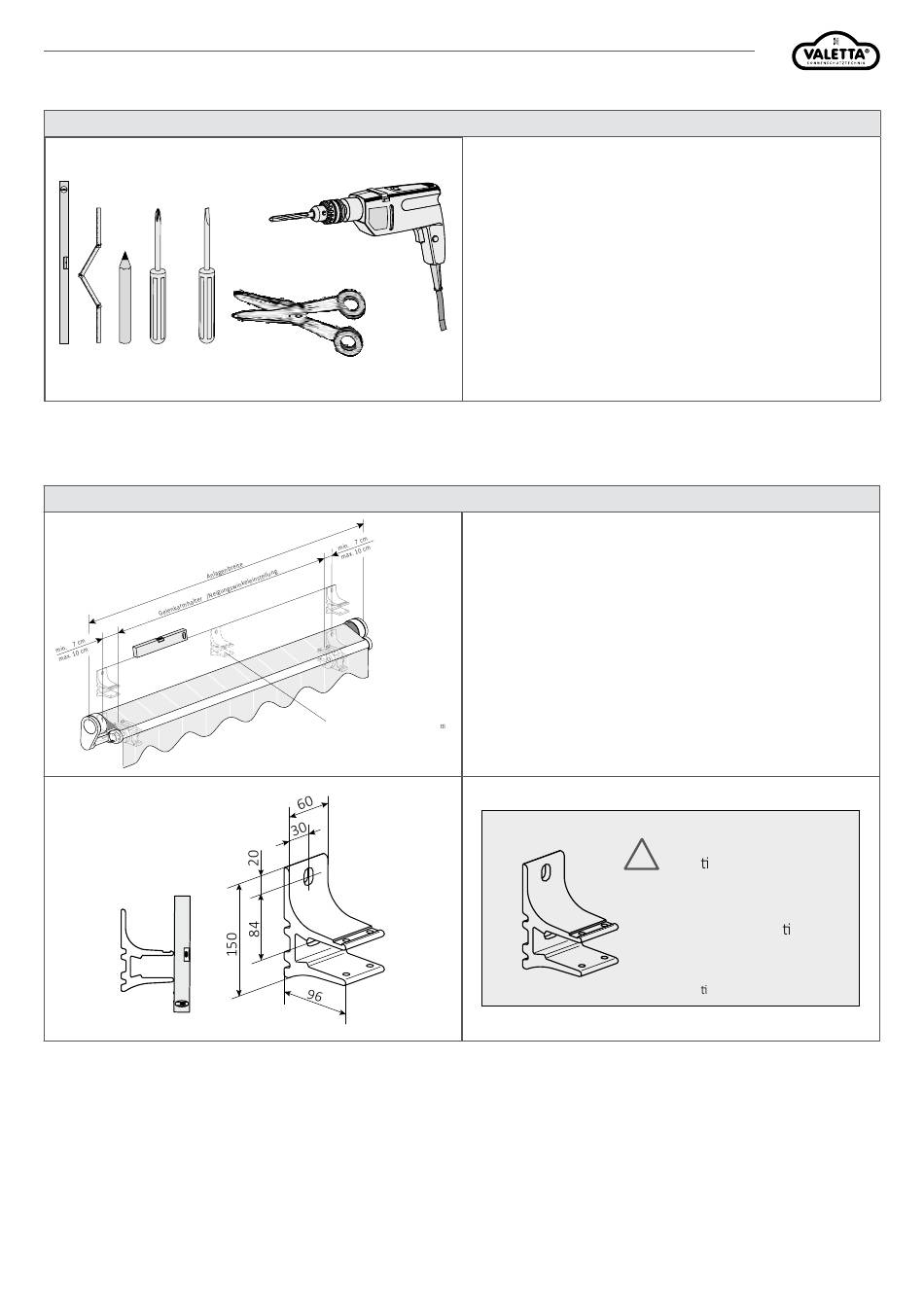

EMPFOHLENES MONTAGEWERKZEUG

WANDMONTAGE
Entsprechend der Ausführung ist das passende Montagewerkzeug zu
wählen. Das mitgelieferte Montagematerial ist vor Montage auf seine
Tauglichkeit und auf seine Eignung für die örtlichen Gegebenheiten zu
prüfen!
ACHTUNG!
Um Beschädigungen zu vermeiden, Teile am Besten auf Luftpolsterfolie
bis zur Verwendung liegen lassen.
Gesamte Markisenbreite (Anlagenbreite) auf Wand anzeichnen. Flucht
mit Richtschnur festlegen (waagrecht). Das Achsmaß der Markise d.h.
das Maß von Mitte Gelenkarmhalter/Neigungswinkeleinstellung bis
Mitte Gelenkarmhalter/Neigungswinkeleinstellung ausmessen und auf
die Wand fixierte Markisenbreite übertragen.
Konsolen max. 10 cm vom Gelenkarmhalter/Neigungswinkeleinstellung
entfernt an Wand verschrauben und parallel ausrichten. Konsolen kön-
nen ausser- oder innerhalb der Gelenkarmhalter/Neigungswinkeleinstel-
lung montiert werden.
bis Anlagenbreite 4m = 2 Konsolen
ab 4,01m Anlagenbreite = 3. Konsole (mi g)
Seite 6
Rev.0/2021_
Technische Änderungen vorbehalten.
10.2021
!
Befes gungsmaterial
muss unbedingt mit
vorhandenem Montage-
untergrund abges mmt
werden!
2 Befes gungspunkte
