6 IR-EINGANG
7 DC 12V

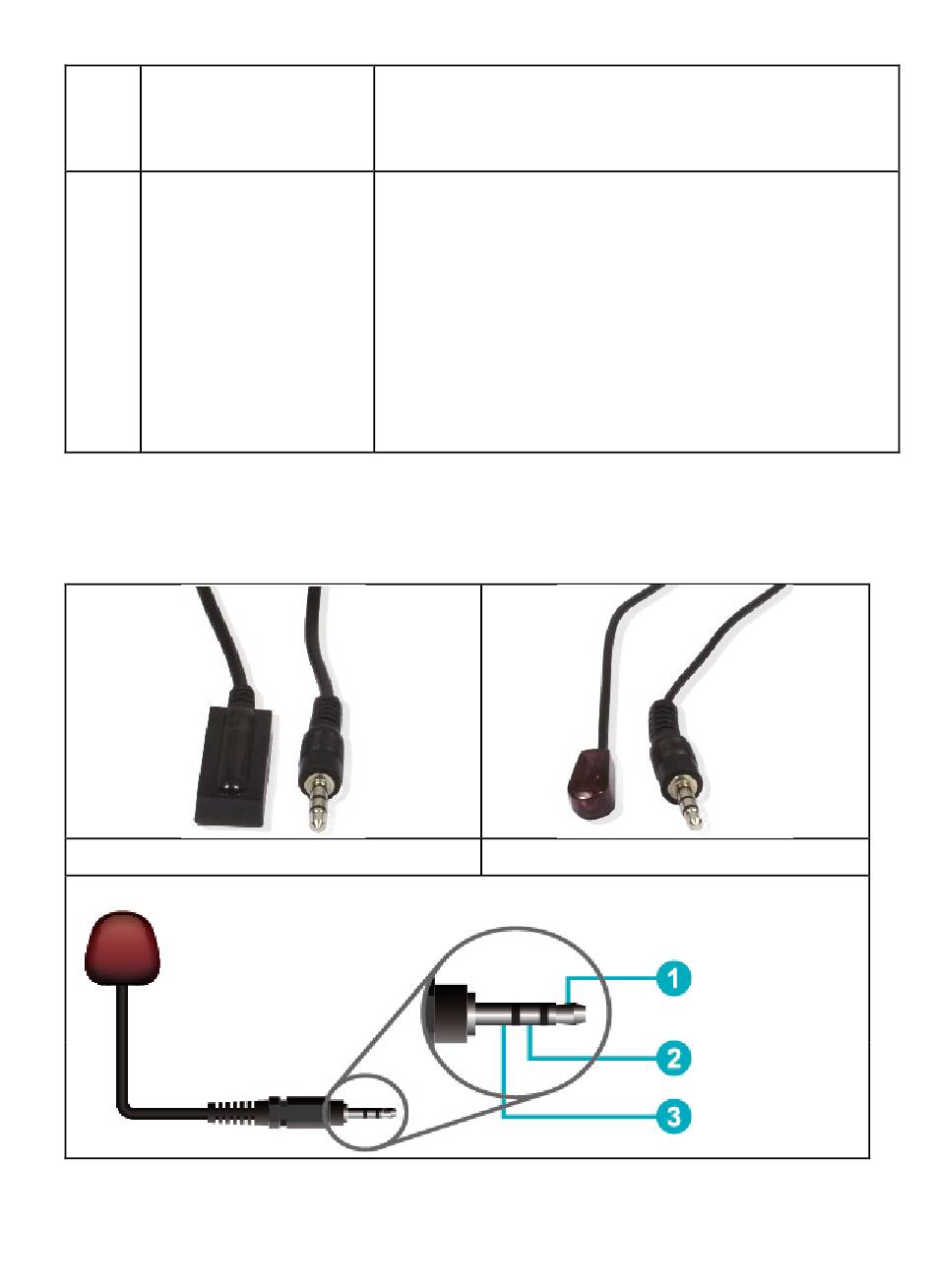

5.3 IR Pin Definition

Die Definition des IR-Empfängers und des Blaster-Pins lautet wie folgt:
IR EMPFÄNGER
IR Blaster
Schließen Sie das Kabel an den Breitband-
IR-Empfänger an. Das IR-Signal wird an
den IR OUT-Port des Senders gesendet
Stecken Sie das DC 12V/1A-Netzteil in das
Gerät und verbinden Sie den Adapter mit
einer Steckdose.
(Hinweis: Der Extender unterstützt die
PoC-Funktion, d.h. entweder der Sender
oder der Empfänger wird über das
12V/1A Netzteil mit Strom versorgt, der
andere braucht keinen Strom).
8
IR BLASTER
IR Blaster
Signal
Energie
NC
