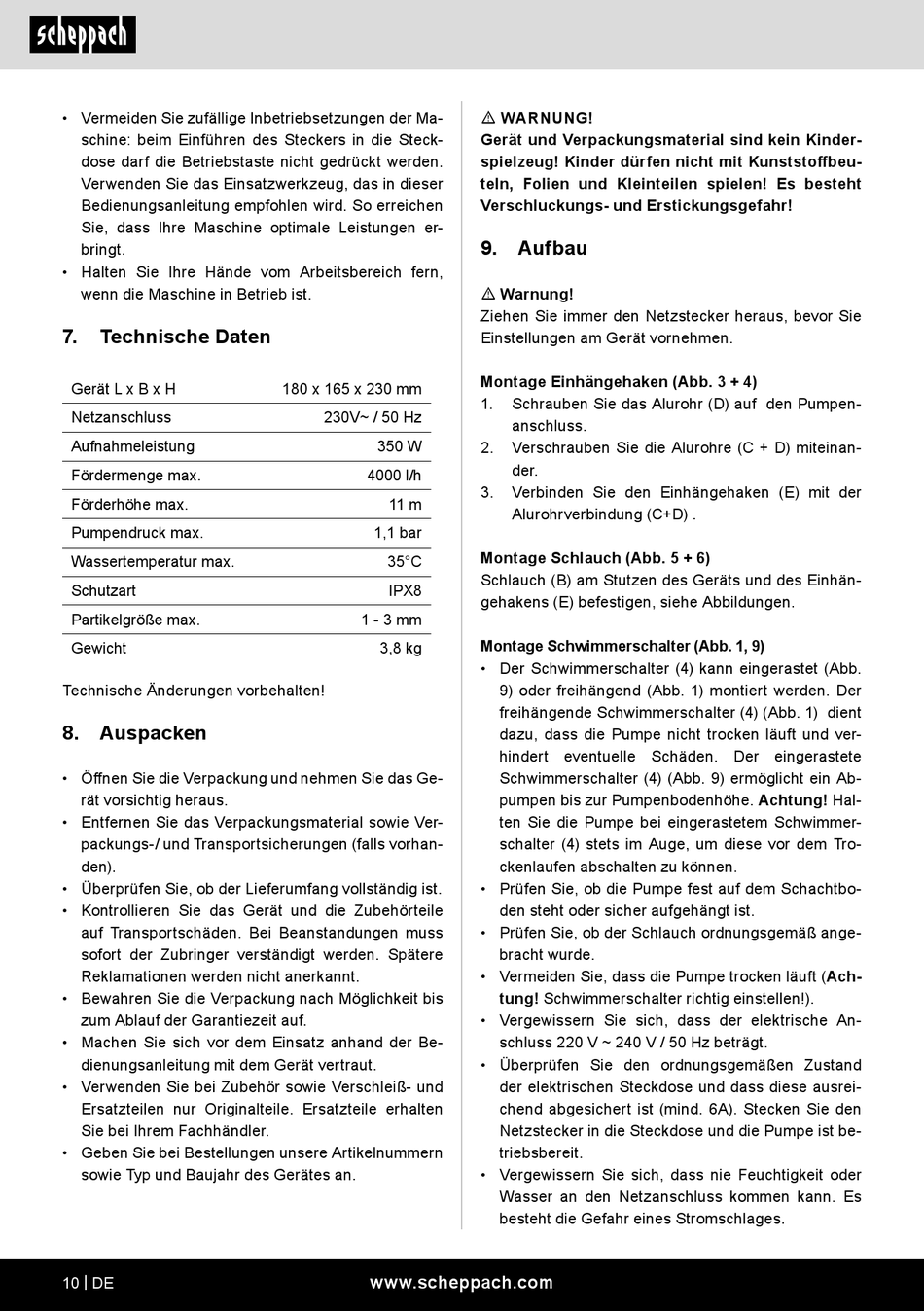

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma-
schine: beim Einführen des Steckers in die Steck-
dose darf die Betriebstaste nicht gedrückt werden.
Verwenden Sie das Einsatzwerkzeug, das in dieser
Bedienungsanleitung empfohlen wird. So erreichen
Sie, dass Ihre Maschine optimale Leistungen er-
bringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern,
wenn die Maschine in Betrieb ist.
7.
Technische Daten
Gerät L x B x H
Netzanschluss
Aufnahmeleistung
Fördermenge max.
Förderhöhe max.
Pumpendruck max.
Wassertemperatur max.
Schutzart
Partikelgröße max.
Gewicht
Technische Änderungen vorbehalten!
8. Auspacken
• Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
10 | DE
180 x 165 x 230 mm
230V~ / 50 Hz
350 W
4000 l/h
11 m
1,1 bar
35°C
IPX8
1 - 3 mm
3,8 kg
www.scheppach.com
m WARNUNG!
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
9.
Aufbau
m Warnung!
Ziehen Sie immer den Netzstecker heraus, bevor Sie
Einstellungen am Gerät vornehmen.
Montage Einhängehaken (Abb. 3 + 4)
1.
Schrauben Sie das Alurohr (D) auf den Pumpen-
anschluss.
2.
Verschrauben Sie die Alurohre (C + D) miteinan-
der.
3.
Verbinden Sie den Einhängehaken (E) mit der
Alurohrverbindung (C+D) .
Montage Schlauch (Abb. 5 + 6)
Schlauch (B) am Stutzen des Geräts und des Einhän-
gehakens (E) befestigen, siehe Abbildungen.
Montage Schwimmerschalter (Abb. 1, 9)
• Der Schwimmerschalter (4) kann eingerastet (Abb.
9) oder freihängend (Abb. 1) montiert werden. Der
freihängende Schwimmerschalter (4) (Abb. 1) dient
dazu, dass die Pumpe nicht trocken läuft und ver-
hindert eventuelle Schäden. Der eingerastete
Schwimmerschalter (4) (Abb. 9) ermöglicht ein Ab-
pumpen bis zur Pumpenbodenhöhe. Achtung! Hal-
ten Sie die Pumpe bei eingerastetem Schwimmer-
schalter (4) stets im Auge, um diese vor dem Tro-
ckenlaufen abschalten zu können.
• Prüfen Sie, ob die Pumpe fest auf dem Schachtbo-
den steht oder sicher aufgehängt ist.
• Prüfen Sie, ob der Schlauch ordnungsgemäß ange-
bracht wurde.
• Vermeiden Sie, dass die Pumpe trocken läuft (Ach-
tung! Schwimmerschalter richtig einstellen!).
• Vergewissern Sie sich, dass der elektrische An-
schluss 220 V ~ 240 V / 50 Hz beträgt.
• Überprüfen Sie den ordnungsgemäßen Zustand
der elektrischen Steckdose und dass diese ausrei-
chend abgesichert ist (mind. 6A). Stecken Sie den
Netzstecker in die Steckdose und die Pumpe ist be-
triebsbereit.
• Vergewissern Sie sich, dass nie Feuchtigkeit oder
Wasser an den Netzanschluss kommen kann. Es
besteht die Gefahr eines Stromschlages.
