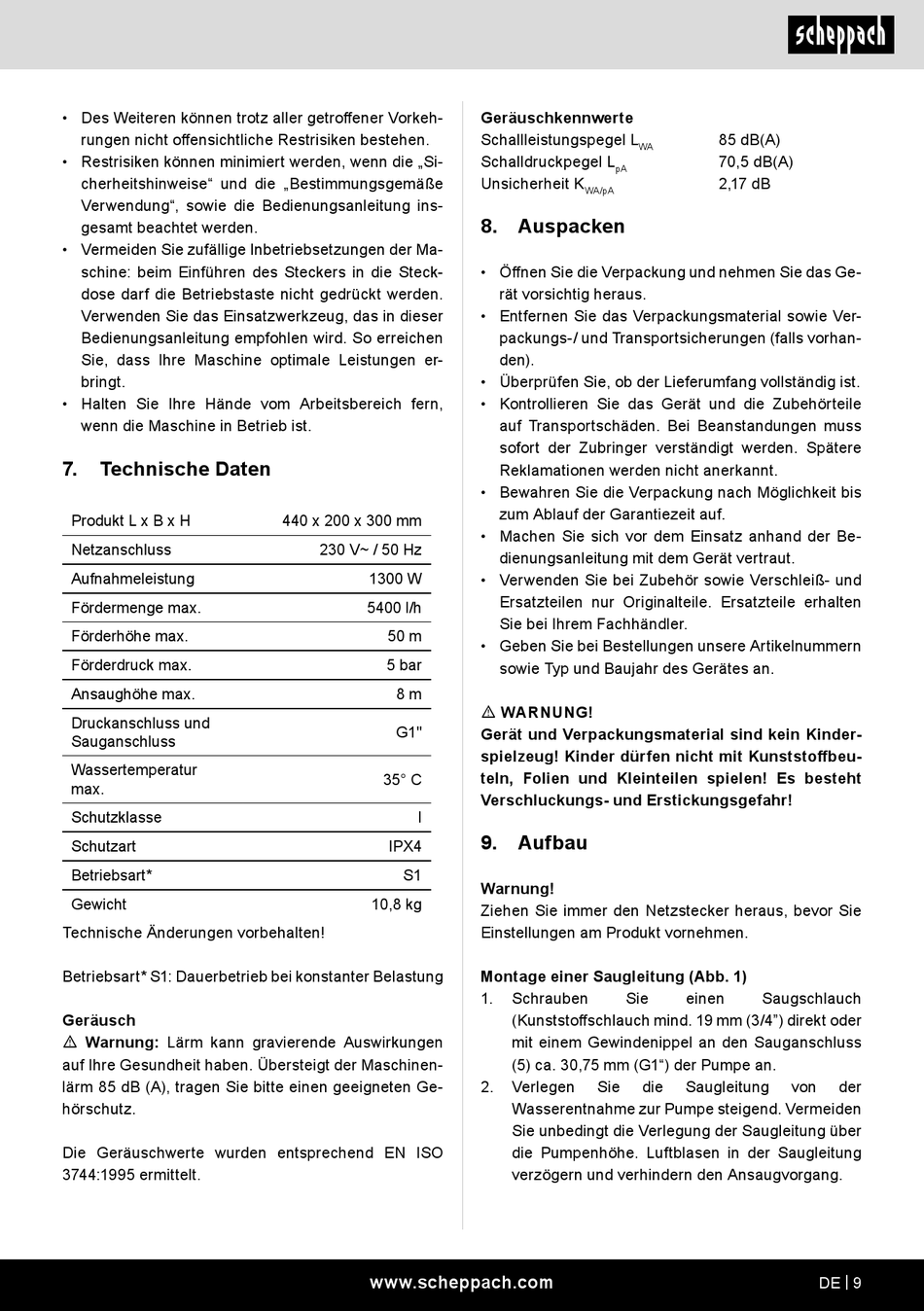

• Des Weiteren können trotz aller getroffener Vorkeh-
rungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise" und die „Bestimmungsgemäße
Verwendung", sowie die Bedienungsanleitung ins-
gesamt beachtet werden.
• Vermeiden Sie zufällige Inbetriebsetzungen der Ma-
schine: beim Einführen des Steckers in die Steck-
dose darf die Betriebstaste nicht gedrückt werden.
Verwenden Sie das Einsatzwerkzeug, das in dieser
Bedienungsanleitung empfohlen wird. So erreichen
Sie, dass Ihre Maschine optimale Leistungen er-
bringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern,
wenn die Maschine in Betrieb ist.
7.

Technische Daten

Produkt L x B x H
Netzanschluss
Aufnahmeleistung
Fördermenge max.
Förderhöhe max.
Förderdruck max.
Ansaughöhe max.
Druckanschluss und
Sauganschluss
Wassertemperatur
max.
Schutzklasse
Schutzart
Betriebsart*
Gewicht
Technische Änderungen vorbehalten!
Betriebsart* S1: Dauerbetrieb bei konstanter Belastung
Geräusch
m Warnung: Lärm kann gravierende Auswirkungen
auf Ihre Gesundheit haben. Übersteigt der Maschinen-
lärm 85 dB (A), tragen Sie bitte einen geeigneten Ge-
hörschutz.
Die Geräuschwerte wurden entsprechend EN ISO
3744:1995 ermittelt.
440 x 200 x 300 mm
230 V~ / 50 Hz
1300 W
5400 l/h
50 m
5 bar
8 m
G1"
35° C
I
IPX4
S1
10,8 kg
www.scheppach.com
Geräuschkennwerte
Schallleistungspegel L
WA
Schalldruckpegel L
pA
Unsicherheit K
WA/pA

8. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
m WARNUNG!
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
9.

Aufbau

Warnung!
Ziehen Sie immer den Netzstecker heraus, bevor Sie
Einstellungen am Produkt vornehmen.
Montage einer Saugleitung (Abb. 1)
1. Schrauben Sie
(Kunststoffschlauch mind. 19 mm (3/4") direkt oder
mit einem Gewindenippel an den Sauganschluss
(5) ca. 30,75 mm (G1") der Pumpe an.
2. Verlegen Sie die
Wasserentnahme zur Pumpe steigend. Vermeiden
Sie unbedingt die Verlegung der Saugleitung über
die Pumpenhöhe. Luftblasen in der Saugleitung
verzögern und verhindern den Ansaugvorgang.
85 dB(A)
70,5 dB(A)
2,17 dB
einen Saugschlauch
Saugleitung von der
