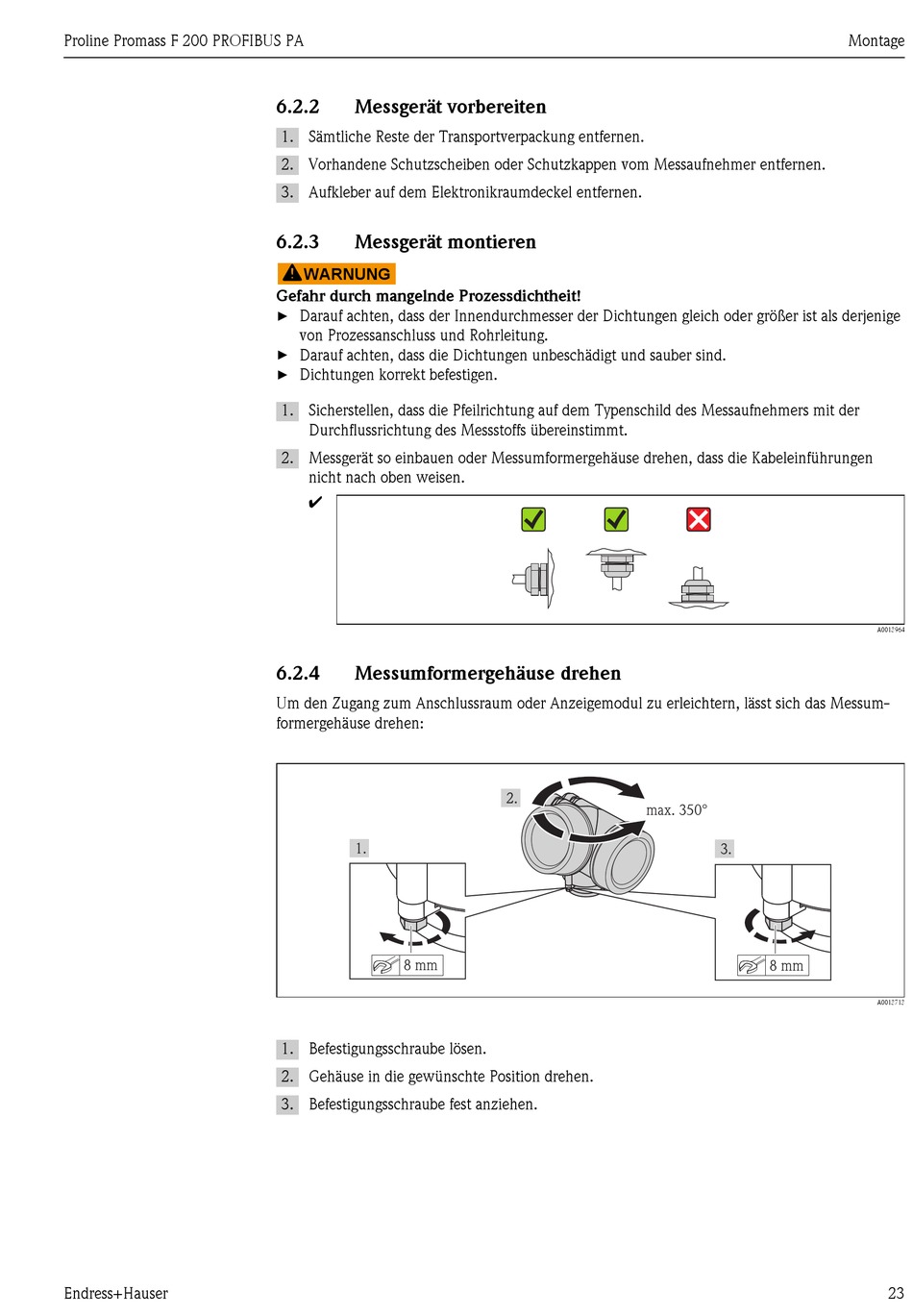

6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3 Messgerät montieren
WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige
►
von Prozessanschluss und Rohrleitung.
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
►
Dichtungen korrekt befestigen.
►
1. Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der
Durchflussrichtung des Messstoffs übereinstimmt.
2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführungen
nicht nach oben weisen.
Ã
6.2.4 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messum-
formergehäuse drehen:
8 mm
1. Befestigungsschraube lösen.
2. Gehäuse in die gewünschte Position drehen.
3. Befestigungsschraube fest anziehen.
max. 350°
8 mm
Montage
A0013964
A0013713
