Για να συνδέσετε έναν διακόπτη ροής ασφαλείας με το κύκλωμα
επανακυκλοφορίας του ζεστού νερού από το σύστημα ηλιακού/
θερμαντικό με τον εξοπλισμό, προχωρήστε ως εξής (προορίζεται
μόνο για τεχνικό προσωπικό με κατάλληλα προσόντα):
• Αποσυνδέστε την παροχή ρεύματος από τον εξοπλισμό.
• Αφαιρέστε το πάνω κάλυμμα του εξοπλισμού και κατόπιν το
κάλυμμα της πλακέτας τροφοδοσίας.
• Αποσυνδέστε τον βραχυκυκλωτήρα (γέφυρα 1) από τον
σύνδεσμο CN7 της πλακέτας τροφοδοσίας, κατόπιν διακόψτε
τον αγωγό που σχηματίζει τη γέφυρα στο μέσον και συνδέστε
ένα κατάλληλο ακροδέκτη.
• Κατόπιν συνδέστε έναν διακόπτη ροής που σε κανονική θέση
είναι κλειστός (N.C.) και συνδέστε όλα στο CN7.
• Συναρμολογήστε εκ νέου όλα τα πλαστικά και βεβαιωθείτε ότι ο
εξοπλισμός έχει εγκατασταθεί σωστά πριν τον τροφοδοτήσετε.
Αν, αντί για αυτό, χρησιμοποιείται ένας διακόπτης ροής που
σε κανονική θέση είναι ανοιχτός (N.O.), είναι απαραίτητο να
ρυθμίσετε την παράμετρο P15 = 1 (βλ. παρ.8.1).
Για να συνδέσετε τη θερμική διακοπή (παρέχεται) για τον
κυκλοφορητή νερού από τον ηλιακό συλλέκτη, προχωρήστε ως
εξής (προορίζεται μόνο για εξειδικευμένο τεχνικό προσωπικό):
• Αποσυνδέστε την παροχή ρεύματος από τη συσκευή.
• Τοποθετήστε το λαμπτήρα εντελώς μέσα στο ειδικό φρεάτιο
δεξαμενής ("A") και κλείστε τον στυπιοθλίπτη.
• Ξετυλίξτε αρκετά το τριχοειδές για να τοποθετήσετε το θερμικό
διακόπτη μέσα σε ένα κατάλληλο περίβλημα στερεωμένο στον τοίχο.
• Συνδέστε τον θερμικό διακόπτη σε σειρά με συνδέσεις στη γραμμή
τροφοδοσίας ("L") και στον ουδέτερο ("N") του κυκλοφορητή από
τον ηλιακό συλλέκτη, για αποσύνδεση όλων των πόλων.
• Επαληθεύστε όλες τις συνδέσεις πριν την έναρξη τροφοδοσίας
της συσκευής.
Εγχειρίδιο χρήστη, εγκατάστασης και συντήρησης

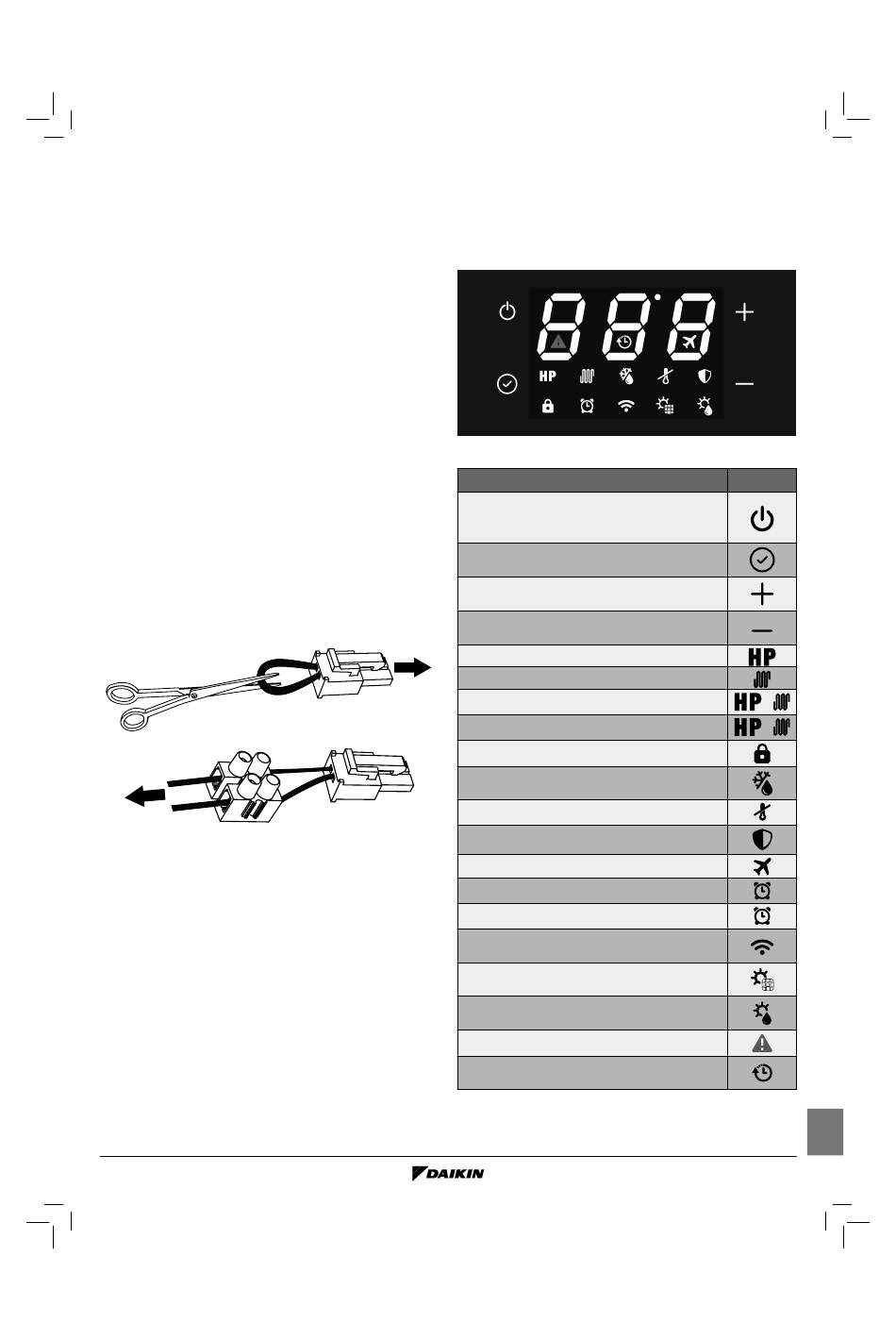

7. ΠΕΡΙΓΡΆΦΗ ΤΗΣ ΟΘΟΝΗΣ ΧΕΙΡΙΣΜΟΥ ΚΆΙ ΛΕΙΤΟΥΡΓΙΆΣ
ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ
Περιγραφή
Κουμπί "Ενεργοποίηση / Απενεργοποίηση" για
ενεργοποίηση, θέση του προϊόντος σε κατάσταση αναμονής,
κουμπιά ξεκλειδώματος, αποθήκευση αλλαγών
Κουμπί "Ρύθμιση" για επεξεργασία της τιμής
παραμέτρου, επιβεβαίωση
Κουμπί "Αύξηση" για αύξηση της τιμής ρύθμισης, της
παραμέτρου ή του κωδικού πρόσβασης
Κουμπί "Μείωση" για μείωση της τιμής ρύθμισης, της
παραμέτρου ή του κωδικού πρόσβασης
CN7
Λειτουργία αντλίας θερμότητας (λειτουργία ECO)
Λειτουργία θερμαντικού στοιχείου (ΗΛΕΚΤΡΙΚΗ λειτουργία)
ΑΥΤΟΜΑΤΗ λειτουργία
Λειτουργία ΕΝΙΣΧΥΣΗΣ (τα σύμβολα αναβοσβήνουν)
Κλείδωμα πλήκτρων ενεργό
Απόψυξη
Αντιπαγωτική προστασία
Κύκλος κατά της λεγιονέλλας
Λειτουργία διακοπών
Λειτουργία με χρονικά διαστήματα
Ρύθμιση ρολογιού (σύμβολο αναβοσβήνει)
Συνδεδεμένο με WI-FI
(μη διαθέσιμο για αυτά τα μοντέλα)
Φωτοβολταϊκή λειτουργία
(όταν το σύμβολο αναβοσβήνει το συμπλήρωμα δεν είναι ενεργό)
Λειτουργία ηλιακού θερμοσυλλέκτη
(όταν το σύμβολο αναβοσβήνει το συμπλήρωμα δεν είναι ενεργό)
Βλάβη ή ενεργή προστασία
Λειτουργία χαμηλής χρέωσης (Off-Peak) (όταν το σύμβολο
αναβοσβήνει ο εξοπλισμός παραμένει σε κατάσταση αναμονής)
Η οθόνη χειρισμού στο μοντέλο αυτό του θερμοσίφωνα
αποτελείται από τέσσερα χωρητικά κουμπιά και μια οθόνη LED.
εικ. 27
Σύμβολο
+
+
Σελίδα 21
