6.5.1 Ligação para escoamento de condensados
O condensado que se forma durante o funcionamento da
bomba de calor flui através de um tubo de drenagem especial
(1/2"G) que passa no interior da caixa isolante e sai na parte
lateral do equipamento.
Este deve ser ligado, através de um coletor, a uma conduta de
modo que o condensado possa fluir regularmente (fig. 18).

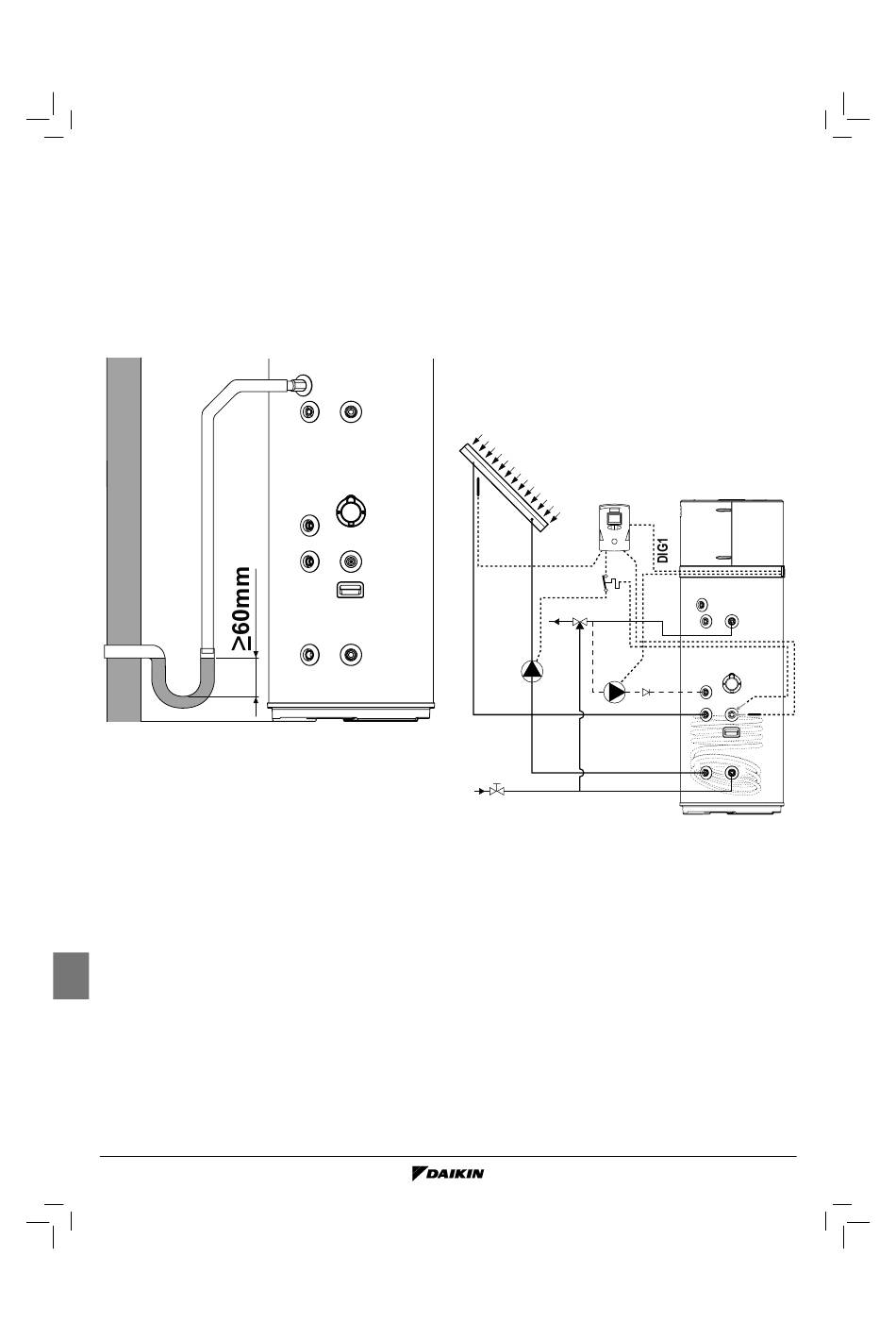

fig. 18- Exemplos de ligação de escoamento de condensados com um coletor
Página 17
6.6 Integração com sistema térmico solar (apenas para
EKHHE200PCV37 e EKHHE260PCV37 modelos)
A figura seguinte (fig. 19) mostra como ligar o equipamento
a um sistema térmico solar controlado por um controlador
eletrónico correspondente (não fornecido) que possui uma
saída de tipo "contacto isento de tensão" a ligar à entrada DIG.1
do equipamento (ver "6.7.1 Ligações remotas").
Para utilizar o equipamento nesta configuração, é necessário
definir o parâmetro P16 = 1 (ver par. 8.1).
20
19
26
5 18
SAÍDA OUT
25
16
ENTRADA IN
1
fig. 19
As figuras seguintes (fig. 20 e fig. 21) mostram como ligar o
equipamento a um sistema térmico solar controlado diretamente
pelo último, sem o auxílio de um controlador eletrónico
correspondente.
Na configuração de fig. 20, no caso de temperatura excessiva
do coletor solar, uma válvula de drenagem (não fornecida) é
ativada para descarregar água quente contida no equipamento
para um depósito de acumulação de AQS (amortecedor).
Na configuração de fig. 21, contudo, nesta condição, o obturador
do coletor solar está fechado.
Em ambos os casos, isto ocorre para permitir que o coletor
arrefeça.
Manual de utilizador, instalação e manutenção
24
5
17
4
A
23
3
8
2
1
