Installare ciascun canale per l'aria, assicurandosi del fatto che:
• Non poggi il proprio peso sull'apparecchiatura.
• Consenta le operazioni di manutenzione.
• Sia protetto adeguatamente per prevenire l'ingresso
accidentale di materiali nell'apparecchiatura.
• Il collegamento con l'esterno deve essere effettuato con
tubazioni adatte non infiammabili.
• La lunghezza equivalente totale dei tubi di estrazione più
quelli di mandata, incluse le griglie, non deve superare i 12 m.
La tabella fornisce i dati caratteristici dei componenti commerciali
dei condotti con riferimento ai flussi d'aria nominali e ai diametri
di 160 mm.
Tubo diritto Curva costante
Dati
liscio a 90 °
Tipo
Lunghezza
1
effettiva
Lunghezza
1
equivalente
Durante il funzionamento, la pompa di calore tende ad
abbassare la temperatura ambiente se il condotto dell'aria
non porta all'esterno.
Si dovrà installare una griglia di protezione idonea in
corrispondenza del tubo di estrazione dell'aria verso
l'esterno, per impedire ai corpi estranei di entrare all'interno
dell'apparecchiatura. Per assicurare le massime prestazioni
del prodotto, la griglia deve essere selezionata fra quelle con
basse perdite di pressione.
Per evitare la formazione di acqua di condensa: isolare i tubi
di estrazione dell'aria e i collegamenti dei coperchi dell'aria
intubati con una copertura termica a tenuta di vapore avente
uno spessore adeguato.
Installare dei silenziatori, se ritenuto necessario, per prevenire
il rumore causato dal flusso. Dotare di sistemi di smorzamento
delle vibrazioni i tubi, le uscite a parete e i collegamenti con la
pompa di calore.
Manuale dell'utente, di installazione e di manutenzione
Griglia UM
\ \ m
2 2 m
6.3.1 Installazione speciale
Una delle peculiarità dei sistemi di riscaldamento a pompa
di calore è che queste unità abbassano notevolmente la
temperatura dell'aria, che generalmente viene espulsa
all'esterno dell'abitazione. Oltre a essere più fredda dell'aria
ambiente, l'aria espulsa è anche completamente deumidificata,
pertanto è possibile riportare il flusso dell'aria all'interno per il
raffreddamento, d'estate, di ambienti o aree specifici.

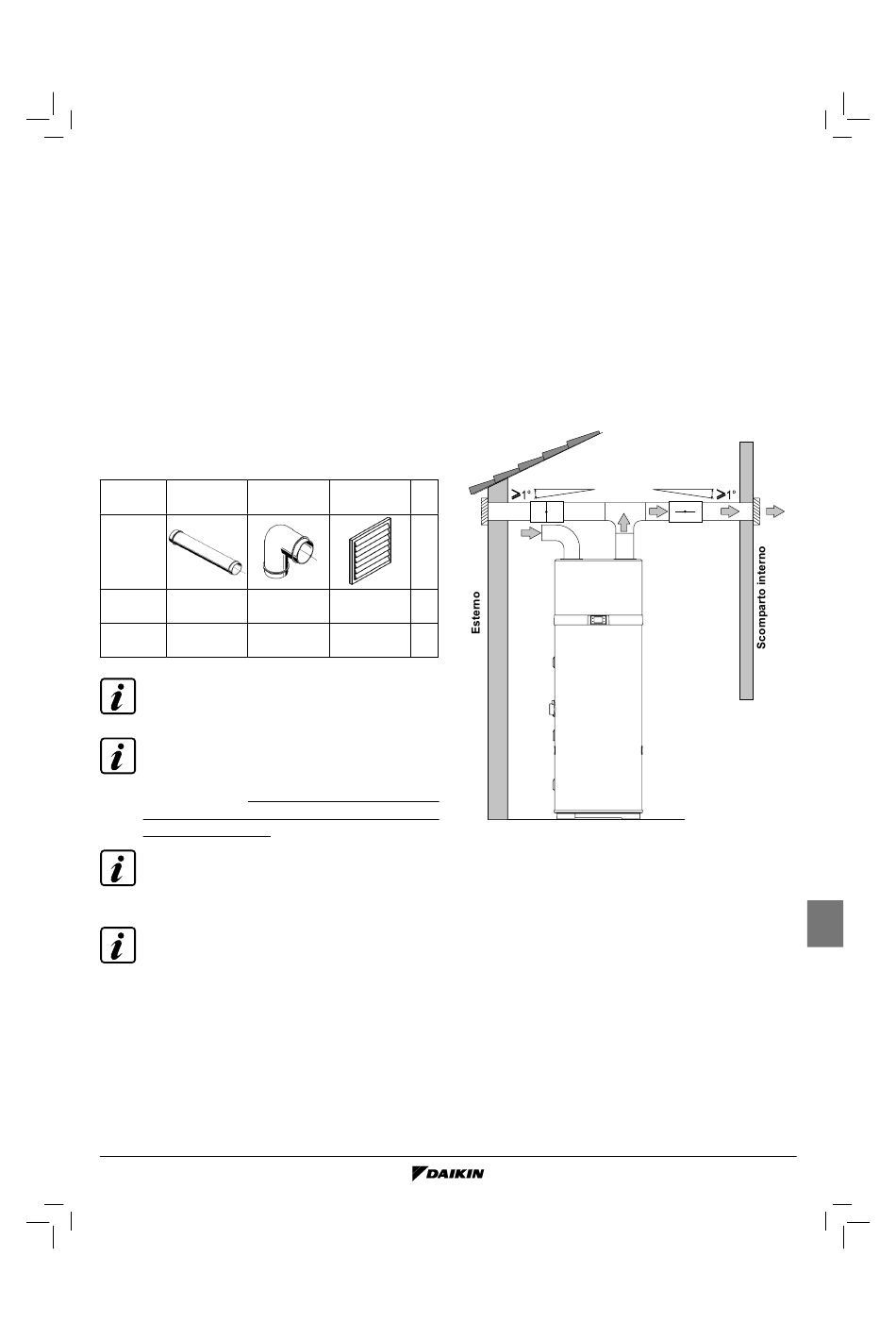

L'installazione prevede la suddivisione del tubo di estrazione, che
è dotato di due serrandine ("A" e "B") per dirigere il flusso d'aria
all'esterno (fig. 15) oppure all'interno dell'abitazione (fig. 14).
Serrandina "A"
chiusa
fig. 14- Esempio di installazione nel periodo estivo
Serrandina "B"
aperta
Scomparto
interno
