6.5.1 Σύνδεση αποστράγγισης συμπυκνωμάτων
Το συμπύκνωμα που σχηματίζεται κατά τη λειτουργία της αντλίας
θερμότητας ρέει μέσω ενός ειδικού σωλήνα αποστράγγισης
(1/2 "G) που περνά μέσα από το μονωτικό περίβλημα και
βγαίνει στο πλάι του εξοπλισμού.
Πρέπει να συνδέεται, μέσω σιφονιού, σε αποχετευτικό αγωγό
έτσι ώστε το συμπύκνωμα να μπορεί να ρέει κανονικά (εικ. 18).

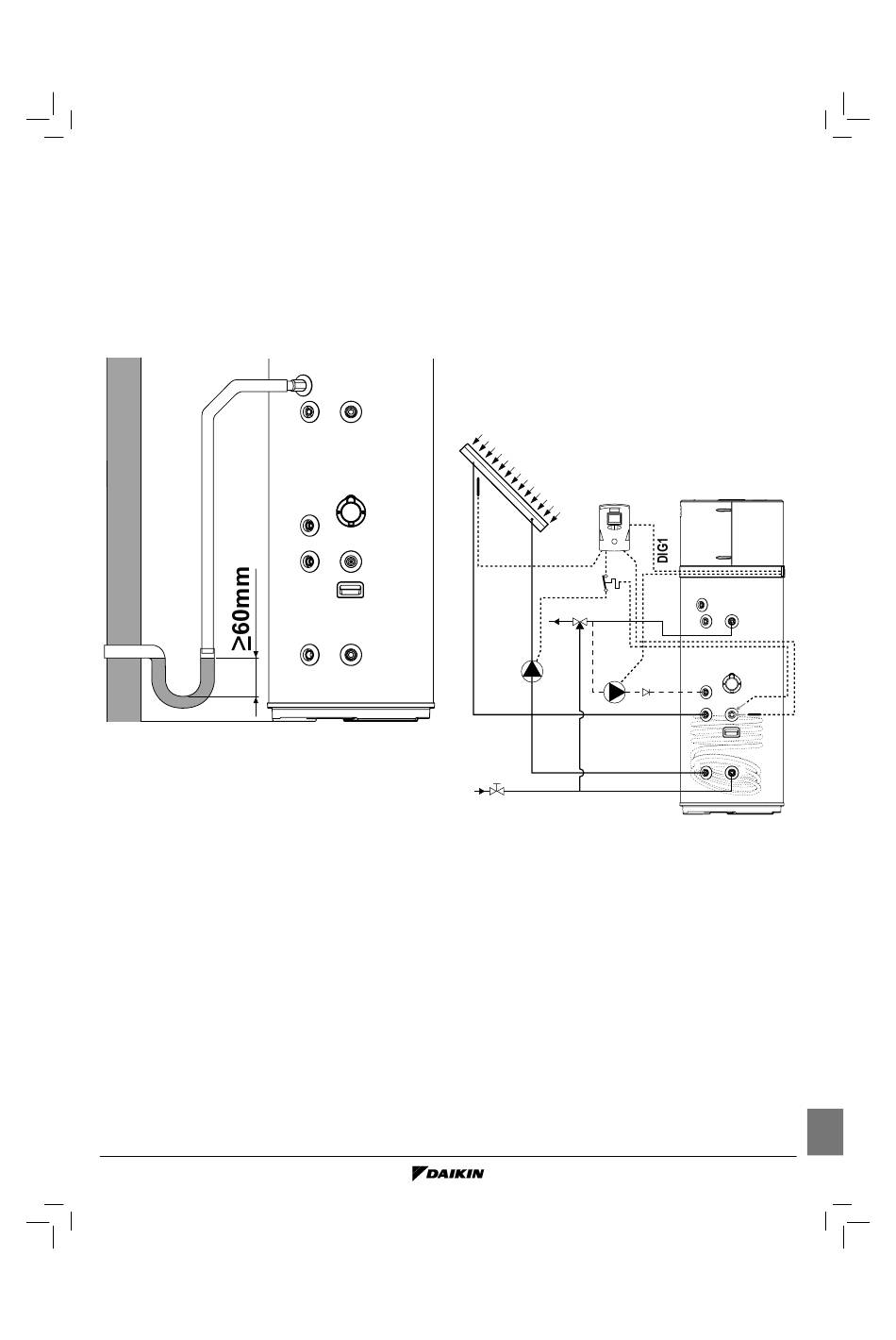

εικ. 18- Παράδειγμα σύνδεσης αποστράγγισης συμπυκνωμάτων
μέσω σιφονιού
Εγχειρίδιο χρήστη, εγκατάστασης και συντήρησης
6.6 Συνδυασμός με σύστημα ηλιακού (μόνο για τα μοντέλα
EKHHE200PCV37 και EKHHE260PCV37)
Η επόμενη εικόνα (εικ. 19) δείχνει πώς να συνδέσετε τον
εξοπλισμό σε ένα σύστημα ηλιακού που ελέγχεται από έναν
ειδικό ηλεκτρονικό ελεγκτή (δεν παρέχεται) που έχει έξοδο τύπου
"χωρίς τάση" για σύνδεση με την είσοδο DIG.1 του εξοπλισμού
(βλ. "6.7.1 Απομακρυσμένες συνδέσεις").
Για να χρησιμοποιήσετε τον εξοπλισμό με αυτήν τη διαμόρφωση,
είναι απαραίτητο να ορίσετε την παράμετρο P16 = 1 (βλ. παρ. 8.1).
20
19
26
5 18
ΕΞΟΔΟΣ OUT
25
16
ΕΙΣΟΔΟΣ
IN
1
εικ. 19
Οι επόμενες εικόνες (εικ. 20 και εικ. 21) δείχνουν πώς να
συνδέσετε τον εξοπλισμό σε ένα σύστημα ηλιακού που
ελέγχεται απευθείας από τον τελευταίο, χωρίς τη βοήθεια ειδικού
ηλεκτρονικού ελεγκτή.
Στη διαμόρφωση της εικ. 20, σε περίπτωση υπερθέρμανσης του
ηλιακού συλλέκτη, ενεργοποιείται μια βάνα αποστράγγισης (δεν
παρέχεται) για εκτόνωση του ζεστού νερού που περιέχεται στον
εξοπλισμό σε δεξαμενή αποθήκευσης ΖΝΧ.
Στη διαμόρφωση της εικ. 21, ωστόσο, σε αυτήν την κατάσταση
είναι κλειστό το διάφραγμα του ηλιακού συλλέκτη.
Και στις δύο περιπτώσεις αυτό συμβαίνει για να επιτρέψει στον
συλλέκτη να κρυώσει.
24
5
17
4
A
23
3
8
2
1
Σελίδα 17
