Anbringung Ihrer Antenne
Diese Anweisungen gelten für die standardmäßige Montage mit dem mitgelieferten Zubehör, bei der die Kabel
durch das Dach geführt werden.

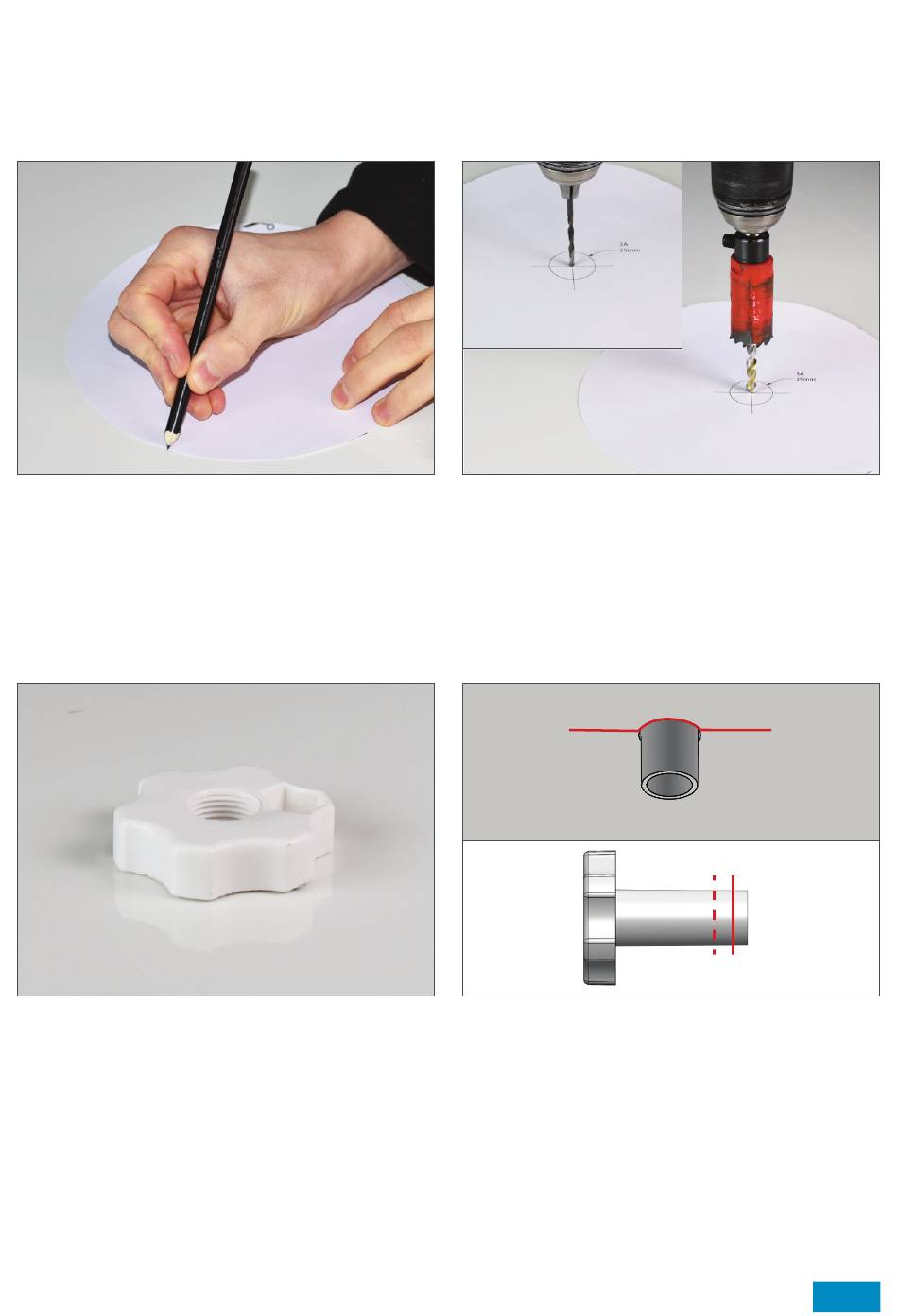

1.
Schneiden Sie, wenn Sie eine geeignete Position
für die Antenne gefunden haben, die mitgelieferte
Schablone aus. Nutzen Sie die Schablone, um die
Position der Zentrierbohrung (25 mm Durchmesser)
und die Außenseite der Antenne zu markieren.
3.
Nutzen Sie die Befestigungshohlschraube, um die
Dachdicke zu messen. Die beste Methode, dies zu tun,
ist, die Befestigungshohlschraube kopfüber durch das
Dach zu führen. Markieren Sie danach an der
Hohlschraube die Stelle, an der sie durch die Öffnung
in das Fahrzeuginnere eintritt.
2.
Führen Sie am markierten Mittelpunkt eine
Führungsbohrung (2,5 mm Durchmesser) durch das
Dach durch. Führen Sie die Hauptbohrung mit einer
25mm-Lochsäge durch.
Entfernen Sie eventuelle Metallspäne und glätten Sie
die scharfen Kanten des Bohrlochs.
4.
Entfernen Sie die Hohlschraube und schneiden Sie
ihren Schaft auf die passende Länge zu. Die richtige
Länge für die Montage ist die Dachdicke minus 3 mm.
Dadurch wird sichergestellt, dass es an der Antenne
zu keiner Stauchung kommt, wenn die Schelle
festgezogen wird.
Wenn z. B. die Dachtiefe 30 mm beträgt, muss
der Schaft der Schraube auf 27 mm zugeschnitten
werden.
A. Schnittlinie
B. Dachlinie
A B
