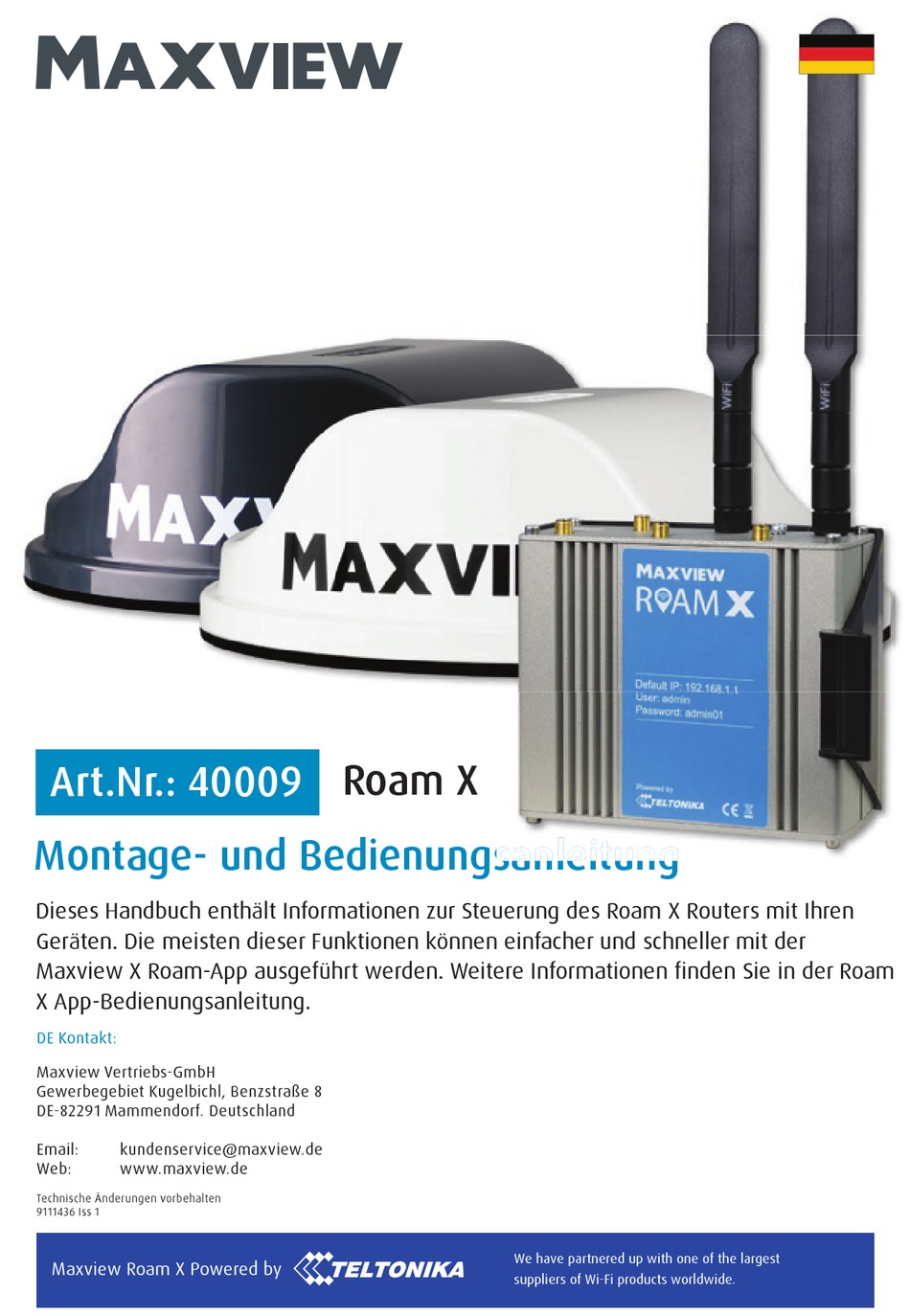

Art.Nr.: 40009
Montage- und Bedienungsanleitung
Montage- und Bedienungsanleitung
Montage- und Bedienungsanleitung
Montage- und Bedienungsanleitung
Montage- und Bedienungsanleitung
Dieses Handbuch enthält Informationen zur Steuerung des Roam X Routers mit Ihren
Geräten. Die meisten dieser Funktionen können einfacher und schneller mit der
Maxview X Roam-App ausgeführt werden. Weitere Informationen finden Sie in der Roam
X App-Bedienungsanleitung.
DE Kontakt:
Maxview Vertriebs-GmbH
Gewerbegebiet Kugelbichl, Benzstraße 8
DE-82291 Mammendorf. Deutschland
Email:
kundenservice@maxview.de
Web:
www.maxview.de
Technische Änderungen vorbehalten
9111436 Iss 1
Maxview Roam X Powered by
Roam X
We have partnered up with one of the largest
suppliers of Wi-Fi products worldwide.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Maxview Roam X

Inhaltszusammenfassung für Maxview Roam X

  • Seite 1 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Dieses Handbuch enthält Informationen zur Steuerung des Roam X Routers mit Ihren Geräten. Die meisten dieser Funktionen können einfacher und schneller mit der Maxview X Roam-App ausgeführt werden. Weitere Informationen finden Sie in der Roam X App-Bedienungsanleitung.

  • Seite 2: Inhaltsverzeichnis

    Einführung Vielen Dank für den Kauf dieses Produkts. Wenn Sie Schwierigkeiten bei der Inbetriebnahme Ihres Roam X Mobile 4G/5G/W-LAN-System haben, wende Sie sich bitte an Ihren Händler oder kontaktieren Sie unseren Kundendienst unter kundenservice@maxview.de Inhaltsverzeichnis Registrieren Sie Ihren Kauf Router – Primären Internetanschluss von 3G/4G...

  • Seite 3: Lieferumfang

    Auswahl eines Anbieters Sie benötigen eine geeignete Daten-SIM-Karte (separat erhältlich), um die Maxview Roam X benutzen zu können. Die Maxview Roam X ist freigeschaltet und ermöglicht die Nutzung eines Anbieters Ihrer Wahl. Das beste Gesamtpaket hängt von vielen Faktoren ab, wie z. B. dem Datenbedarf, Budget, Reiseziel und den Nutzungsgewohnheiten.

  • Seite 4: Zubehör

    Montagezubehör - Separat erhältlich Dachhalterung Roam Außensteckdose mit zwei SMA-Anschlüsse Die Dachhalterung ermöglicht es Ihnen, Ihre Antenne Die Außensteckdose bietet einen wetterfesten an einer beliebigen Stelle Ihres Daches anzubringen Eingang ins Fahrzeuginnere, wenn die Roam und das Kabel mit der bereitgestellten Antenneneinheit nicht fest auf dem Fahrzeugdach Kabeldurchführungsabdeckung an Ihrer bevorzugten verbaut ist.

  • Seite 5: Montageanweisungen

    Montageanweisungen...

  • Seite 6: Ihre Roam X Positionieren

    Wichtige Information zur Montage Ihrer Antenne 10 - 50mm Das 3M-Montagepad ermöglicht eine dauerhafte Die Antenne der Roam X wurde derart konzipiert, Installation. Die Haftung des Montagepads ist äußerst dass sie direkt auf einer waagerechten, flachen und stark und die Antenne ist nicht dafür konzipiert, glatten Oberfläche wie GFK (glasfaserverstärkter...

  • Seite 7: Anbringung Der Antenne

    Anbringung Ihrer Antenne Diese Anweisungen gelten für die standardmäßige Montage mit dem mitgelieferten Zubehör, bei der die Kabel durch das Dach geführt werden. Schneiden Sie, wenn Sie eine geeignete Position Führen Sie am markierten Mittelpunkt eine für die Antenne gefunden haben, die mitgelieferte Führungsbohrung (2,5 mm Durchmesser) durch das Schablone aus.
  • Seite 8 Vorderseite des Fahrzeugs Reinigen Sie die Fläche, an der die Antenne Führen Sie die Kabel durch die Öffnung und montiert wird, und vergewissern Sie sich, dass sie entfernen Sie die selbstklebende Rückseite des schmutz- und fettfrei ist. 3M-Montagepads. Führen Sie die Kabel durch die Dachöffnung und richten Sie die Antenne so aus, dass der aufgeprägte Pfeil zur Vorderseite des Fahrzeugs zeigt.

  • Seite 9: Sim-Karte Einlegen

    SIM-Karte einlegen Auf der Unterseite des Routers finden Sie einen Pin Drücken Sie mit dem Pin fest auf die um die SIM-Karten-Schächte zu öffnen. SIM-Auswurftaste. Diese befindet sich neben dem SIM-Fach. Es ist nicht notwendig hierfür viel Kraft aufzuwenden anderweitig kann es zu Beschädigung der Auswurftaste führen.

  • Seite 10: Montage Des Routers

    Platzieren Sie den Router in der Montagehalterung. Die optimale Positionierung für die Der Router kann jederzeit aus der Halterung WLAN-Antennen an dem Roam X Router ist senkrecht genommen werden, wenn Sie die SIM-Karte wechseln nach oben. Die Antenne am Router können jedoch müssen.
  • Seite 11 Router Anschluss und grundlegende Funktionen...

  • Seite 12: Lernen Sie Ihren Router Kennen

    Lernen Sie Ihren Router kennen Signalstärke Netzwerk-Typ Vorderseite LED´s LED´s WAN-Typ LED´s SIM-Karten- Schacht Stromver- sorgung Power- Reset-Knopf LAN Ethernet Ports WAN Ethernet Port Rückseite Antennenanschluss Antennenanschluss GNSS- externe LTE-Antenne externe LTE-Antenne Antennenanschluss Erdungs- anschluss- Port schraube WiFi- WiFi- Bluetooth-Anschluss Antenneanschluss Antennenanschluss Sticker mit den Zugangsdaten des Routers (befindet sich auf der Rückseite des Routers).

  • Seite 13: Online Gehen

    Online gehen Wenn Ihre Roam X montiert und die SIM-Karte eingeführt wurde, können Sie die Verbindung aufbauen. Dazu benötigen Sie ein Gerät, das sich mit einem WLAN-Netzwerk verbinden kann, wie ein Smartphone, einen Smart-TV, ein Tablet oder einen Laptop. 1. Schalten Sie den Router ein und warten Sie 2 bis 3 Minuten, damit der Router den Bootvorgang abschließen kann.
  • Seite 14 Sie einfach Ihre Kamera auf den QR-Code richten, der sich auf der Rückseite des Routers befindet. Wenn die entsprechende Aufforderung angezeigt wird, wählen Sie einfach die Option „Verbinden“ aus. Ihr Gerät wird sich automatisch mit Ihrem Roam X Router verbinden. Das war’s! Sie sind nun mit dem gesicherten WLAN-Hotspot Ihres Roam-Routers verbunden.

  • Seite 15: Anschluss An Ein Gerät Per Ethernet-Kabel

    Anschluss an ein Gerät per Ethernet-Kabel Wenn Ihre Gerät kein WLAN unterstützt oder Sie die Zuverlässigkeit Ihrer Verbindung maximieren möchten, können Sie Ihr Gerät per Ethernet-Kabel mit dem LAN-Anschluss des Routers verbinden, um Zugang zum Internet zu erhalten. Einige Smart-TVs und Desktop-Computer sind Beispiele für solche Geräte. Schließen Sie einfach Ihr Gerät per Ethernet-Kabel an den Router an.

  • Seite 16: Wussten Sie Schon

    Wir raten davon ab, Änderungen vorzunehmen, die nicht in diesem Handbuch behandelt werden. Wussten Sie schon? Die Funktionen in diesem Abschnitt können einfacher und schneller mit der Maxview Roam X App durchgeführt werden. Siehe die Roam X App-Anleitung für weitere Infomationen.

  • Seite 17: Erweiterte Funktionen Und Änderung Der Router-Einstellungen

    Erweiterte Funktionen und Änderung der Router-Einstellungen Alle Einstellungen und Funktionen des Roam-Routers werden über die Web-Benutzeroberfläche verändert. Der Zugang auf das Web-User-Interface erfolgt über den Browser, wenn Ihr Gerät mit dem WLAN-Netzwerk der Roam verbunden ist. Der Roam-Router ist sehr leistungsfähig und es können viele Einstellungen vorgenommen werden, um ihn an Ihre Anforderungen anzupassen.
  • Seite 18 Wenn Sie zum ersten Mal auf die Web-Benutzeroberfläche zugreifen, wird Ihnen angeboten, den Setup-Wizard (Einrichtungshilfe) zu verwenden. Hier können die wichtigsten Einstellungen des Routers eingestellt werden, wie der Benutzername und das Passwort für den Hotspot. Erfahrene Nutzer können weitere Einstellungen vornehmen. Wir empfehlen jedoch, den SetupWizard zu überspringen, da es nicht unbedingt erforderlich ist, diese Einstellungen zu verändern.

  • Seite 19: Spracheinstellungen Des Router

    Spracheinstellungen des Router Firmware Versionen RUT2_R_00.07.01 und neuer. Bei diesen Firmware-Versionen sind standardmäßig keine Sprachpakete installiert und die Sprache muss über den Paketmanager installiert werden. Um den Paketmanager zu verwenden, benötigen Sie eine funktionierende Internetverbindung. Ihr Laptop, Tablett o.ä. muss mit dem Router verbunden sein. Sie können nun, wie unten angezeigt, das neue Sprachpaket installieren.
  • Seite 20 Nun navigieren Sie zu “System” dann “Administration” dort können Sie unter “Language” die deutsche Sprache auswählen. Drücken Sie dann “Save & Apply”.

  • Seite 21: Abmelden Von Der Web-Benutzeroberfläche

    Wählen Sie in der oberen rechten Ecke die Wenn Sie sich ausgeloggt haben, können Sie den Option „Abmelden“ aus und bestätigen Sie, dass Sie entsprechenden Tab im Webbrowser schließen und sich abmelden möchten. mit der Nutzung der Roam X fortfahren.

  • Seite 22: Primären Internetanschluss Von 3G/4G

    Router Primären Internetanschluss von 3G/4G auf WLAN umstellen Wussten Sie schon? Die Funktionen in diesem Abschnitt können einfacher und schneller mit der Maxview Roam X App durchgeführt werden. Siehe die Roam X App-Anleitung für weitere Infomationen. 20 16...

  • Seite 23: Primären Internetanschluss Von 3G/4G Auf Wlan Umstellen

    überprüfen, indem Sie ein separates WLAN-fähiges Gerät, wie ein Smartphone, einen Laptop oder ein Tablet verwenden. Mit der Maxview Roam App können Sie einfacher und schneller zwischen LTE und WLAN wechseln. Weitere Informationen finden Sie in der Anleitung zur Maxview Roam App.
  • Seite 24 Als nächstes wählen Sie das Netzwerk aus mit dem Sie sich verbinden möchten und drücken auf “Netzwerk beitreten”. Geben Sie das Passwort für das Netzwerk und den Netzwerknamen ein, wenn Sie dies wünschen. Klicken Sie dann auf “Einreichen” Drücken Sie die Schaltfläche Aktivieren, um das Netzwerk einzuschalten.
  • Seite 25 Ihr Router stellt nun eine Verbindung zu Ihrem gewählten WLAN-Netzwerk her. Allerdings hängt die Verbindung, die Ihr Router verwendet von Ihren WAN-Einstellung ab. Um die Verbindungspriorität zu ändern gehen Sie zu “WAN” und ziehen einfach jede Verbindung in die gewünschte Reihenfolge. Dann “Speichern &...

  • Seite 26: Ändern Der Router Lan Ip Adresse

    Es kann vorkommen, dass die LAN IP Adresse identisch mit der WLAN IP Adresse ist. Ist das der Fall kann der Router zwar eine Verbindung zum WLAN herstellen aber es kommt keine Internetverbindung zustande. Um dies zu beheben, müssen Sie die LAN IP Adresse des Roam X Routers ändern. Führen Sie dazu die folgenden Schritte aus: Von der Übersicht aus wählen Sie “Netzwerk”...

  • Seite 27: Sonstige Funktionen

    Router Sonstige Funktionen Wussten Sie schon? Die Funktionen in diesem Abschnitt können einfacher und schneller mit der Maxview Roam X App durchgeführt werden. Siehe die Roam X App-Anleitung für weitere Infomationen.

  • Seite 28: Verwalten Und Entfernen Von Wlan-Verbindungen

    Verwalten und Entfernen von WLAN-Verbindungen Rufen Sie „Netzwerk“ und danach „WiFi“ auf. Von hier aus können Sie sich alle WLAN-Verbindungen ansehen, die unter dem Punkt Wireless Station Mode angezeigt werden, und sie verwalten. Das umfasst die Aktualisierung des WLAN-Passworts und das Löschen von Verbindungen, die nicht mehr benötigt werden. Der Router wird die Daten der letzten verwendeten WLAN-Verbindungen speichern.
  • Seite 29 Sie sehen dann eine Liste der Wireless Access Points (Hotspots), die der Router erstellt. Standardmäßig wird ein für 2,4 GHz und ein für 5 GHz angezeigt. Wählen Sie am Zugangspunkt RUT_XXXX_2G o. 5G das „Stiftsymbol“. Sie werden nun auf die Registerkarte „Schnittstellenkonfiguration“ unter der Registerkarte „Allgemeine Einrichtung“...

  • Seite 30: Eingabe Der Sim-Karten Pin

    Wenn die Änderungen übernommen wurden, wird Sie können nun die WLAN-Einstellungen Ihres eine Browser-Fehlerseite angezeigt und Ihr Gerät ist Geräts aufrufen und sich die verfügbaren WLAN-Net- nicht mehr mit dem Router verbunden. Da zwerke anzeigen lassen. Der Roam-Router wird unter Änderungen am WLAN-Netzwerk vorgenommen dem Namen angezeigt, den Sie ausgewählt haben.

  • Seite 31: Kontrolle Der Datennutzung

    Sonstige Funktionen erreicht haben. Der Roam X Router bietet zusätzlich zu den bereits aufgeführten Funktionen eine Vielzahl an weiteren Funktionen. Die nur von erfahrenen Nutzern verwendet werden sollten. Um Ihnen den Roam Router anbieten zu können, haben wir mit Teltonika zusammengearbeitet. Teltonika bietet auf ihrer Support Website umfangreiche Informationen zu allen Funktionen des Routers an.

  • Seite 32: Aktualisierung Der Router-Firmware

    Aktualisierung der Router-Firmware Ab und zu werden neue Versionen der Firmware für den Router zum Download angeboten. Es ist nicht unbedingt notwendig, dass der Router über die neueste Firmware verfügt. Wir empfehlen jedoch, die Firmware auf dem neuesten Stand zu halten, um sicherzustellen, dass Sie Zugang zu neuen Funktionen und den aktuellsten Sicherheitsupdates haben.

  • Seite 33: Zusätzliche Informationen

    Verantwortung oder Haftung für Schäden, die aufgrund der Entfernung der Antenne am Roam oder an sonstigem Eigentum auftreten, ungeachtet der Gründe für die Entfernung der Antenne. Die Datennutzung kann teuer werden. Auch wenn Ihr Roam X über Funktionen verfügt, mit der Sie Ihre Datennutzung einschränken und SMS-Warnmeldungen erhalten können, so sind diese nur als Orientierungshilfe zu verstehen.

  • Seite 34: Wartung

    Wartung Die Roam X wurde für einen wartungs- und sorgenfreien Betrieb konzipiert. Halten Sie die Abdeckung frei von Schmutz, Insekten und sonstigen Ablagerungen, um eine optimale Signalstärke beizubehalten. Es wird empfohlen, die Abdeckung gelegentlich mit Wasser und einem milden Reinigungsmittel zu säubern.

  • Seite 35: Fehlersuche Und Häufig Gestellte Fragen

    Fehlersuche und häufig gestellte Fragen 1. Wie kann ich meine Verbindungsgeschwindigkeit überprüfen? Es gibt diverse Apps, die verwendet werden können, um Ihre Upload- und Downloadgeschwindigkeit zu überprüfen. Wir empfehlen die Ookla Speed Test App, die Sie im App Store und im Google Play Store herunterladen können.
  • Seite 36 11. Ich halte mich wieder an einem Ort auf, an dem ich bereits über der Roam mit dem WLAN verbunden war. Weshalb verbindet sich meine Roam nicht automatisch? Wenn Sie einen bestehenden WLAN-Hotspot als Verbindungsquelle benutzen, wird die Roam X nur den letzten verwendeten WLAN-Hotspot abspeichern. Wenn Sie sich an einem Ort aufhalten, an dem Sie sich längere Zeit nicht aufgehalten haben, müssen Sie die Web-Benutzeroberfläche aufrufen, um die neuen WLAN-Daten...
  • Seite 37 17. Was macht die Maxview Roam App? Die Maxview Roam X App steht allen Kunden, die eine Maxview Roam x gekauft haben, 2x zum kostenlosen Download zur Verfügung. Die App kann für Android im Google Play und für Apple im App Store heruntergeladen...
  • Seite 38 Diese Funktion ist dafür da, um die Notwendigkeit zu überwinden, die Internetquelle manuell zwischen Mobil- und Wi-Fi umzuschalten. Wenn eine Wi-Fi-Verbindung eingerichtet wurde, priorisiert der Roam X Router dies als Internetquelle und verwendet nur die mobile Verbindung (LTE), wenn das WLAN nicht mehr verfügbar...

  • Seite 40: Technische Daten

    Gewicht: 550g Gütesiegel und Umweltschutz Die Roam X 3G-/4G-/WLAN-System wurde in Übereinstimmung mit den Sicherheits- und Produktanforderungen der einschlägigen EWG-Richtlinien konzipiert, gefertigt und vermarktet. Produkte, die mit einer durchgestrichenen Abfalltonne markiert sind, dürfen nicht in den Hausmüll entsorgt werden, sondern müssen separat in der Sammelstelle als Elektroschrott entsorgt werden.
