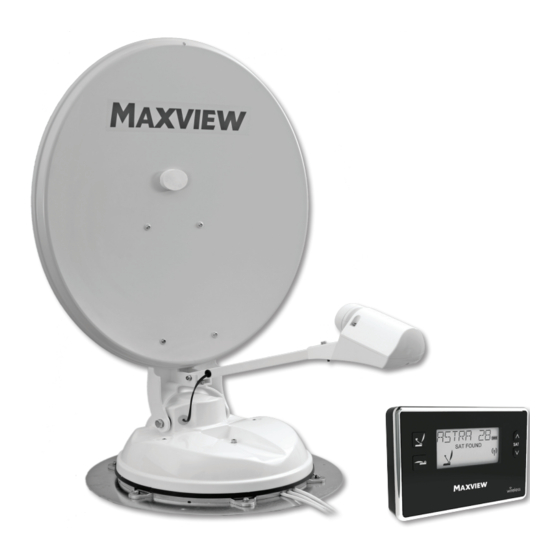

- Seite 1 MXL003/65 & 85 Seeker Wireless Installations & Bedienungs-Anleitung DE contact: Tel: 08145 / 996 998 - 0 Email: info@maxview.de Web: www.maxview.de Technischew Anderungen vorbehalten 9111403 Iss 4...
-
Seite 2: Inhaltsverzeichnis
Bitte lesen Sie diese Anleitung vollständig durch, bevor Sie die Antenne zum ersten Mal benutzen. Die Handhabung der Antenne wurde so einfach wie möglich gehalten, sollten Sie jedoch technische Unterstützung benötigen, so wenden Sie sich bitte an den Maxview Kundendienst unter 08145 / 996 998 - 0 oder besuchen Sie www.maxview.de Richtige Anwendung &... -
Seite 3: Sicherheitshinweise
• Betreiben Sie die Seeker Wireless nicht, wenn sich Schnee oder Eis auf der Antenne befinden. Wartung • Im Falle eines Problems mit dem System, kontaktieren Sie Maxview Vertriebs-GmbH 08145 / 996 998 - 0 • Jede Inspektion oder Reparatur muss entweder durch Maxview oder durch einen beauftragten Vertreter des Herstellers durchgeführt werden. -
Seite 4: Anwendungsbeispiel
Schrank montiert werden und kann vertikal und horizontal platziert werden. C. Systemsteuerung Wireless-Technologie ermöglicht, dass die Seeker Systemsteuerung in einer günstigen Lage ohne störende Kabel montiert wird. Bei Nichtgebrauch zeigt das Display eine 24-Stunden-Uhr und die interne Umgebungstemperatur an. Page 4 besuchen Sie: www.maxview.de für mehr Informationen... -
Seite 5: Anschlüsse & Funktionen
> Systemsteuerung Montagesatz x 1 > M6 Rundkopfschraube > RJ25 3m Kabel > M6 Sicherungsmutter > Batterie 1.5v AA > 6mm Kunststoffscheibe > Netzanschlusskabel > Dachdurchführung > 4.8 mm x 19 mm Blechschraube x6 besuchen Sie: www.maxview.de für mehr Informationen Page 5... -
Seite 6: Benötigte Werkzeuge
> Prüfen Sie Einbauumgebung auf Hindernisse wie z.B. Lichtkuppeln, Klimagerät oder Solarmodule. > Prüfen Sie, ob sich elektrische Kabel unter den Schraubbefestigungen befinden > Prüfen Sie, ob die Kabel der Antenneneinheit die Kontrollbox erreichen(Maxview kann verlängerte Kabel liefern) > Lassen Sie die Schüssel nicht über den Rand des Fahrzeugs hinausragen >... -
Seite 7: Positioning Control Box & Panel
> Vorsicht beim Arbeiten in großer Höhe. Befolgen Sie unbedingt die Sicherheitshinweise des Leiterherstellers. > Verwenden Sie Montagebretter, wo notwendig, um sicherzustellen, dass die Dachkonstruktion Ihr Gewicht aushält. > Elektrowerkzeuge sollten gemäß den Anweisungen des Herstellers verwendet werden. Page 7 besuchen Sie: www.maxview.de für mehr Informationen... -
Seite 8: Elektrische Anschlüsse
Rückfahrsensor (optional) Braun Positive Leitung Zündung An (Kühlschrank) Erde Rückführung für Kontakt 6 Schwarz Vorsicht: Alle elektrischen Arbeiten dürfen nur von einer sachkundigen Person durchgeführt werden. Im Zweifelsfall konsultieren Sie einen qualifizierten Elektriker. Page 8 besuchen Sie: www.maxview.de für mehr Informationen... -
Seite 9: Anbringen Der Antenneneinheit
Dach geführt. Fahrtrichtung Anmerkung: Um Stolpergefahren zu vermeiden, wird empfohlen, dass die Kabel in Kabelschächte verlegt werden (nicht mitgeliefert), wenn der Zugang auf das Dach des Fahrzeugs erforderlich ist. besuchen Sie: www.maxview.de für mehr Informationen Page 9... -
Seite 10: Installieren Der Kontrollbox
Positionieren Sie die Kontrollbox in einer der 4 unten angezeigten Lagen. Stellen Sie sicher, dass die Front leicht zugänglich ist. Montage der Kontrollboxhalterungen: Die Halterungen schnappen in das Kontrollboxgehäuse ein besuchen Sie: www.maxview.de für mehr Informationen Page 10... -
Seite 11: Anschlussbild
Verbinden Sie die Systemsteuerung mit dem RJ25-Kabel und platzieren Sie diese während des Durchziehens des Kabels auf der magnetischen Montageplatte Anschlussbild: Satellitenempfänger 5A Sicherung Optional Kabel für Systemsteuerung A + B: Koax-Kabel vom LNB Steuerkabel Koax-Kabel für zweiten Receiver Zündung besuchen Sie: www.maxview.de für mehr Informationen Page 11... - Seite 12 • Mischen Sie keine Batterien unterschiedlichen Typs (z.B. Alkali- und Mangan-Batterien) • Verwenden Sie keine aufladbaren Batterien (Ni-Cd) • Batterien nicht verbrennen oder auseinanderbrechen • Batterien dürfen nicht übermäßiger Hitze wie direkter Sonneneinstrahlung oder Feuer ausgesetzt werden Page 12 besuchen Sie: www.maxview.de für mehr Informationen...
-
Seite 13: Zeit- Und Temperaturanzeige
Auswechseln der Batterien wird die Uhr-Funktion deaktivieren. Die Uhr hat eine 24- Stunden-Anzeige. Kopplung von Systemsteuerung und Kontrollbox: Jede Systemsteuerung, die von Maxview hergestellt wird, enthält eine einzigartige elektronische Identifi- zierungsnummer, um Interferenzen zwischen benachbarten Seeker Satellitensystemen zu verhindern. Wenn die Systemsteuerung und die Kontrollbox nicht gekoppelt sind, so zeigt das Systemsteuerungs Display RF ERROR. -
Seite 14: Finden Eines Satelliten
Display der Systemsteuerung zeigt NO SAT FOUND an. In diesem Fall überprüfen Sie bitte folgendes: • Hat die Antenne klare Sichtlinie zum Satelliten? • Befindet sich Ihr Standort innerhalb der Reichweite des Satelliten - wie auf Zone Karte gezeigt? • Sind alle Kabel korrekt installiert? Page 14 besuchen Sie: www.maxview.de für mehr Informationen... -
Seite 15: Pausefunktion
Der Zündungsmodus ist dann immer noch aktiviert, auch wenn der Kontrollbox-Netzschalter in der Position OFF steht. Sobald die Spannung am System wieder anliegt, wird sich die Antenne automatisch in die Parkposition absenken. besuchen Sie: www.maxview.de für mehr Informationen Page 15... -
Seite 16: Skeweinstellung
Einstellung des Winkels des LNB der auf dem Dach montierten Antenneneinheit. Vorsicht Befolgen Sie die allgemeinen Sicherheitshinweise auf Seite 5 bei der Einstellung der Antenneneinheit Astra 1 - 19.2° Page 16 besuchen Sie: www.maxview.de für mehr Informationen... -
Seite 17: Software Update
Software update: Um Ihre Seeker Wireless auf dem neuesten Stand in Bezug auf neue Satelliten zu halten, hat Maxview auf der Vorderseite der Steuereinheit einen USB-Port eingebaut. Die Seeker Wireless hat die Fähigkeit, ihre Satellitendaten und ihre operative Software von einem einfachen USB-Flash-Memory-Stick aus zu aktualisieren. -
Seite 18: Fehlersuche
Display hat keine Sie den Kabelanschluss. Prüfen Sie, ob der Systemsteuerungsnetzschalter Anzeige eingeschaltet ist. Verlust der Kontaktieren Sie Ihren lokalen Händler oder den Maxview Kundendienst. Systemsteuerung Keine Reaktion beim Aus- und Wiedereinschalten der Netzspannung von Systemsteuerung Drücken der Tasten und Kontrollbox Keine Spannung Sicherung prüfen... -
Seite 19: Garantie
Komponenten verändert wurde • Wenn keine original Rechnung vorgelegt werden kann In keinem Fall ist Maxview für indirekte, zufällige oder Folgeschäden aus dem Verkauf oder Gebrauch des Produktes verantwortlich. Diese Erklärung gilt sowohl während als auch nach der Laufzeit der Garantie. - Seite 20 Spezifikationen: Technische Daten: Durchschnittliche Suchdauer 30 – 60 Sek. (typisch) Zukunftssicher durch kostenlose Software Updates via USB-Stick – Siehe Seite 3 Aerodynamisches Design, nur 17 cm Aufbauhöhe in Parkposition Speicherung von bis zu 15 Satelliten möglich Vorprogrammiert mit 10 Satelliten: Astra variants 1-4 Atlantic Bird 3 Hellas Sat 2...
