Auswählen Des Installationsortes; Positionieren Der Kontrollbox - Maxview MXL017/65 & 85 Target Installationsanleitung

Auswählen des Installationsortes:
> Prüfen Sie Einbauumgebung auf Hindernisse wie z.B. Lichtkuppeln, Klimagerät oder
Solarmodule.
> Prüfen Sie, ob sich elektrische Kabel unter den Schraubbefestigungen befinden
> Prüfen Sie, ob die Kabel der Antenneneinheit die Kontrollbox erreichen(Maxview
kann verlängerte Kabel liefern)
> Lassen Sie die Schüssel nicht über den Rand des Fahrzeugs hinausragen
> Den benötigten Bewegungsradius entnehmen Sie bitte der unteren Tabelle unter
Buchstabe "I"
> Abstand zwischen LNB und Dach bei kleinsten Elevations-Winkel entnehmen Sie
bitte der unteren Tabelle unter Buchstabe "H"
A
E
F

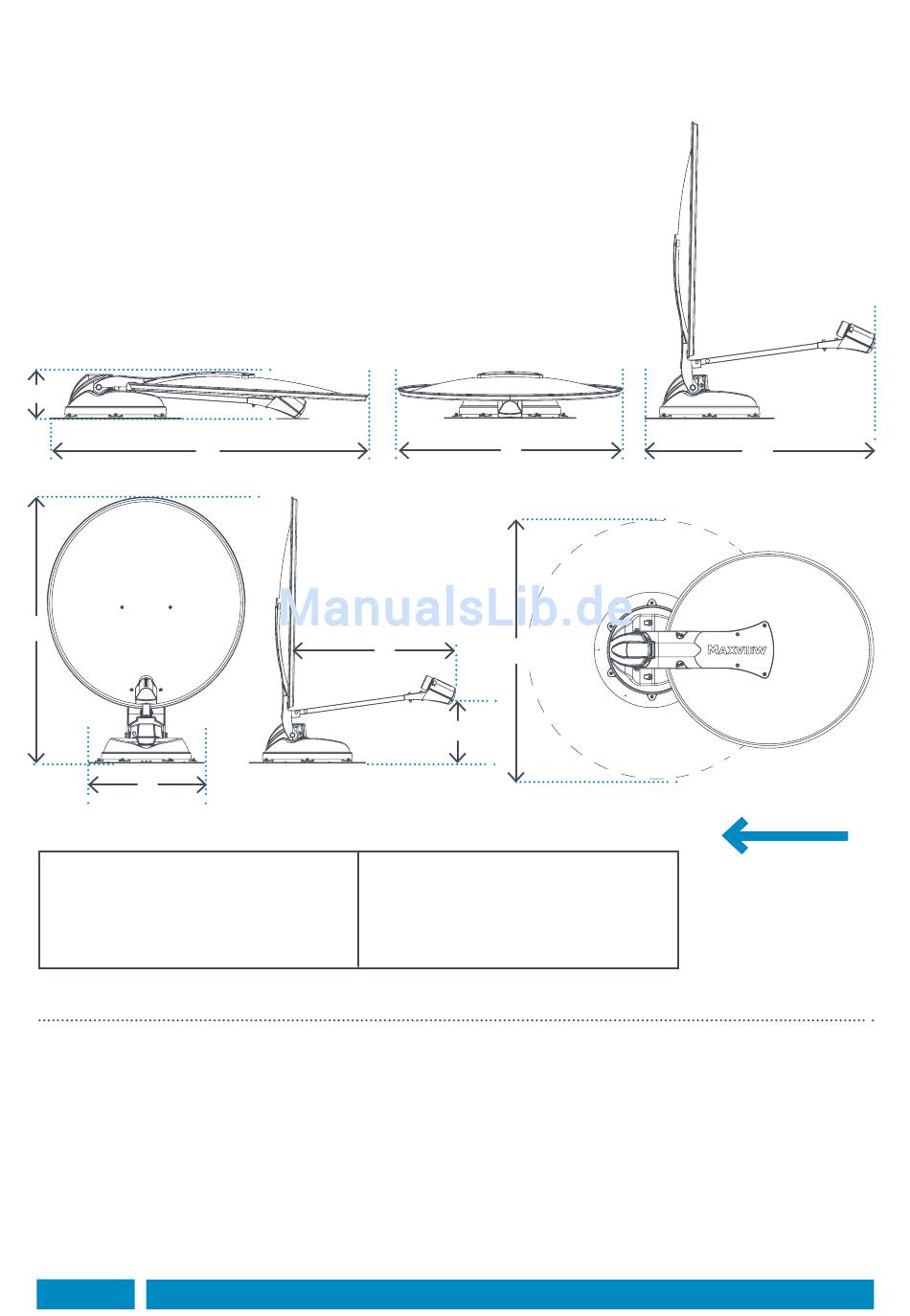

Abmessungen (cm) und Gewicht:
65cm Target: wiegt 10kg
A: 17 D: 65
E: 96
B: 100
C: 67 F: ø43*
*Montageplatte

Positionieren der Kontrollbox:

Positionieren Sie die Kontrollbox an einem geeigneten Ort, wo:
> Vordere und hintere Anschlüsse zugänglich sind.
> Kabel verdeckt und sauber geführt werden können.
> Eine elektrische Versorgung mit 12V DC permanent und bei eingeschalteter Zündung vorhanden ist.
> Ausreichende Belüftung vorhanden ist.
> Die Kontrollbox nicht von Metall umgeben ist (bei Verwendung des Wireless-Modus).
> Materialaufbau und Stärke für Befestigungen geeignet ist.
Seite 6 Besuchen Sie: www.maxview.de für mehr Informationen
B
G: 52
H: 15
I: 110
C
I
G
H
85cm Target: wiegt11kg
A: 17 D: 87
E: 113
B: 117
C: 85 F: ø43*
G: 64
H: 14
I: 125
D
Fahrtrichtung
