Verkabelungsschema Detecta-6 4+N/Mds-Monitor - Fermax DETECTA-6 Installationshandbuch

DETECTA-6
DETECTA-6

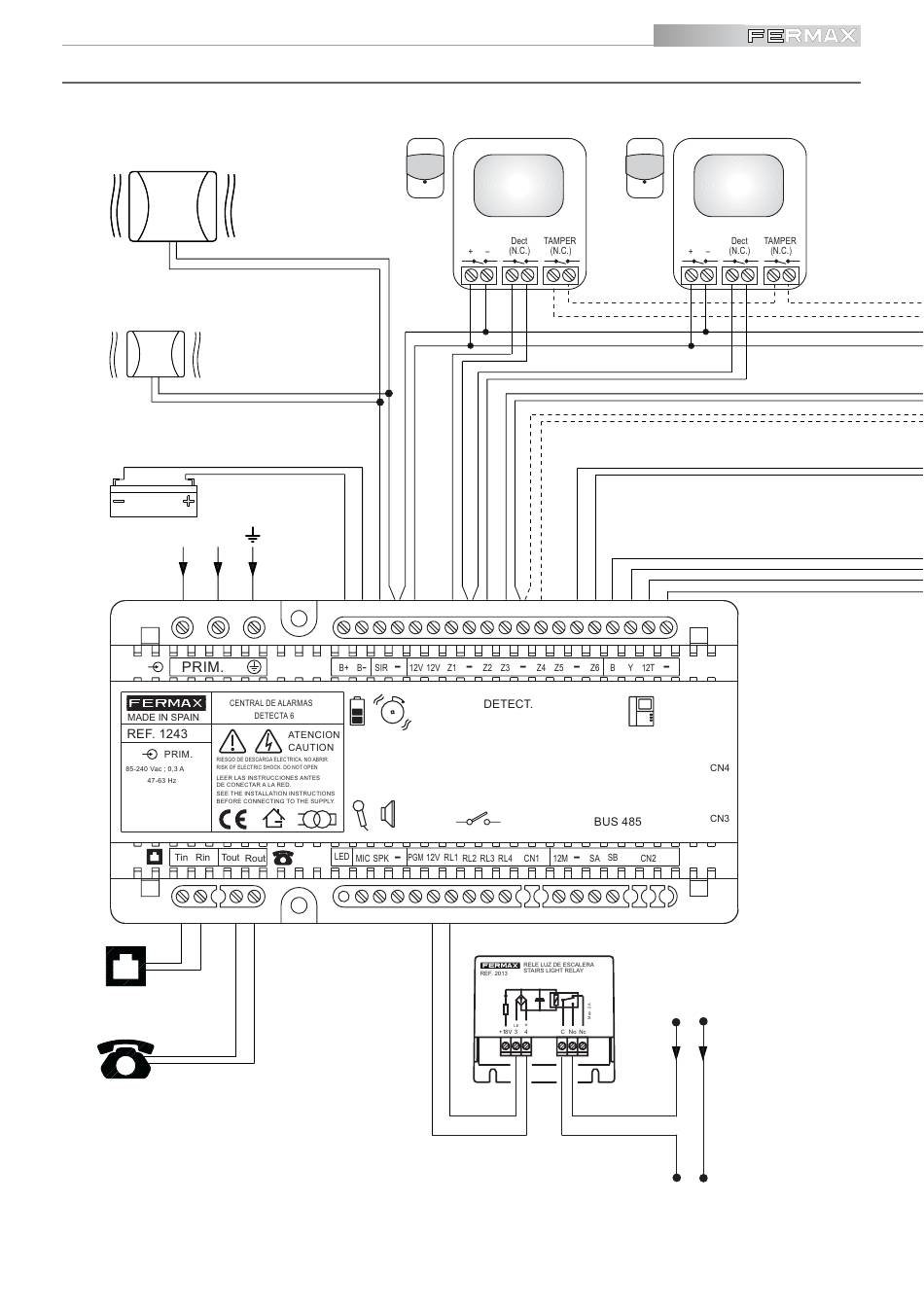

VERKABELUNGSSCHEMA IM WOHNRAUM DES GEBÄUDES-
AUßENSIRENE
optional
* Optional
BATTERIE 12 Vdc
Vac
L N
Telefonleitung
Telefon
* Es ist nicht erforderlich die Alarmanlage zu
reprogrammieren, wenn die optionalen
Geräte, die auf dem Schema aufgeführt sind,
angeschlossen werden.
Seite 34
4+N / MDS
PRÁSENZMELDER
ZONE 1
* Optionale Relais
Zu aktivierende Vorrichtung
PRÁSENZMELDER
ZONE 2
L N
MAX 220 Vac / 1 A
