DETECTA-6
DETECTA-6
«PROGRAMMIERUNGHANDBUCH»
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fermax DETECTA-6

Inhaltszusammenfassung für Fermax DETECTA-6

  • Seite 1 DETECTA-6 DETECTA-6 «PROGRAMMIERUNGHANDBUCH» DEUTSCH...
  • Seite 2 Technische Veröffentlichung zu Informationszwecken - Herausgeber: FERMAX ELECTRONICA S.A.E. FERMAX ELECTRONICA S.A.E, behält sich das Recht vor, den Inhalt dieses Dokuments sowie die technischen Eigenschaften der erwähnten Produkte ohne vorherige Ankündigung zu ändern, um dadurch den ständigen Weiterentwicklungen und den damit in Verbindung stehenden Verbesserungen Rechnung zu tragen.

  • Seite 3: Inhaltsverzeichnis

    DETECTA-6 DETECTA-6 INHALTSVERZEICHNIS SYSTEMEIGENSCHAFTEN ............... 5 VORSCHRIFTEN ..................7 ALLGEMEINE FUNKTIONSWEISE ............11 Alarmanlage mit Aufteilung in Bereiche ........12 Einschalten des Systems ............14 Ausschalten des Systems ............14 Ein-/Ausschaltkodes des Systems..........16 Systemalarm ................17 Telefonsprechanlage ..............19 Ausgabe der Sprachmeldungen über Lautsprecher .......
  • Seite 4 DETECTA-6 DETECTA-6 DEFINITIONEN ..................... 53 Bereiche ..................54 Kodes ..................55 Ausgänge ..................55 Zonen................... 58 Optionen ..................62 Telefoneinstellungen ..............64 Seite 4...

  • Seite 5: Systemeigenschaften

    DETECTA-6 DETECTA-6 SYSTEMEIGENSCHAFTEN Seite 5...

  • Seite 6: Eigenschaften

    DETECTA-6 DETECTA-6 EIGENSCHAFTEN: - 6 verkabelte Zonen, mit voreingestellten Funktionen, - Zonen 1, 2 und 3 mit Präsenzmeldern (NC), - Zone 4: Sabotagezone (NC und 24 Stunden), - Zone 5: Frei konfigurierbare Zone (NA), - Zone 6: Zone mit Wassermelder (NA), - 2 unabhängige Bereiche,...

  • Seite 7: Vorschriften

    DETECTA-6 DETECTA-6 VORSCHRIFTEN Seite 7...
  • Seite 8 Betriebe konzipiert . Installationsvoraussetzungen FERMAX ELECTRONICA S.A.E. zertifiziert ihre Produkte unter folgenden Bedingungen: · Das System wird zertifiziert, nachdem die Alarmzentrale FERMAX Detecta-6 an ein Netzgerät mit Erdung angeschlossen wurde. · Die Kabellänge zwischen den RS-232 Stiften des Schaltkreises und der Kommunikationsschnittstelle des PC darf höchstens einen Meter betragen.
  • Seite 9 DETECTA-6 DETECTA-6 Meldeart Grad 1 Option A Option B Option C Meldegerät (Sirene) Selbstaufladendes Meldegerät Primäres Übertragungssystem Sekundäres Übertragungssystem Meldeart Grad 2 Option A Option B Meldegerät (Sirene) Selbstaufladendes Meldegerät Primäres Übertragungssystem Sekundäres Übertragungssystem · Die akustischen Meldegeräte sind mindestens 90 Sekunden in Betrieb, außer die lokalen Vorschriften sehen eine andere Laufzeit vor.
  • Seite 10 DETECTA-6 DETECTA-6 · Es werden auch alle Kommunikationskanäle des Systems inklusive Funk, Bus (RS485 oder TTL), Telefonleitung und GSM-Leitungen überwacht. Das System meldet Störungen im ausgeschalteten Zustand und muss Sabotagemeldungen bei eingeschaltetetm Zustand melden. Dafür aktivieren Sie die die Optionen der entsprechenden PGM-Ausgänge an den Adressen [303] und [304] und verlegen...

  • Seite 11: Allgemeine Funktionsweise

    DETECTA-6 DETECTA-6 ALLGEMEINE FUNKTIONSWEISE Seite 11...

  • Seite 12: Alarmanlage Mit Aufteilbaren Bereichen

    DETECTA-6 DETECTA-6 ALARMANLAGE MIT AUFTEILBAREN BEREICHEN Die Alarmanlage kann kann zwei Bereiche verwalten (je nach Programmierung). In der Grundeinstellung ist nur der Bereich 1 aktiviert. Die Benutzerkodes können mehr als einem Bereich zugeordnet werden. Jeder Kode kann nur Bereiche kontrollieren, denen er zugeordnet ist.
  • Seite 13 DETECTA-6 DETECTA-6 Zum Beispiel werden verschiedene Zonen definiert, die Bereich 1 oder Bereich 2 (oder beiden) angehören. Die bestehenden Zonen (1-6) können von beiden Bereichen gleichzeitig genutzt werden. Somit bleiben die Zonen eingeschaltet, wenn alle Bereiche, denen sie angehören, eingeschaltet sind: - Zone 1: Eingangsbereich mit Verzögerungszeit.

  • Seite 14: Einschalten Des Systems

    DETECTA-6 DETECTA-6 EINSCHALTEN DES SYSTEMS Das Einschalten (Scharfschaltung) der Alarmanlage kann folgendermaßen durchgeführt werden: - durch Benutzerkodes, - durch Schnellanschlussfunktion, - durch Einführen des Schlüssels Beim Einschalten des Systems: - zeigt das Tastaturdisplay "Einschalten" an - blinkt die "Status Zentrale"-LED - ertönt der Summer als Hinweis, dass die Ausgangszeit begonnen hat...

  • Seite 15: Einschaltung Mit Hauptzonen

    DETECTA-6 DETECTA-6 Einschaltung mit Hauptzonen Wenn die Zentrale das Einschalten nicht zulässt und auf der Tastatur "Wegen Sensoraktivierung in einer Hauptzone kein Einschalten möglich ", angezeigt wird, bedeutet dies, dass in einer Hauptzone ein Sensor aktiviert wurde und deswegen das Einschalten der Zentrale bis zur Zurückstellung (Ende der Überwachung) dieser nicht...

  • Seite 16: Ein-/Ausschaltungs-Kodes Des Systems

    DETECTA-6 DETECTA-6 EIN-/AUSSCHALTUNGS-KODES DES SYSTEMS Das Ein-/Ausschalten der Alarmanlage wird immer durch einen Benutzer durchgeführt (durch seinen Benutzerkode). Es gibt verschiedene Möglichkeiten die Alarmzentrale ein-/auszuschalten: Den aktuellen Status der Alarmanlage ändern: Benutzerkode Der Status der Alarmanlage ändert sich bei jeder (Grundeinstellung: 1111) Eingabe des Ein-/Ausschaltkodes.

  • Seite 17: Systemalarm

    DETECTA-6 DETECTA-6 SYSTEMALARM Das System löst Alarm aus: 1. Wenn die Alarmanlage eingeschaltet ist und eine Zone mit unmittelbarer Auslösung gefunden wird (sofortige Sensorauslösung innerhalb des aktivierten Bereichs) 2. Wenn während der Eingangs-/Ausgangsverzögerungszeit ein Sensor aktiviert wird, der sich nicht in der Eingangs-/Ausgangszone befindet.

  • Seite 18: Einbruchalarm (Adr. [612])

    DETECTA-6 DETECTA-6 Einbruchalarm (Adr. [612]) Bei einer Sensoraktivierung in einer auf Einbruchsmeldung programmierte Zone wird der ihr zugewiesenen Ausgang von der Alarmanlage aktiviert und die Telefonsprechanlage sendet eine Einbruchsmeldung. Die Tastatur zeigt nichts an und der Summer der Tastatur ertönt nicht.

  • Seite 19: Telefonsprechanlage

    DETECTA-6 DETECTA-6 TELEFONSPRECHANLAGE Die Alarmanlage enthält eine Telefonsprechanlage, die Ereignisse an folgende Stellen weiterleiten kann: - Eine Empfangszentrale - Privattelefone Empfangszentrale Wenn die Alarmanlage ein Ereignis registriert, dem eine Meldung zugeordnet ist, stellt die Alarmanlage mit der Notrufzentrale eine Verbindung her und übermittelt die Meldung.

  • Seite 20: Meldungsausgabe Über Lautsprecher

    DETECTA-6 DETECTA-6 MELDUNGSAUSGABE ÜBER LAUTSPRECHER (Betrieb im Spezialmodus) Ausschaltung im Spezialmodus Der Betrieb im Spezialmodus aktiviert die Wiedergabe der Meldungen über Lautsprecher (angeschlossen an die Alarmanlage) bei folgenden Situationen / Ereignissen: - Wiedergabe der Sprachmeldung der Zonen, in denen im ausgeschalteten Zustand ein Sensor aktiviert wird oder die im eingeschaltenen Zustand Alarm auslösen.

  • Seite 21: Aufnahme Einer Meldung In Der Sprachbox

    DETECTA-6 DETECTA-6 Sprachbox Diese Meldung wird wiedergegeben, wenn ein Sensor der Eingangs-/Ausgangszone bei abgeschalteter Alarmanlage aktiviert wird. Diese Meldung wird bei aktivierter oder deaktivierter Funktion "spezielle Ausschaltung" wiedergegeben. Mit dieser Meldung kann man Nachrichten oder Hinweise, Grüße, usw. hinterlassen. Aufnahme einer Meldung in der Sprachbox: Um besagte Meldung aufzunehmen, muss zwei Sekunden lang folgende Taste gedrückt...

  • Seite 22: Aufnahme Von Meldungen

    DETECTA-6 DETECTA-6 AUFNAHME VON MELDUNGEN Die Aufnahme/Überprüfung der Meldungen wird in der Installateur-Programmierung über das Mikrofon oder den an der Alarmanlage angeschlossenen Telefonhörer durchgeführt, und zwar als Fernzugriff über ein Telefon mit den Fernbedienungsfunktionen oder über die Software Detecta Express.

  • Seite 23: Aufnahme Mit Der Software Detecta Express

    DETECTA-6 DETECTA-6 Fernaufnahme mit einem Telefon Siehe Abschnitt "Fernbedienung" in dem vorliegenden Handbuch. Aufnahme mit der Software Detecta Express Für diese Funktion ist eine Anlage mit Soundkarte und Mikrofon nötig. Um Meldungen mit Detecta Express aufzunehmen, führen Sie die folgenden Schritte durch: - Öffnen Sie die Windows-Audioaufnahme...

  • Seite 24: Fernbedienung

    DETECTA-6 DETECTA-6 FERNBEDIENUNG Die Fernbedienung ist das System, mit dem man einige Funktionen der Alarmanlage über das Telefon (Festnetz oder Mobil) steuern kann. 1. Aufrufen des Fernbedienungsmodus Man kann auf zweierlei Art den Fernbedienungsmodus aufrufen: - Bei Alarm: die Notrufzentrale ruft den Benutzer an.

  • Seite 25: Fernbedienungsbefehle

    DETECTA-6 DETECTA-6 2. Fernbedienungsbefehle Dies sind diejenigen Befehle, die der Benutzer mit dem Telefon eingibt, nachdem der Fernbedienungsmodus aktiviert wurde. Sie ermöglichen es, bestimmte Aktionen in der Alarmanlage auszuführen. Ein-/Ausschalten Wenn der eingegebene Kode korrekt ist, gibt die Benutzer- der Alarmanlage...
  • Seite 26 DETECTA-6 DETECTA-6 Gibt die aufgenommene Sprachmeldung wieder Wiedergabe der Sprachmeldungen (siehe Meldungstabelle) n: Meldungsnummer Nach der Eingabe des Aufnahmekodes ertönen Aufnahme von hintereinander zwei Pieptöne die den Beginn der Aufnahme signalisieren. In diesem Sprachmeldungen n: Meldungsnummer Augenblick muss die Meldung aufgenommen (siehe Meldungstabelle) werden.

  • Seite 27: Beschreibung Des Monitors

    DETECTA-6 DETECTA-6 BESCHREIBUNG DES MONITORS Seite 27...

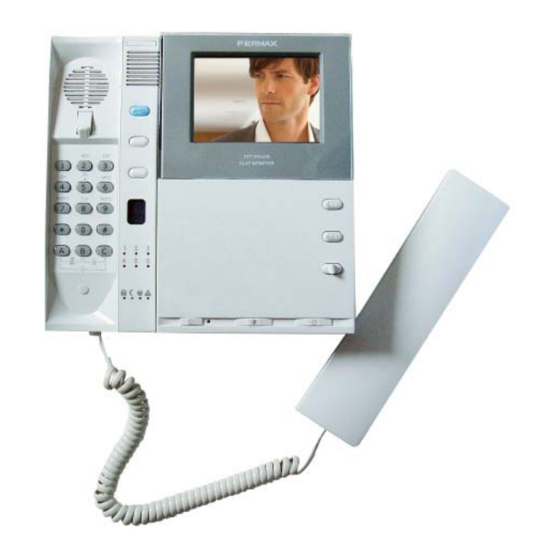

  • Seite 28: Beschreibung Detecta-6 Monitor Und Telefon

    DETECTA-6 DETECTA-6 BESCHREIBUNG DETECTA-6 MONITOR und TELEFON F E R M A X Detecta 6 Monitor Detecta 6 Telefon ADS, 4+N und MDS System ADS System Beschreibung der Befehle der Videotürstation Monitor - Telefon: Türöffnungstaste / Portierruf - Wenn eine Verbindung zur Türstation besteht, kann durch Drücken dieser Taste die Türöffnungstaste aktiviert werden.
  • Seite 29 DETECTA-6 DETECTA-6 LED-Tastatur-/Statusanzeigen LEDS Funktion (ausgeschaltet) (eingeschaltet) (blinkend) Ein- und Ausgangs- Zustand der verzögerungszeit läuft deaktiviert aktiviert Alarmanlage kurzes Aufblinken nach zwei Sekunden, Alarmanlage teilaktiviert keine Zone Zone Uhr deprogrammiert Deaktivierung deaktiviert deaktiviert Netzversorgung Strom- Batterieladezustand Richtige gestört versorgung niedrig...

  • Seite 30: Display Tastatur

    DETECTA-6 DETECTA-6 Display Tastatur Das Display zeigt sowohl die ausgeführten Funktionen wie auch eine Reihe von Informationen bei Eingabe der Kodes oder beim Programmieren an. Die Anzeige erfolgt, wenn ein fehlerhafter Kode eingegeben oder eine Funktion fehlerhaft durchgeführt wird. Information über die Zentrale im Bereitschaftsmodus (Aus)/Ein...
  • Seite 31 DETECTA-6 DETECTA-6 Schnellwahltastenfunktion Wenn Sie die Taste 2 Sekunden lang gedrückt halten, wird die entsprechende Tastaturfunktion ausgelöst: Taste Sprachbox, Aufnahme in der Sprachbox. Sensoraktivierung in den Zonen, die Tastatur zeigt die Zonen an, in denen ein Sensor aktiviert wurde. Das Display zeigt ‘d’ und die LEDs der entsprechenden Zonen leuchten.
  • Seite 32 DETECTA-6 DETECTA-6 Seite 32...

  • Seite 33: Programmierung

    DETECTA-6 DETECTA-6 PROGRAMMIERUNG Seite 33...

  • Seite 34: Programmierung Der Alarmanlage

    DETECTA-6 DETECTA-6 PROGRAMMIERUNG DER ALARMANLAGE In den Programmiermodus wechseln - Man kann nicht in den Programmiermodus wechseln, wenn die Alarmanlage eingeschalten ist oder Alarm ausgelöst wurde: Um in den Programmiermodus zu wechseln, drücken Sie: beim Wechsel in den Programmiermodus MASTER-Installationskode...

  • Seite 35: Anzeige Der Einprogrammierten Daten

    DETECTA-6 DETECTA-6 Anzeige der einprogrammierten Daten Im Programmiermodus kann man Adressen folgendermaßen anzeigen: 1. Eingabe der Adresse, die angezeigt werden soll. 2. Bestätigen mit Taste [#]. Adresse Es werden automatisch die Daten angezeigt, die bei dieser Adresse gespeichert sind. Auf dem Display werden die Nummern angezeigt und die “STATUS”-LEDs geben die...

  • Seite 36: Programmierung Der Benutzerkodes

    DETECTA-6 DETECTA-6 PROGRAMMIERUNG DER BENUTZERKODES Installateurkode 1 (Werkseinstellung) Benutzerkode 1 1 (Werkseinstellung) Benutzerkode 2 Benutzerkode 3 Benutzerkode 4 Ist immer der Wartungskode. Benutzerkode 5 Benutzerkode 6 Wird zur Ein-/Ausschaltung mit Schlüssel Benutzerkode 7 benutzt. Einschaltung erfolgt über Benutzerkode 8 Schnellanschlussfunktion.

  • Seite 37: Programmierung Von Datum Und Uhrzeit

    DETECTA-6 DETECTA-6 A1 A2 Bereiche, die mit dem Schlüssel ein-/ausgeschaltet Bereiche von werden Benutzer 7 Bereiche, die über die Schnellanschlussfunktion Bereiche von eingeschaltet werden. Benutzer 8 ( 1 ) Die Schlüsselfunktion kann mit dem Kode des Benutzers 7 ein-/ausgeschaltet w e r d e n .

  • Seite 38: Programmierung Der Zonen

    DETECTA-6 DETECTA-6 PROGRAMMIERUNG DER ZONEN Zonen NA Wenn keine beiden Eigenschaften gewählt wird, Mit Endlinienwiderstand sind es Zonen NC. Wenn ausgewählt, Toleranzzeit der Zonenmelder Mit langsamer Toleranz- langsam (400 ms) anstatt schnell zeit (50 ms). Erlauben das Einschalten der Prioritätszonen Alarmanlage nicht, wenn sie sich im Überwachungsmodus befinden.

  • Seite 39: Funktionen Der Alarmanlage

    DETECTA-6 DETECTA-6 PROGRAMMIEROPTIONEN Die schwarzen Kästchen sind reserviert. Ihnen ist keine Option zugewiesen. Funktionen der Alarmanlage 1) Reserviert 2) Aktiviert die Störungs-/Sabotagemeldung in der gleichen Leitungsschleife der Zone 3) Die Sabotagemeldung löst Alarm in der Zone aus. 4) Aktiviert die Funktion [B+C]. Aktiviert den an den Feueralarm angeschlossenen Ausgang.

  • Seite 40: Programmierung Der Ausgänge

    DETECTA-6 DETECTA-6 PROGRAMMIERUNG DER AUSGÄNGE Die schwarzen Kästchen sind reserviert. Ihnen ist keine Option zugewiesen. Programmierung der Ausgänge OUT1 und OUT2 Zuweisen der Zonen an OUT1: Aktivierungszeit Arbeitsmodus OUT1 1) Wenn ausgewählt, dient er als offener Ruhekontakt, sonst liefert er +12 V...

  • Seite 41: Pgm-Programmierung

    DETECTA-6 DETECTA-6 PGM-Programmierung PGM-Aktivierung (Adresse 303) 1) PGM-Aktivierung, wenn Bereich 1 eingeschaltet ist. Aktiviert (nur Kabel) 2) PGM-Aktivierung durch Störungs- oder Sabotagemeldung in der Zone 3) PGM-Aktivierung durch Alarmmeldung der Einbruchzone 4) PGM-Aktivierung durch Alarmmeldung der Tageszone 5) PGM-Aktivierung durch Alarmmeldung der Feuermeldezone 6) PGM-Aktivierung durch Überfallkode und/oder der Funktion [A+B]...

  • Seite 42: Relais

    DETECTA-6 DETECTA-6 RELAIS Relais-Programmierung Die schwarzen Kästchen sind reserviert. Ihnen ist keine Option zugewiesen. Zuweisen der Zonen an Relais 1: Aktivierungszeit Arbeitsmodus Relais 2 - Immer Option 1 aktivieren 2) Wahl des Modus Druckaktivierung 3) Wahl der Zeitgebung in Minuten anstatt Sekunden...

  • Seite 43: Zuweisen Der Bereiche An Relais

    DETECTA-6 DETECTA-6 Zuweisen der Zonen an Relais 3: Aktivierungszeit Arbeitsmodus Relais 3 - Immer Option 1 aktivieren 2) Wahl des Modus Aktivierung durch Drücken 3) Wahl der Zeitgebung in Minuten anstatt Sekunden 4) Modus Programmaktivierung Anfangs-/End- oder bistabiler Impuls 5) Reserviert 6) Aktivierung des überwachten VR-Ausgangs...
  • Seite 44 DETECTA-6 DETECTA-6 Automatische Programme des Relais Ermöglicht 8 Relaisprogramme mit jeweils 2 Zeitplänen, Ein-/Ausschaltung. h m m Prog. 1 Uhrzeit Beginn Intervall 1 Aktivierungszeit Format hh:mm h m m Prog. 1 Uhrzeit Ende Intervall 1 Deaktivierungszeit Format hh:mm Prog. 1 Kalender Intervall 1 Auswählen: 1 = Montag...
  • Seite 45 DETECTA-6 DETECTA-6 Prog. 5 Uhrzeit Beginn Intervall 1 h m m Aktivierungszeit Format hh:mm h m m Prog. 5 Uhrzeit Ende Intervall 1 Deaktivierungszeit Format hh:mm Prog. 5 Kalender Intervall 1 Auswählen: 1 = Montag 7 = Sonntag h m m Prog.

  • Seite 46: Programmierung Der Telefoneinstellungen

    DETECTA-6 DETECTA-6 PROGRAMMIERUNG DER TELEFONEINSTELLUNGEN Telefoneinstellungen 1) Aktivierung des bidirektionalen Eingangs. Fernanbindung des PC mit der Alarmanlage 2) Test von NICHT-Festnetztelefonen 3) Telefonsplitter Stellt eine Telefonverbindung zu allen an der Notrufzentrale angeschlossenen Telefonen her 6) Zulassen bidirektionaler Verbindung über Tastatur, veranlasst Rückruf 7) Reserviert 8) Aktivierung der Hörenmodus nach Meldung eines Alarmereignisses an die Alarmmeldezentrale...

  • Seite 47: Berichtsverzögerung

    DETECTA-6 DETECTA-6 Berichtsverzögerung Zeitverzögerung Geräts Von 0 bis 255 Sekunden. Verbindungsherstellung zur Notrufzentrale im Sek. Alarmfall während der Eingangsverzögerungszeit 0 3 0 beträgt zwischen 0 und 255 Sekunden. Zeitüberschreitung der Meldung Maximale Zeit, während der ein Ereignis in der Von 1 bis 255 Minuten.

  • Seite 48: Programmierung Der Meldungen An Privattelefone

    DETECTA-6 DETECTA-6 PROGRAMMIERUNG DER MELDUNGEN AN PRIVATTELEFONE Verschicken von Meldungen an Privattelefone 1) Sendet Alarme der Zonen 2) Sendet Ein-/Ausschaltung (gibt der Systemstatus an) 4) Sendet Störungen der Zonen 5) Sendet die Meldung des Netzfehlers und dessen Behebung 6) Sendet die Meldung des niedrigen Batterieladezustands und der Wiederaufladung der Batterie...

  • Seite 49: Programmierung Der Teilnehmerkodes

    DETECTA-6 DETECTA-6 Programmierung der Teilnehmerkodes Teilnehmerkode Identifikationsnummer für die Empfangszentrale Bereich 1 F F F F Teilnehmerkode Bereich 2 F F F F Programmierung der Telefoneinstellungen Telefonischer Test Zeit Testintervall Wie oft dieser Bericht g e s e n d e t...

  • Seite 50: Programmierung Der Berichte

    DETECTA-6 DETECTA-6 Programmierung der Berichte Benutzereinschaltung/ Zone 1 St St Ein Aus -ausschaltung Zone 2 Bereichseinschaltung/ Ein Aus -ausschaltung Zone 3 Alarmabschaltung Zone 4 Zwangscode Zone 5 Polizeinotruf Zone 6 Feuerwehrnotruf Zone 7 Medizinischer Notruf Zone 8 Manipulation Tastatur Wiederherstellung/...

  • Seite 51: Berichte Der Alarmauslösenden Zone

    DETECTA-6 DETECTA-6 Erweiterte Kodes CONTACT ID. Berichte alarm- Störungsmeldungen Zonen auslösenden Zone: Standardkodes Sensorstörung Einbruch Perimetrie Schleife Brand Einbruch Innenbereich Generischer Sabotagemelder Gasmelder Pumpenstörung Kühlsystem Sirene 1 Heizungssystem Sirene 2 Wasseraustritt Offenes Brandsystem Geschlossene Schleife Scheibenbruch Hohe Temperatur Modulstörung Niedrige Temperatur Modulsabotage Belüftungssystem...
  • Seite 52 DETECTA-6 DETECTA-6 Seite 52...

  • Seite 53: Definitionen

    DETECTA-6 DETECTA-6 DEFINITIONEN Seite 53...

  • Seite 54: Bereiche

    DETECTA-6 DETECTA-6 BEREICHE Die Bereiche werden den Zonen der Alarmanlage zugewiesen. DETECTA-6 verfügt über zwei unabhängige Bereiche, die frei den Benutzerkodes zugeordnet werden können. Einem Benutzer können jeweils zwei Bereiche zugeordnet werden. KODES Die Kodes bestehen aus einer Ziffernabfolge, die zur Ein-/Ausschaltung der Anlage verwendet werden.

  • Seite 55: Ausgänge

    DETECTA-6 DETECTA-6 AUSGÄNGE Wenn die Zeit 255 für die Ausgänge/Relais programmiert wird, funktionieren die Ausgängen im bistabilen Modus (unbeschränkte Aktivierung solange keine Deaktivierung erfolgt). Es gibt drei Ausgangstypen: Ausgänge “OUT1” (Zuweisung von Zonen: Adr [617] - Aktivierungszeit: Adr [212] ) Die Ausgänge "OUT"...

  • Seite 56: Kontrollierbarkeit Der Ausgänge Und Der Relais

    DETECTA-6 DETECTA-6 Kontrollierbarkeit der Ausgänge und der Relais Sowohl die Ausgänge OUT, PGM oder Relais verfügen über eine Option im Arbeitsmodus, wodurch sie aktiviert werden können, um über das Telefon oder die Tastatur gesteuert zu werden. Nur der Master-Benutzer kann dabei die Ausgänge steuern.
  • Seite 57 DETECTA-6 DETECTA-6 PGM Hilfsausgang (Je nach programmierten Optionen: PGM Aktivierung: Adr [303] oder PGM Aktivierung: Adr [304] - Aktivierungszeit PGM Ausgang: Adr [214] ) Aktiviert PGM falls Bereich 1 angeschlossen ist. Der PGM Ausgang bleibt solange aktiviert, wie der Bereich 1 angeschlossen ist.

  • Seite 58: Zonen

    DETECTA-6 DETECTA-6 ZONEN Arbeitsmodus der Zonen - NA Adr [600]: Zonen mit Kontakt Offen im Bereitschaftsmodus - NC (falls weder die Adr [600] noch die Adr [601] benutzt wird: Zonen mit Kontakt Geschlossen im Bereitschaftsmodus - RLF Adr [601]: Zonen Abschlusswiderstand der Linie. Im Bereitschaftsmodus wird die Schlaufe im Hinblick auf die Masse über einen 2K2W Widerstand geschlossen.

  • Seite 59: Sensibilität Der Zonen Adr

    DETECTA-6 DETECTA-6 - Anschluss der Zone + Sabotagemelder gleiche Schlaufe: Alarm- und Sabotagemeldung / Störung in derselben Zone (Schlaufe) NC Zone mit Abschlusswiderstand am Linienende Sensibilität der Zonen Adr [602] Die Zeit (schnell oder langsam), die der Eingangskanal benötigt, um festzustellen, dass eine Auslösung erfolgt ist.
  • Seite 60 DETECTA-6 DETECTA-6 Zonen mit automatischer Deaktivierung Adr [605] Wenn die Sensoren dieser Zonen gerade ausgelöst werden, wenn die Anlage eingeschaltet wird, deaktivieren sich die betreffenden Zonen automatisch und werden anschließend automatisch reaktiviert. Zonendeaktivierung über die Tastatur Adr [606] Es handelt sich hierbei um jene Zonen, die über die Tastatur mittels der Funktion "Deaktivierung von Zonen"...

  • Seite 61: Eingangsverzögerungszeit

    DETECTA-6 DETECTA-6 Zeit des Feuervoralarms Adr [105] Damit kann eine Deaktivierung der Feuermeldezone erfolgen, bevor der Alarm aktiviert wird, wodurch eine visuelle Vorabklärung eines eventuellen Feuerausbruchs ermöglicht wird.. Programmierbar von 0 bis 255 Sekunden Die Funktion Reset des Feueralarms (Taste [9 ]), unterbricht den Voralarm und 2 Sek.

  • Seite 62: Optionen

    DETECTA-6 DETECTA-6 OPTIONEN Funktionen der Anlage Adr [301] Aktiviert die Erkennung von Störungen in den Zonen Aktiviert die Erkennung einer Störung/Sabotage in den Schlaufen der Zone sowie in Zonen mit Funkübertragung. Sie müssen dazu geeignete Widerstände installieren. Im Falle einer Störung wird bei deaktivierter Zone ein Störungsereignis generiert, während bei aktivierter Zone ein Sabotageereignis generiert wird.
  • Seite 63 DETECTA-6 DETECTA-6 Deaktivierung des Zwangskodes Kode +1 Die Zwangskode-Funktion (Einbruchkode) wird deaktiviert. Deaktivierung des Summers beim Betreten/Verlassen [Taste 5 2 Sek. Der Summer der Tastatur bleibt beim Betreten/Verlassen deaktiviert. Deaktivierung der Schnellanschlussfunktion Der Schnellanschluss des Systems mittels Tastenkombination [*] + [#] kann nicht durchgeführt werden.

  • Seite 64: Telefonbereich

    DETECTA-6 DETECTA-6 TELEFONBEREICH Optionen Telefonbereich Adr [305] Aktivierung des bidirektionalen Eingangs Diese Option ermöglicht Ihnen eine bidirektionale Verbindung zwischen Computer und Anlage herzustellen. Ansonsten ist keine bidirektionale Verbindung möglich, außer der Benutzer autorisiert diese über die Tastatur. Test von NICHT-Festnetztelefonen Der Telefontest wird nur dann übermittelt, wenn die Anlage keine Telefonverbindung...
  • Seite 65 DETECTA-6 DETECTA-6 Sendet Meldung der Kopfzeile Auf diese Art und Weise wird die Meldung der Kopfzeile vor den Zonenmeldungen wiedergegeben, um die Zentrale zu lokalisieren, die den Anruf ausgelöst hat. Bestätigung eines individuellen Anrufs Wenn es mit dem Befehl DTMF [*+9] ausgewählt wird, wird der Rückruf nur an das Telefon unterbrochen, das den Befehl ausgeführt hat.

  • Seite 66: Anzahl Klingelzeichen Adr

    DETECTA-6 DETECTA-6 Anzahl Klingelzeichen Adr [422] Es handelt sich hierbei um die Anzahl von Klingelzeichen, nach der die Anlage den Anruf annimmt, wenn ein Anruf vom Computer stammt, um eine bidirektionale Verbindung herzustellen oder eine Fernbedienungsanruf erfolgt. Programmierbar sind 0 bis 9 Klingelzeichen.
  • Seite 67 DETECTA-6 DETECTA-6 Erweiterte Kodes Kontakt ID Falls Sie einen anderen Bericht als den unter Zoneneigenschaften einprogrammierten, programmieren wollen, müssen Sie unter Alarm- und Störungsberichte der Zonen eine andere Ziffer als die 0 einprogrammieren, die entsprechenden Nummer können Sie aus der Programmiertabelle entnehmen.
  • Seite 68 DETECTA-6 DETECTA-6 · Jeder Zwischenfall im System löst ein ON- und ein OFF- oder Wiederherstellungs- Ereignis aus. Bei den Berichten mit einer Ziffer, wird die Wiederherstellung bei derselben Adresse programmiert wie der ON-Bericht. Bei jenen mit zwei Ziffern ist eine andere Adresse erforderlich.
  • Seite 69 DETECTA-6 DETECTA-6 Aktivierung / Deaktivierung Benutzer Adr [577] Wird übermittelt bei der Aktivierung oder Deaktivierung der Benutzer, die einprogrammiert wurden + der Benutzernummer desjenigen Benutzers, der den Vorgang durchgeführt hat. Die Nummer der zweiten Stelle übermittelt dabei die Aktivierung während die Deaktivierung durch die Ziffer der ersten Stelle bei Adresse 577 erfolgt.
