DETECTA-6
DETECTA-6

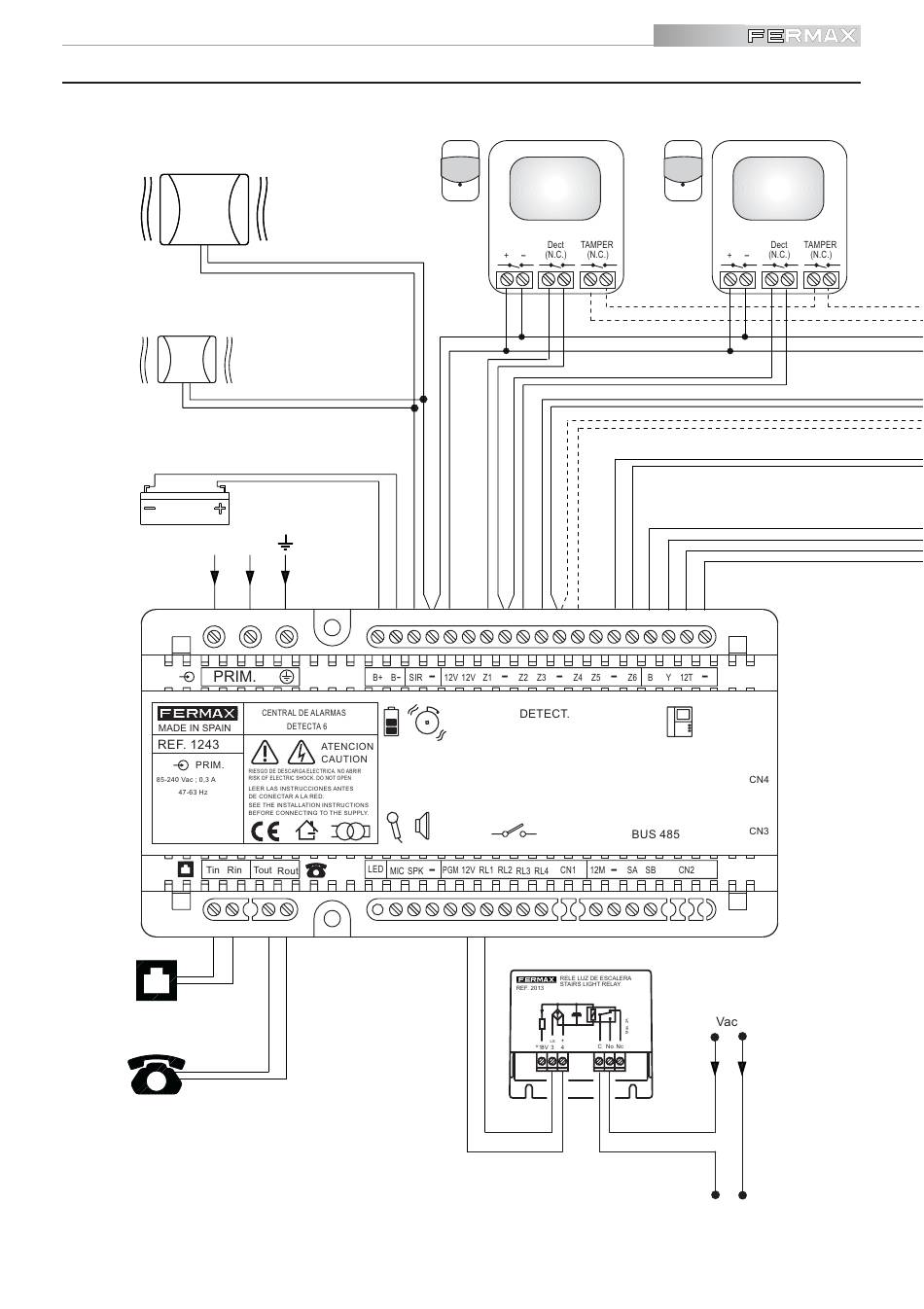

VERKABELUNGSSCHEMA SET 1/L -
AUßENSIRENE
optional
* Optional
BATTERIE 12 Vdc
Vac
L
Telefonleitung
Telefon
* Es ist nicht erforderlich die Zentrale zu
reprogrammieren, wenn die optionalen
Geräte, die auf dem Schema aufgeführt sind,
angeschlossen werden.
Seite 24
ADS
N
TIERRA
PRÁSENZMELDER
ZONE 1
Zu aktivierende Vorrichtung
PRÁSENZMELDER
ZONE 2
* Optionale Relais
L N
MAX 220 Vac / 1 A
