DETECTA-6
DETECTA-6
VERKABELUNGSSCHEMATA
Nachfolgend werden die Verkabelungsschemata des Detecta-6-Systems für ADS- und
4+N-/MDS-Anlagen dargestellt:
ADS-Anlagen
- Verkabelungsschema des Videotürsprechanlagen-Sets Detecta-6 ADS für eine Leitung
- Verkabelungsschema des Videotürsprechanlagen-Sets Detecta-6 ADS für ein Gebäude
- Verkabelungsschema mit Telefon Detecta-6 ADS
- Verkabelungsschema mit Monitor und Telefon Detecta-6 ADS
4+N-/MDS-Anlagen
- Verkabelungsschema mit Monitor Detecta-6 4+N

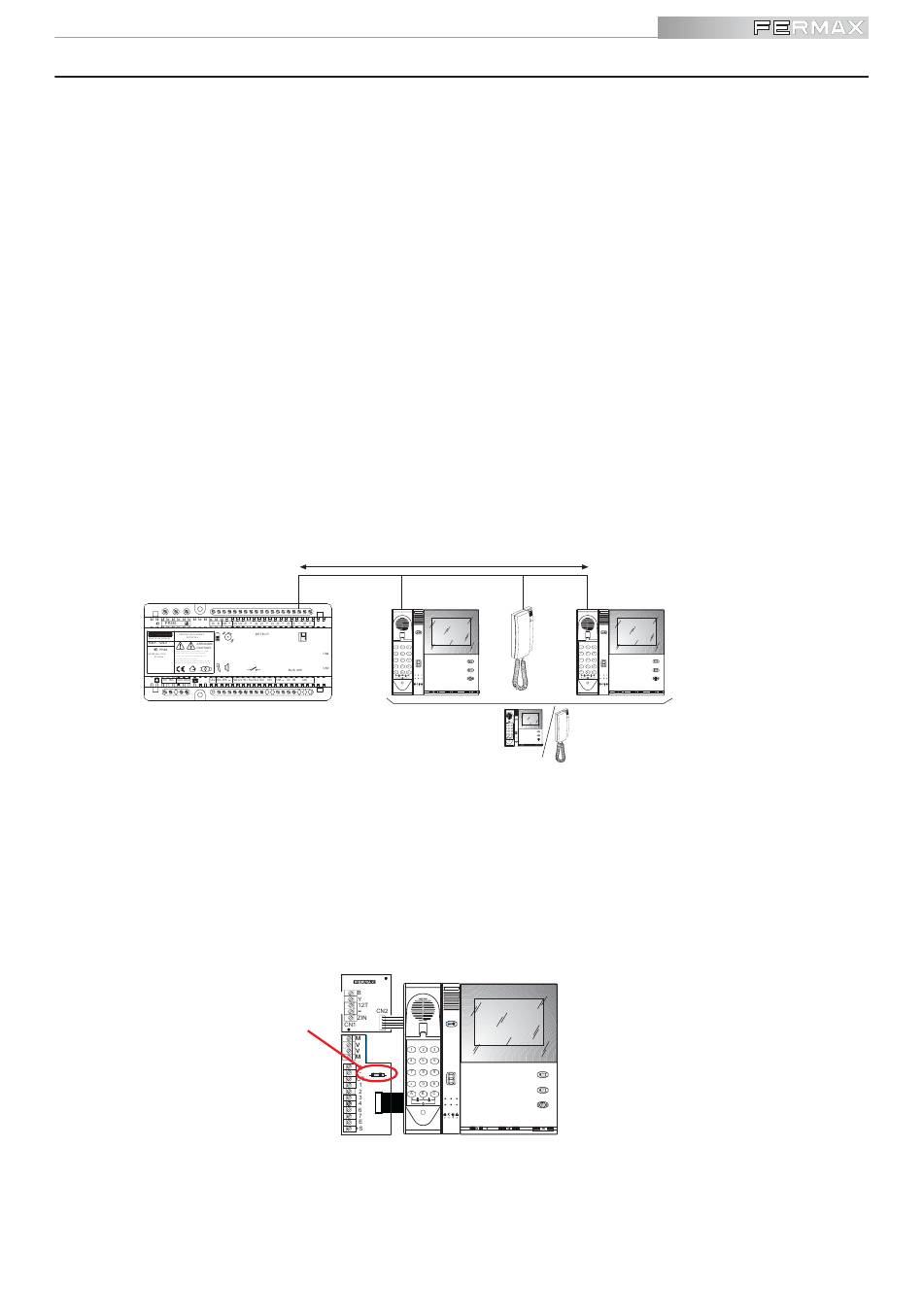

Hinweise
- Die Maximalzahl von Detecta-6 Endgeräten in einer Wohnung (Haus): 3.
- Die Maximaldistanz zwischen der Zentrale und dem letzten Detecta-6 Endgerät: 100m.
- Die Anlage kann mit Monitoren/Telefonen erweitert werden, die «nicht zur
Produktlinie
Stromversorgung geachtet wird.
Die Beschränkung der Anzahl ADS oder 4+N Endgeräte, die «nicht zur Produktlinie
Detecta-6» gehören, ergibt sich durch die Leistungsfähigkeit des Netzgeräts.
- Bei Anlagen mit mehr als einem Monitor pro Wohnung/Haus ist der 75 Ohm
Widerstand «R» bei allen Monitoren bis auf den letzten zu deaktivieren.
Seite 22
max. 100m
1 2 3
4 5 6
Detecta-6»gehören,
R
F E R M A X
1 2 3
4 5 6
F E R M A X
max. 3
1 2 3
4 5 6
wenn dabei auf
F E R M A X
1 2 3
4 5 6
F E R M A X
eine ausreichende
