6. Zusätzliche Bildschirme
Die zusätzlichen Bildschirme unterscheiden sich von den Benutzerbildschirmen nur dadurch,
dass jeder zusätzliche Bildschirm ein anderes Hintergrundbild haben kann. Dadurch können
die zusätzlichen Bildschirme für die Anzeige von Objektplänen verwendet werden. Sollen
andere als die von SATEL angebotenen Bilder angezeigt werden, muss der Errichter diese
auf einer Speicherkarte speichern, die er im Bedienteil installieren wird.
Ein zusätzliches Bildschirm wird nach dem Tippen auf das Widget vom Typ Link angezeigt.

7. Statusleiste

Die Statusleiste wird am oberen Rand der Benutzerbildschirme und der zusätzlichen
Bildschirme angezeigt. Auf der Statusleiste befinden sich:
 Titel des Bildschirms (optional, wenn er vom Errichter eingegeben wurde),
 Uhrzeit,
 Icon
. Wenn Sie nicht eingeloggt sind, tippen Sie auf das Icon, um sich einzuloggen
(es wird die Tastatur angezeigt – siehe S. 10). Wenn Sie eingeloggt sind, tippen Sie auf
das Icon, um sich auszuloggen oder in das Benutzermenü überzugehen.

8. Widgets

Auf dem Bildschirm können die nachfolgend beschriebenen Widgets angezeigt werden.
8.1

Text

Das Widget zeigt einen beliebigen, vom Errichter eingegebenen Text oder den Namen des
Systemelements an.
8.2

Bereichszustand

Das Widget präsentiert den Bereichszustand mithilfe von folgenden Icons.
Icon
unscharf geschaltet – es gibt keine verletzten Meldelinien
unscharf geschaltet – es gibt verletzte Meldelinien

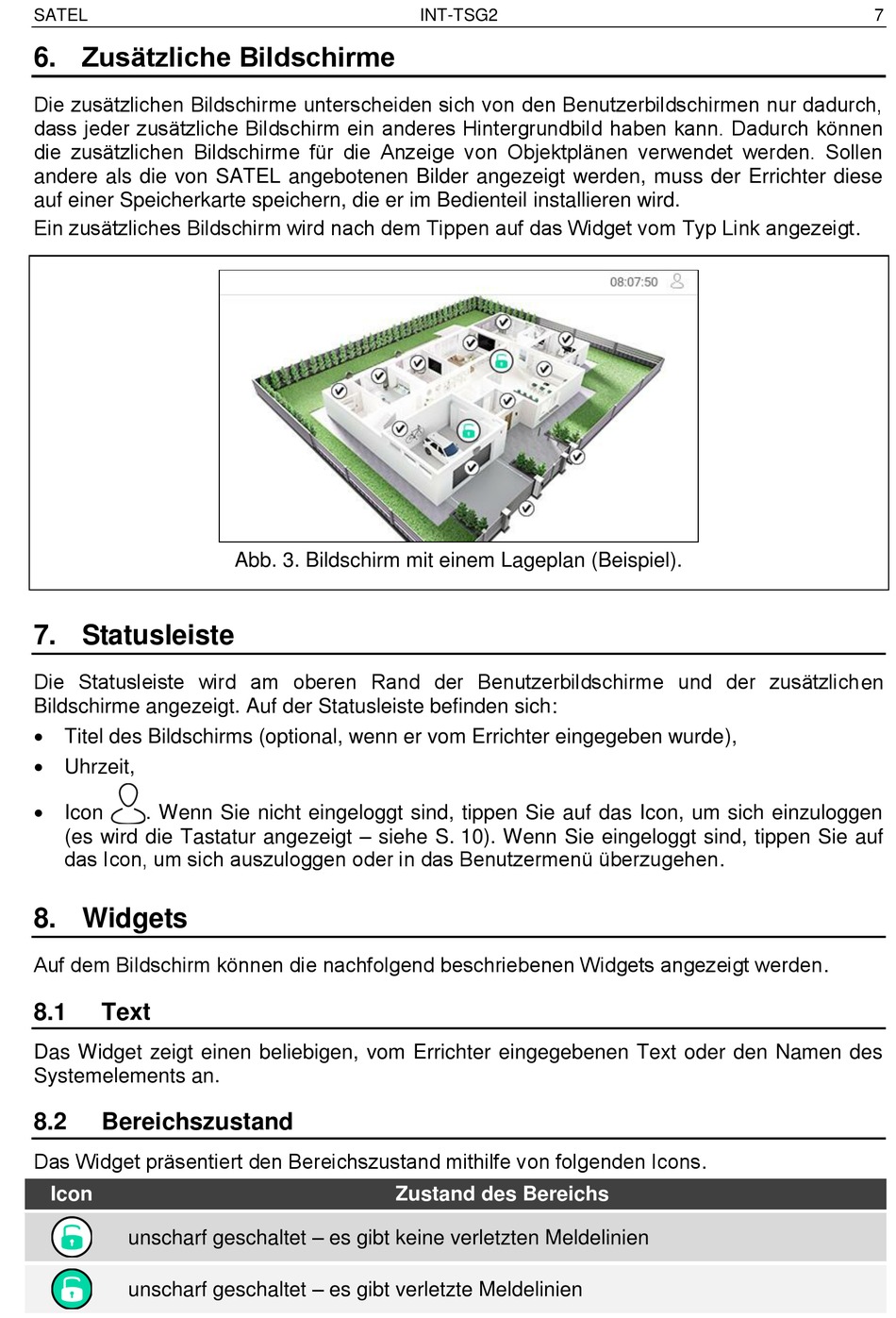

Abb. 3. Bildschirm mit einem Lageplan (Beispiel).
Zustand des Bereichs
INT-TSG2 7
