uelfer SM 2 L Installationsanweisung Seite 23

Hinweis
Die Verwendung von Testgeräten mit
Glühlampen oder Summern ist wegen der
hohen Einschaltstromspitzen nicht zulässig.
Nichtbeachtung kann den sofortigen oder
späteren Ausfall des Türmagnetschalters zur
Folge haben.
Hinweis

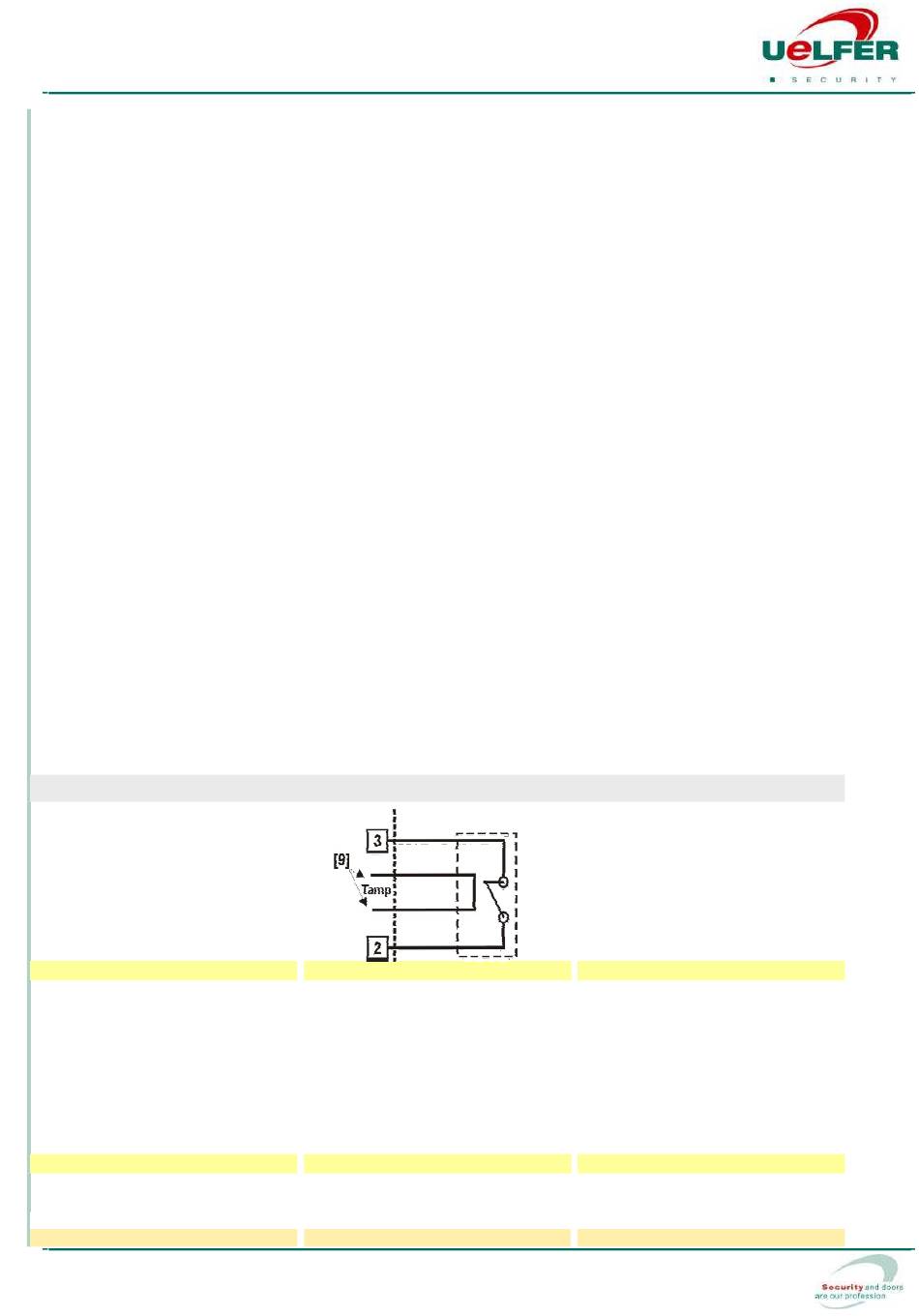

Die Sabotagelinie des Türmagnetschalters [9]
wird mit allen weiteren Sabotagekontakten
(Tamper) von eventuell angeschlossenem
Systemzubehör und dem Kontakt des
Türmagnetschalters in Reihe geschaltet und an
die Klemme K2/2 und K2/3 angeschlossen.
Sofern ein zentrales Alarm-, Bedien- und
Anzeigetableau SM 60 angeschlossen wird,
wird die Sabotagelinie [9] des
Türmagnetschalters mit eventuell weiteren
Sabotagekontakte in Reihe geschaltet und an
die Sabotagelinie des Alarm-, Bedien- und
Anzeigetableaus SM 60 Klemmen K3/25 bis 33
angeschlossen . Der Kontakt des
Türmagnetschalters wird hier bei nicht in Reihe
mit den Sabotagekontakten, sondern direkt in
die Alarmlinie an die Klemme K2/2 und K2/3
des Türalarms geschaltet.
Hinweis
Bei doppelflügeligen Türen ist jeder Türflügel
mit einem separaten Türmagnetschalter zu
versehen.
Hinweis
Die an dem Türmagnetschalter fest
angeschlossene Leitung kann gekürzt werden.
Eine Verlängerung ist nur unter Verwendung
eines sabotagegesicherten Verteilers und einer
abgeschirmten Zuleitung zulässig.
Anschlusskompatibilität
SM 2 L Ax10
xxx . xxxx xxxxxx xxx xxxx.xxxx
Leitungsempfehlung
Einseitig fest angeschlossene Leitung .. / x = m
3.6.2.1.1- 4.2.3
Programmierung
Tech nical sup port 00800 – 8 35 337-15
o r +4 9 (0 )202 42 4 0 85
© UE LFE R Security 20 07
SM 2 L
Compatibility of connection
> SM 10 A / 3W
xxxx xxxxxx xxx xxxx.xxxx
> SM 10 A / 3B
xxxx xxxxxx xxx xxxx.xxxx
> SM 10 A / 2A
xxxx xxxxxx xxx xxxx.xxxx
> SM 10 A FM / xx
xxxx xxxxxx xxx xxxx.xxxx
> SM 10 E / 2x
xxxx xxxxxx xxx xxxx.xxxx
> SM 10 E / 5x
xxxx xxxxxx xxx xxxx.xxxx
> SM 10 E / 5x
xxxx xxxxxx xxx xxxx.xxxx
> SM 10 E FM / 2x
xxxx xxxxxx xxx xxxx.xxxx
> SM 10 E FM / 5x
xxxx xxxxxx xxx xxxx.xxxx
Recommended connection
Programming
SM 2 L 7300/01.0#Axxx#
[049 031 048](400.00)<10.0>
Date 30.01.2008 Page 100
Informacja
UŜywanie urządzeń testujących z Ŝarówką lub
brzęczkiem nie są dozwolone, ze względu na
wysoki pobór mocy w chwili załączenia.
Nieprzestrzeganie moŜe spowodować
natychmiastową lub późniejszą awarię
magnetycznego włącznika drzwiowego.
Informacja
Linia sabotaŜowa magnetycznego włącznika
drzwiowego [9] będzie ze wszystkimi dalszymi
kontaktami sabotaŜu (Tamper) i od
ewentualnych wyposaŜeń systemu jak i równieŜ
kontaktu magnetycznego włącznika
drzwiowego podłączony szeregowo do zacisku
K2/2 i K2/3
Z chwilą, gdy zostanie podłączona Alarm-
,Obsługa- i Tablica wskaźnikowa SM 60, będzie
linia sabotaŜowa [9] magnetycznego włącznika
drzwiowego z ewentualnie dalszymi kontaktami
sabotaŜowymi podłączona szeregowo do linii
sabotaŜowej Alarm-,Obsługa- i Tablica
wskaźnikowa SM 60 do zacisku K3/25 do 33.
Kontakt magnetycznego włącznika drzwiowego
tu nie będzie podłączony szeregowo z
kontaktem sabotaŜowym, lecz prosto będzie
podłączony w linię alarmową na zacisk K2/2 i
K2/3 alarmu drzwiowego.
Informacja
Przy dwuskrzydłowych drzwiach naleŜy na
kaŜde skrzydło załoŜyć oddzielny magnetyczny
włącznik drzwiowy.
Informacja
Przewód który jest z magnetycznym
włącznikiem drzwiowym moŜna skracać.
PrzedłuŜenie jest moŜliwe tylko z uŜyciem
rozdzielacza który ma zabezpieczenie przed
sabotaŜem i przewodem który ma ekran
statyczny.
SM 10 xxx
Kompatybilność podłączenia
0100 A 0 | S 0 | U 0
0000 A 0 | S 0 | U 0
0000 A 0 | S 0 | U 0
0000 A 0 | S 0 | U 0
0000 A 0 | S 0 | U 0
0000 A 0 | S 0 | U 0
0000 A 0 | S 0 | U 0
0000 A 0 | S 0 | U 0
A 0 | S 0 | U 0
0000
Zalecany przewód
Z jednej strony mocno zamocowany przewód ..
/ x = m
Programowanie
