uelfer SM 2 L Installationsanweisung Seite 20

Der Türmagnetschalter besteht aus 2 Teilen,
Magnetschalter [1] und Magnetgehäuse [2],
sowie 2 Distanzstücken [3] und 4
Spezialschrauben.
1 Zeichnen Sie die Befestigungslöcher mit
beiliegender Bohrschablone an.
2 Für die Montage auf Holz oder Blechrahmen
bohren Sie mit einem 2,6 mm Bohrer vor.
Muss der Magnetschalter auf Stein oder
Beton befestigt werden, so verwenden Sie
die beiliegenden 5 mm Dübel und bohren
hierzu 2 Löcher mit einem 5 mm
Steinbohrer.
3 Gleichen Sie ggf. vorhandene
Höhenunterschiede mit den beiliegenden
Distanzstücken aus.
4 Verwenden Sie beiliegende
Einwegschrauben für die
vandalismussichere Montage. Bei exakten
Bohrungen und einem Schraubendreher mit
einer Klingenbreite von 5 mm lassen sich
diese Spezialschrauben bei einem
gleichmäßigen Druck ohne weiteres gut
festziehen.
5 Verlegen Sie die Anschlussleitung des
Türmagnetschalters bis zum Türalarmgerät
mit beiliegenden Leitungsschellen oder
besser in einem Kabelkanal bzw.
Leitungsrohr.
Sicherheitshinweis
Verwenden Sie für die Befestigung
ausnahmslos die mitgelieferten
Spezialschrauben. Bei Verwendung anderer
Befestigungsschrauben ist die
Überwachungssicherheit unter Umständen
gefährdet.
Hinweis
Für die Montage auf Stahltüren verwenden Sie
die beiliegenden Distanzstücke als Unterlage
unter dem Magneten auf dem Türblatt.

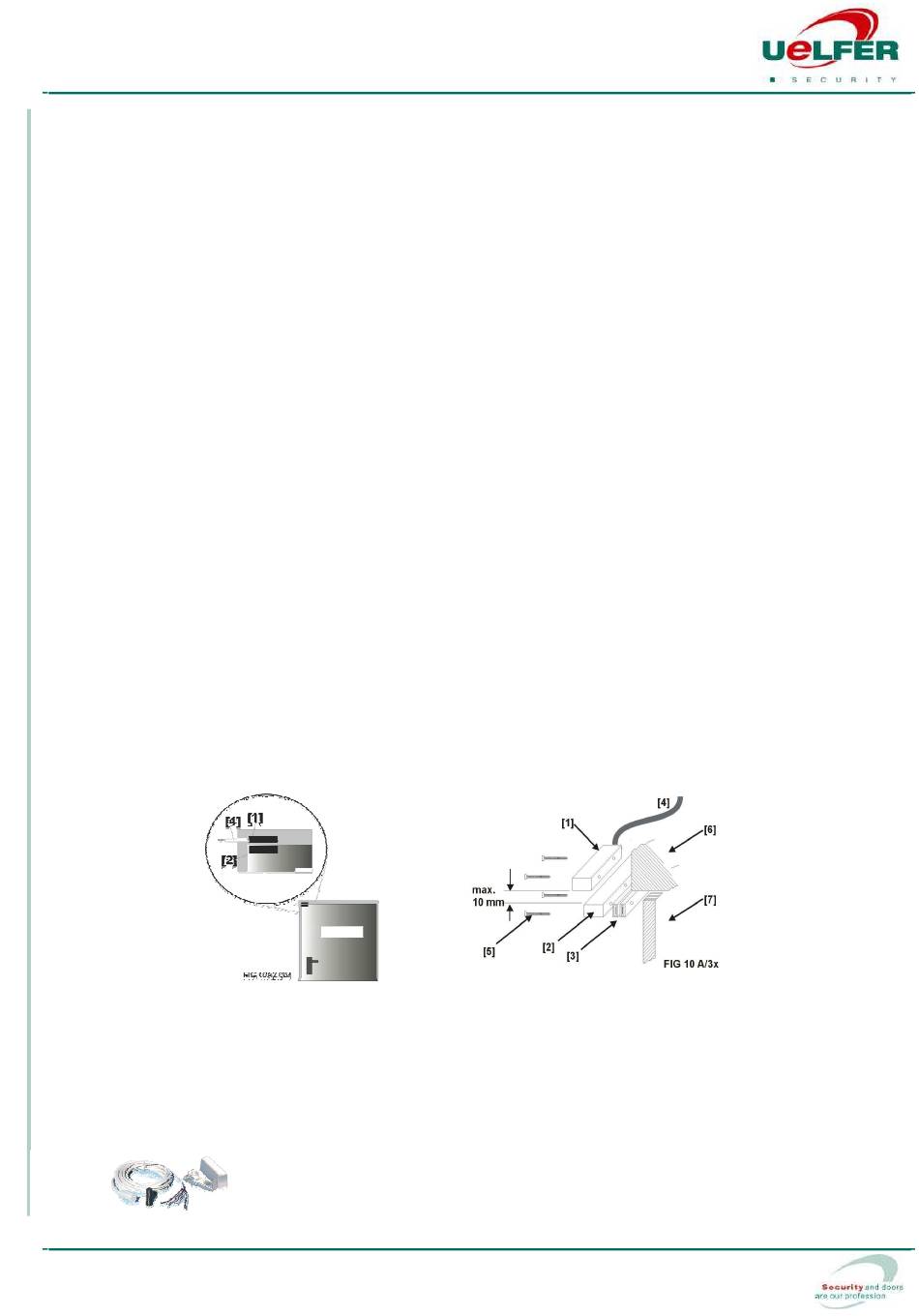

Legende
1 Türmagnetschalter
2 Magnet
3 Distanzstücke
4 Anschlussleitung
5 Spezial-Einwegschrauben
6 Türzarge
7 Türblatt
3.6.2.1.2
Tech nical sup port 00800 – 8 35 337-15
o r +4 9 (0 )202 42 4 0 85
© UE LFE R Security 20 07
SM 2 L 7300/01.0#Axxx#
[049 031 048](400.00)<10.0>
Date 30.01.2008 Page 97
Magnetyczny włącznik drzwiowy składa się z 2
części, magnetyczny włącznik [1] i
magnetyczna obudowa [2], jak równieŜ 2
podkładki dystansowe [3] i 4 specjalne śruby
1 Zaznaczcie otwory mocujące z dołączonym
schematem wiercenia.
2 Do montaŜu na drzewo lub ramy blaszane
wywierć otwór wiertłem 2,6 mm. Musi
magnetyczny włącznik na kamieniu lub
betonie być zamocowany, wtedy uŜyj
dołączone kołki 5 mm i wierć 2 otwory
wiertłem do betonu 5 mm.
3 W yrównaj ewentualnie istniejące róŜnice
w wysokościach dołączonymi podkładkami
dystansowymi.
4 UŜyj dołączone jednodroŜne śruby do
montaŜu przeciw wandalizmowi. Przy
dokładnym odwiercie i wkrętakiem płaskim 5
mm da się specjalna śruba przy
równomiernym docisku bez przeszkód
dobrze dociągnąć.
5 UłóŜ przewód magnetycznego włącznika
drzwiowego do urządzenia alarmowego
drzwiowego dołączonymi uchwytami do
kabla lub lepiej w kanał kablowy lub rurę do
kabla.
Informacja bezpieczeństwa
UŜyj do zamocowania bez wyjątku
dołączone specjalne śruby. Przy uŜyciu
innych śrub mocujących jest zagroŜone
bezpieczeństwo kontroli w wyjątkowych
okolicznościach.
Informacja
Do montaŜu na drzwiach stalowych uŜyj
dołączonych podkładek dystansowych pod
magnez na drzwi.
Legenda
1 W łącznik magnetyczny
2 Magnez
3 Podkładki dystansowe
4 Przewód do podłączenia
5 Specjalne jednodroŜne śruby
6 Futryna
7 Blat drzwi
