uelfer SM 2 L Installationsanweisung Seite 11

Hinweis
Eventuell anzuschließendes Systemzubehör
wird, gemäß der jeweiligen Anschlussbilder,
über eine separate Spannungszuführung
(Leitungsadern) versorgt.

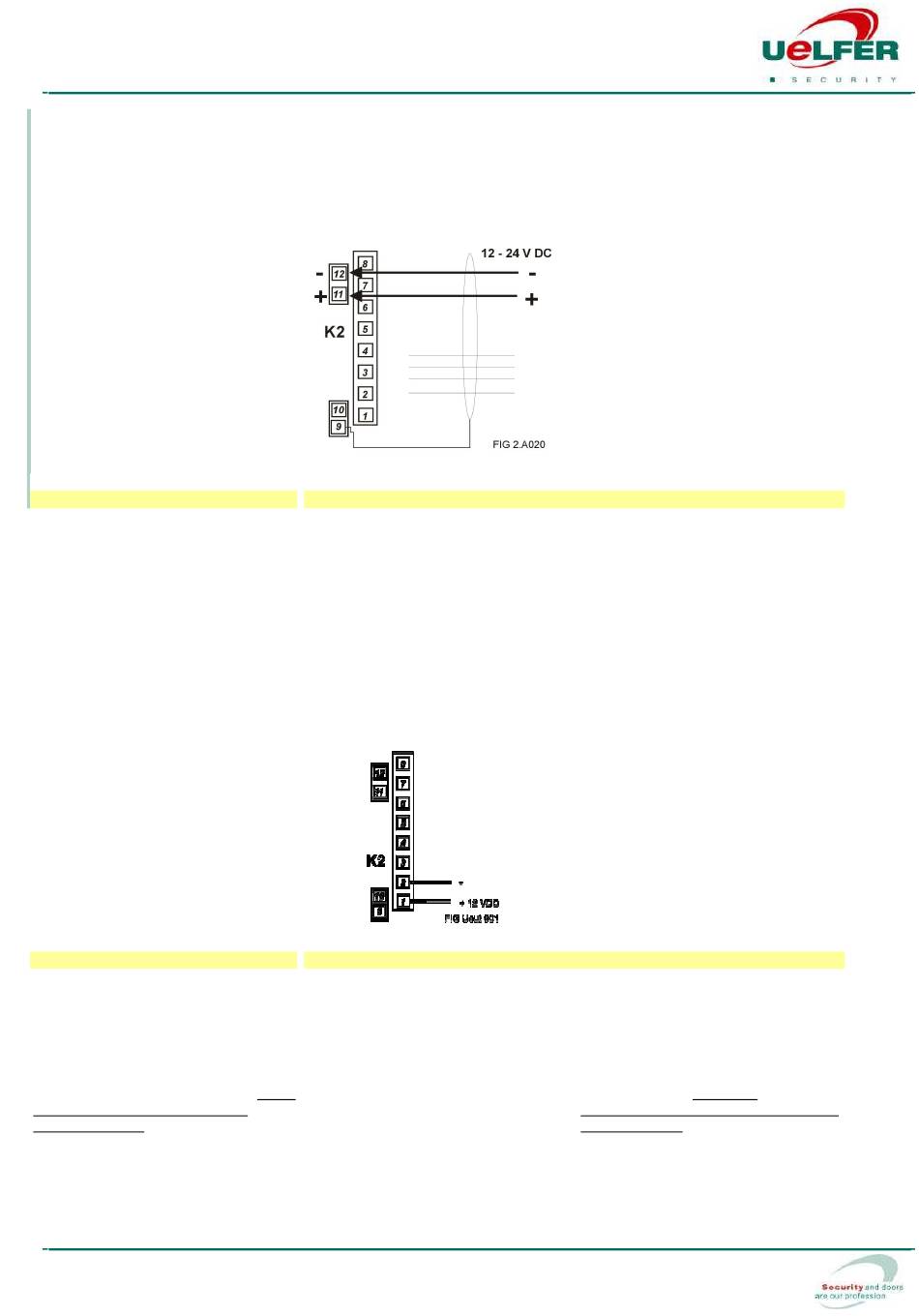

Der Spannungsausgang des Türalarmgerätes
darf im Fall einer Kleinspannungseinspeisung
nicht belastet werden.
3.6.1.2.3
Anschluss der Ausgangsspannung
Über diesen Ausgang kann externes
Systemzubehör spannungsmäßig versorgt
werden.
Hinweis
Beachten Sie unbedingt den maximalen
Ausgangsstrom. Siehe Technische Daten.
Bei Überlastung kann das Gerät zerstört
werden.
Hinweis
Sofern das Gerät mit einer Kleinspannung 12 -
24 V DC versorgt wird, wird empfohlen, das
Systemzubehör direkt an diese Kleinspannung
anzuschließen und den Spannungsausgang
nicht zu nutzen.
3.6.1.2.4
Anschluss des Relaisausgangs
Bei dem Türalarmgerät SM 2 L steht
standardmäßig ein programmierbarer
potentialfreier Signalrelaisausgang zur
Verfügung.
Hinweis
Beachten Sie die Angaben zum maximalen
Schaltstrom und zur maximalen
Schaltspannung dieses Relaisausgangs. Siehe
Technische Daten / Türalarm SM 2 L /
Signalrelaisausgang
Tech nical sup port 00800 – 8 35 337-15
o r +4 9 (0 )202 42 4 0 85
© UE LFE R Security 20 07
SM 2 L 7300/01.0#Axxx#
[049 031 048](400.00)<10.0>
Date 30.01.2008 Page 88
Informacja
Ewentualne podłączenie wyposaŜenia systemu,
zgodnie z kaŜdorazowym rysunkiem
podłączenia, poprzez oddzielne doprowadzenie
prądu (Ŝył przewodu). Nie wolno obciąŜać
wyjścia napięcia urządzenia alarmowego
drzwiowego w przypadku zasilania niskim
napięciem.
Podłączenie napięcia wyjściowego
Poprzez to wyjście moŜna właściwie zasilać
zewnętrzne wyposaŜenie systemowe.
Informacja
Przestrzegaj bezwarunkowo maks.wyjścia
prądu. Patrz techniczne wartości. Przy
przeciąŜeniu moŜna uszkodzić urządzenie.
Informacja
W chwili gdy urządzenie zasilamy niskim
napięciem 12 - 24 V DC, zalecamy,
wyposaŜenie systemu od razu podłączyć na
niskie napięcie i napięcia wyjściowego nie
uŜywać.
Podłączenie przekaźnika wyjścia
Przy alarmach drzwiowym SM 2 L jest do
uŜytku standardowo jeden programowalny
potencjalnie wolny sygnałowy przekaźnik
wyjścia.
Informacja
Przestrzegaj wskazań, co do maks. prądu
zestyku i maks. napięcie łączeniowe tego
przekaźnika wyjścia. Parz Dane
techniczne/Alarm drzwiowy SM 2 L/Sygnałowy
przekaźnik wyjścia
