7.4.8 So schließen Sie die Brauchwasserpumpe
an

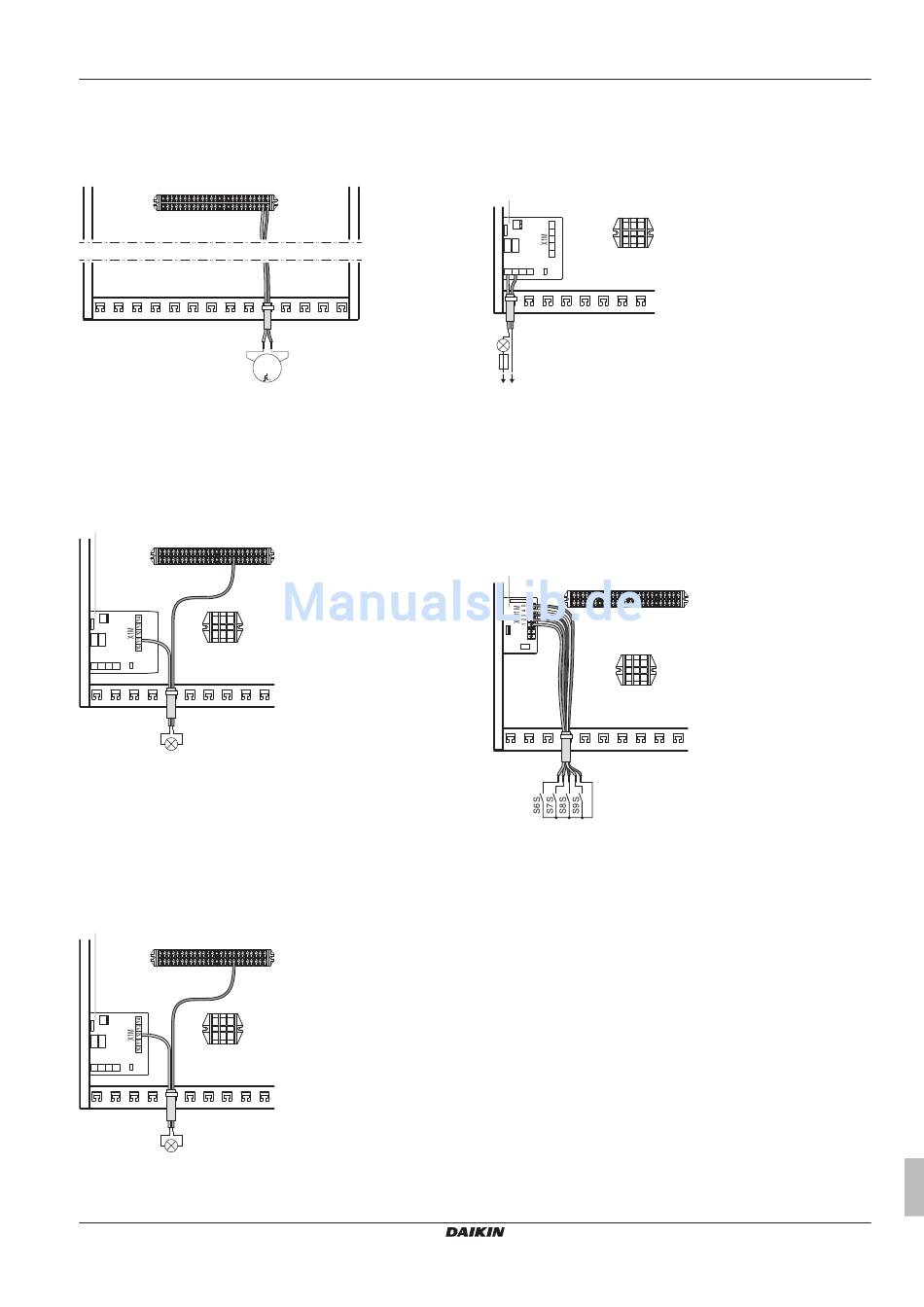

1 Schließen Sie das Kabel der Brauchwasserpumpe an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
X2M
M2P
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.4.9 So schließen Sie den Alarmausgang an
1 Schließen Sie das Kabel des Alarmausgangs an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
a
29
X2M
X1M
A4P
X2M
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.4.10 So schließen Sie den Ausgang EIN/AUS
für Heizen/Kühlen an
1 Schließen Sie das Kabel des EIN/AUS-Ausgangs für Heizen/
Kühlen an die entsprechenden Klemmen wie in der Abbildung
unten dargestellt an.
a
29
X2M
X1M
A4P
X2M
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
ERHQ011~016BA+ERLQ011~016CA + EHBH/X16CA
Daikin Altherma - Niedertemperatur Split
4P313776-1C – 2012.11
34 35
M
1~
7.4.11 So schließen Sie den Umschalter zur
externen Wärmequelle an
1 Schließen Sie das Kabel des Umschalters zur externen
Wärmequelle an die entsprechenden Klemmen wie in der
Abbildung unten dargestellt an.
a
X1M
A4P
X2M
X1 X2 X3 X4
L N
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.4.12 So schließen Sie die Stromverbrauch-
Digitaleingänge an
1 Schließen Sie das Kabel der Stromverbrauch-Digitaleingänge
an die entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
a
X2M
A8P
X1M
a EKRP1AHTA muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.5 Abschließen der Installation des
Innengeräts
7.5.1 So befestigen Sie die
Benutzerschnittstelle am Innengerät
1 Stellen Sie sicher, dass die Frontblende vom Innengerät
entfernt wurde. Siehe "7.1.1 So öffnen Sie das Innengerät" auf
Seite 27.
2 Stecken Sie die Abdeckung der Benutzerschnittstelle auf die
Scharniere auf.
7 Installation
Referenzhandbuch für den Monteur
35
