So Schließen Sie Die Hauptstromversorgung An - Daikin ERHQ011-014-016BA Referenzhandbuch

Verkabelung Mögliche Kabel (abhängig vom Gerätetyp und den installierten optionalen Ausstattungen)
a ▪ Benutzerschnittstelle
Niederspannung ▪ Brauchwassertankfühler (Option)
▪ Stromverbrauch-Digitaleingänge (bauseitig zu liefern)
▪ Außentemperaturfühler (Option)
▪ Innentemperaturfühler (Option)
▪ Stromzähler (bauseitig zu liefern)
b ▪ Verbindungskabel
Hochspannungs- ▪ Normaltarif-Netzanschluss
Netzanschluss
▪ Wärmepumpentarif-Netzanschluss
▪ Netzanschluss für Reserveheizung
▪ Netzanschluss für Bodenwannenheizung (Option)
▪ Stromversorgung für Zusatzheizung (zum Innengerät)
▪ Stromversorgung für Zusatzheizung und Thermoschutz (vom Innengerät)
c ▪ Kontakt für Wärmepumpentarif-Netzanschluss
Hochspannnungs- ▪ Wärmepumpen-Konvektor (optional)
Steuerungssignal
▪ Raumthermostat (Option)
▪ 3-Wege-Ventil
▪ Absperrventil (bauseitig zu liefern)
▪ Brauchwasserpumpe (bauseitig zu liefern)
▪ Alarmausgang
▪ Umschalter zur Steuerung der externen Wärmequelle
▪ Raumheizungs-/-kühlungssteuerung
4 Zwecks Zugentlastung und auch um zu verhindern, dass Kabel
mit Rohren und scharfen Kanten in Berührung kommen, die
Kabel mit Kabelbinder
befestigen.
ACHTUNG
Drücken Sie KEINE überflüssigen Kabellängen in das
Gerät ein.

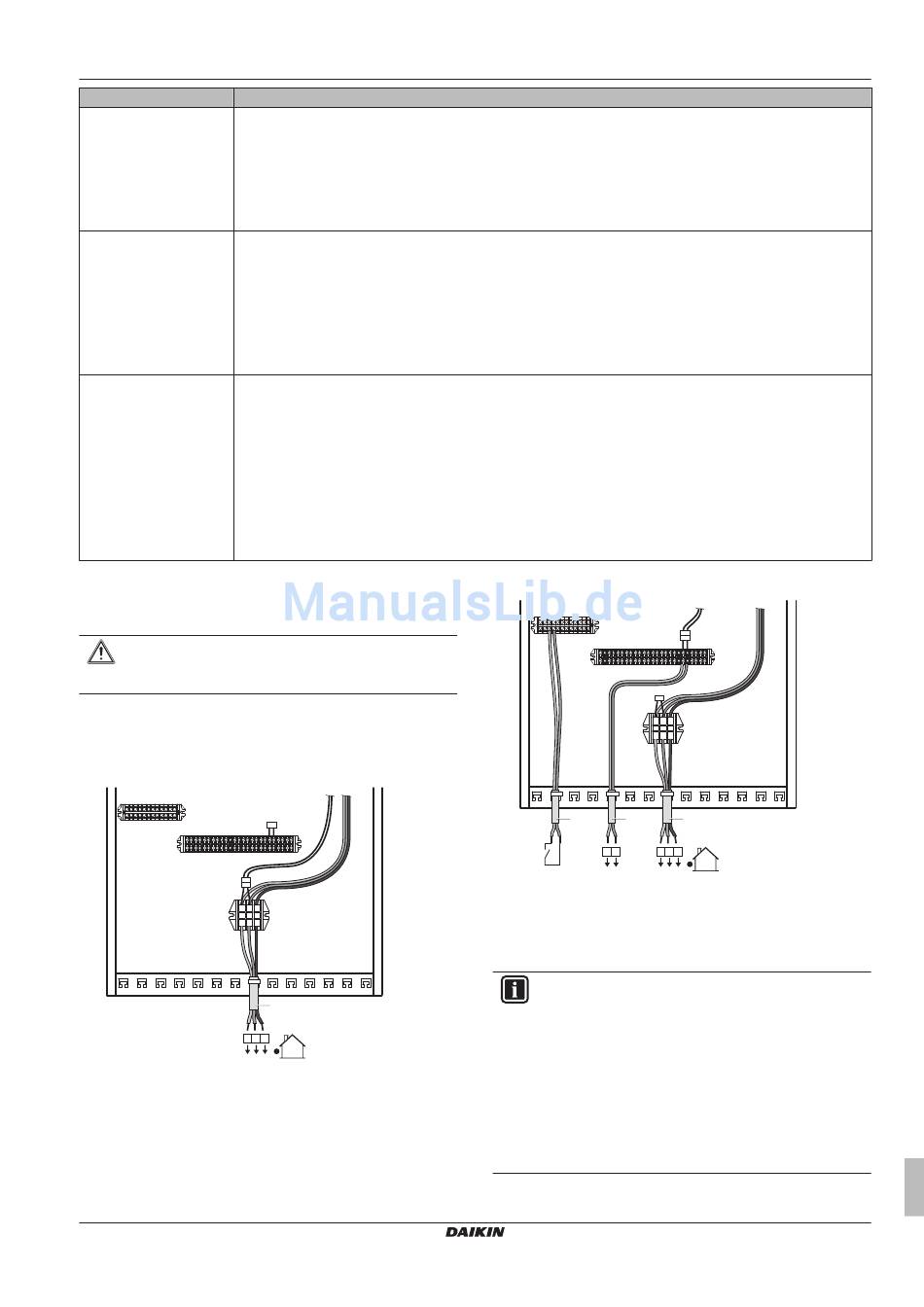

7.4.3 So schließen Sie die
Hauptstromversorgung an
1 Schließen Sie die Hauptstromversorgung an.
Bei Normaltarif-Netzanschluss
X5M
X6YB
X2M
X6Y
X6YA
X1M
1 2 3
1 2 3
Legende: siehe Abbildung unten.
ERHQ011~016BA+ERLQ011~016CA + EHBH/X16CA
Daikin Altherma - Niedertemperatur Split
4P313776-1C – 2012.11
an den Kabelbinderhalterungen
X1A X19A
30 31
a
Bei Wärmepumpentarif-Netzanschluss
X5M
X6Y
3 4 X6YB
X2M
30 31
X6YA
X1M
c b
L N 1 2
S1S
L N 1 2 3
a Verbindungskabel (=Hauptstromversorgung)
b Normaltarif-Netzanschluss
c Kontakt für Wärmepumpentarif-Netzanschluss
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
INFORMATION
Bei einer Wärmepumpentarif-Stromversorgung hängt die
Notwendigkeit eines
Netzanschlusses für das Innengerät (b) X2M30/31 vom
Typ des Wärmepumpentarif-Netzanschlusses ab.
Eine separate Versorgung des Innengeräts ist erforderlich:
▪ wenn der
unterbrochen ist, wenn er aktiv ist, ODER
▪ wenn kein Stromverbrauch
Wärmepumpentarif-Netzanschluss zulässig ist, wenn
dieser aktiv ist.
7 Installation
X1A X19A
a
3
separaten Normaltarif-
Wärmepumpentarif-Netzanschluss
des Innengeräts
Referenzhandbuch für den Monteur
am
31
