REFERENZHANDBUCH
FÜR DEN MONTEUR

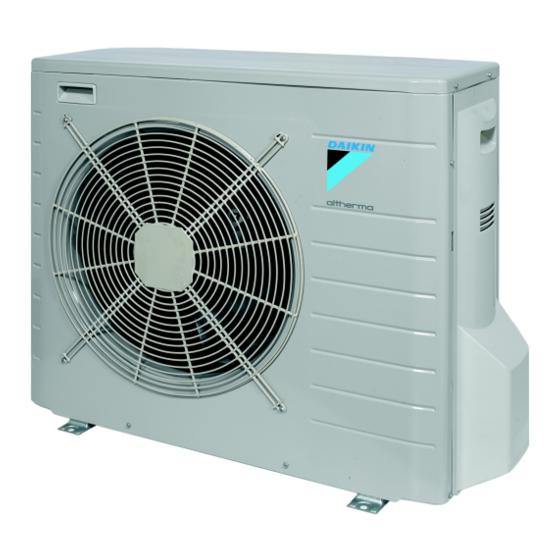

Daikin Altherma - Niedertemperatur Split
+
ERLQ004CA
ERLQ006CA
ERLQ008CA
EHVH04S18CA
EHVH08S18CA
EHVH08S26CA
EHVX04S18CA
EHVX08S18CA
EHVX08S26CA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Daikin ERLQ004CA

Inhaltszusammenfassung für Daikin ERLQ004CA

  • Seite 1 REFERENZHANDBUCH FÜR DEN MONTEUR Daikin Altherma - Niedertemperatur Split ERLQ004CA ERLQ006CA ERLQ008CA EHVH04S18CA EHVH08S18CA EHVH08S26CA EHVX04S18CA EHVX08S18CA EHVX08S26CA...

  • Seite 2: Inhaltsverzeichnis

    7.6.3 So schließen Sie die elektrischen Leitungen an das Innengerät an ..............37 7.6.4 So schließen Sie die Hauptstromversorgung an ....38 7.6.5 So schließen Sie die Stromversorgung der Reserveheizung an ..................38 Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 3 15.10.1Geräuschspektrum: Außengerät ........107 Unterbodenheizung ............70 15.11ESP-Kurve ................... 109 10 Übergabe an den Benutzer 15.11.1ESP-Kurve: Innengerät ............ 109 15.12Leistung ..................110 15.13Zertifizierungsprogramme............113 15.14Kombinationstabelle ..............114 EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 4: Über Die Dokumentation

    Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung...

  • Seite 5: Installationsort

    Verkabelung ein Hauptschalter oder ein entsprechender Schaltmechanismus installiert sein, bei dem beim Abschalten alle Pole getrennt werden und der bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 6: Über Die Verpackung

    Komponenten und jeder Anschluss innerhalb des Elektrokastens ordnungsgemäß und sicher hergestellt sind. Stellen Sie vor dem ersten Einschalten des Geräts sicher, dass alle Abdeckungen geschlossen sind. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 7: So Entfernen Sie Das Zubehör Vom Außengerät

    Betriebsanleitung e CD f Benutzerschnittstellen-Zusatz Benutzerschnittstelle, 4 Befestigungsschrauben, 2 Stecker g Absperrventil h Benutzerschnittstellenabdeckung i Scharniere für Benutzerschnittstellenabdeckung Bringen Sie die obere Platte wieder an. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 8: Über Die Geräte Und Optionen

    Um über eine Benutzerschnittstelle zu verfügen, die andere Sprachen enthält Die zusätzliche Benutzerschnittstelle EKRUCAL1 umfasst die 6 folgenden, gängigen Sprachen: Englisch, Deutsch, Französisch, Niederländisch, Italienisch, Spanisch. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 9: Mögliche Innen- Und Außengerätekombinationen

    Kabels zu entnehmen. 4.2.3 Mögliche Innen- und Außengerätekombinationen Außengerät Innengerät ERLQ004CAV3 ERLQ006CAV3 ERLQ008CAV3 EHVH04S18CA3V — — EHVX04S18CA3V — — EHVH08S18CA3V — EHVX08S18CA3V — EHVH08S26CA9W — EHVX08S26CA9W — EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 10: Anwendungsrichtlinien

    Raum bietet, müssen Sie zunächst die folgenden Fragen Effizienz) beantworten: Einfach. Sie können ganz einfach die Soll-Raumtemperatur Wie viele Räume werden vom Daikin-Wärmepumpensystem über die Benutzerschnittstelle einstellen: geheizt (oder gekühlt)? Für den alltäglichen Gebrauch können Sie Voreinstellwerte Welche Wärme-Emittententypen werden in jedem Raum und Programme verwenden.

  • Seite 11: Kombination: Bodenheizung + Wärmepumpen-Konvektoren

    Heizen/Kühlen Thermo EIN/AUS- Bedingung senden kann. Vorteile Kühlen. Der Wärmepumpen-Konvektor bietet neben der Vorteile Heizfunktion auch einen hervorragenden Kühlmodus. Drahtlos. Der externe Daikin-Raumthermostat ist in einer Effizienz. Optimale Energieeffizienz dank drahtlosen Version erhältlich. Vernetzungsfunktion. Elegant. Effizienz. Obwohl der externe Raumthermostat nur EIN/AUS- Signale sendet, ist es speziell für das Wärmepumpensystem...

  • Seite 12: Mehrere Räume - Eine Vorlauftemperaturzone

    Möglichkeit, ein Programm für das abfließende Wasser zu programmieren. A Haupt-Vorlauftemperaturzone B Raum 1 C Raum 2 a Benutzerschnittstelle Die Bodenheizung des Hauptraums ist direkt mit dem Innengerät verbunden. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 13: Mehrere Räume - Zwei Vorlauftemperaturzonen

    X2M/4). Das Innengerät liefert nur abfließendes Wasser, wenn HINWEIS tatsächlich eine Anforderung vorliegt. Um den Komfort und die Leistung zu steigern, empfiehlt Daikin die Installation des Ventilsatz-Option EKVKHPC an HINWEIS jedem Wärmepumpen-Konvektor. Um den Komfort und die Leistung zu steigern, empfiehlt...
  • Seite 14 Wärmepumpen-Konvektor werden parallel Digitaleingang am Innengerät angeschlossen (X2M/1 und X2M/4). Innengerät liefert zusätzliches abfließendes Wasser mit der Soll-Vorlauftemperatur, wenn tatsächlich eine Anforderung vorliegt. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 15: Einstellen Einer Zusätzlichen Wärmequelle Für Die Raumheizung

    Stellen Sie sicher, dass der zusätzliche Boiler und Die Raumheizung kann erfolgen durch: dessen Integration in das System der gültigen das Innengerät Gesetzgebung entspricht. einen zusätzlichen, an das System angeschlossenen Boiler Daikin ist NICHT verantwortlich für die unsachgemäße (bauseitig zu liefern) oder unsichere Nutzung zusätzlichen Wenn der Raumthermostat Heizen anfordert, nimmt das Boilersystems.

  • Seite 16: Einstellen Des Brauchwasserspeichers

    Kollektor (bauseitig zu liefern) Außentemperaturen). Der in die Wärmepumpe integrierte FHL1...3 Bodenheizung elektrische Widerstand kann diese Temperatur erhöhen. Dies UI Benutzerschnittstelle verbraucht jedoch mehr Energie. Daikin empfiehlt, die Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 17: Einstellung Und Konfiguration - Brauchwasserspeicher

    Wenn die Wärmepumpe Brauchwasser produziert, kann sie der Installationsanleitung des Brauchwasserspeichers. keinen Raum heizen. Wenn Sie gleichzeitig Brauchwasser benötigen und einen Raum heizen müssen, empfiehlt Daikin das 5.4.5 Kombination: Unabhängiger Heizen des Brauchwasserspeichers bei Nacht, wenn die Brauchwasserspeicher + Sonnenkollektoren Raumheizungsanforderung geringer ist.

  • Seite 18: Brauchwasser-Pumpe Für Desinfektion

    Sie können die Energiedaten auslesen: HINWEIS Pro Monat Stellen Sie bei der Messung des Stromverbrauchs sicher, Pro Jahr dass die GESAMTE Leistungsaufnahme des Systems von den Wattmetern erfasst wird. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 19: Normaltarif-Netzanschluss

    Leistungsbegrenzungsstufe und das Verfahren, wie diese zu erreichen ist, fest. Die Leistungsbegrenzungsstufe kann ausgedrückt werden als: Maximaler Betriebsstrom (in A) Maximal zugeführte Leistung (in kW) EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 20: Permanente Leistungsbegrenzung

    Eine Leistungsbegrenzung ist auch nützlich in Kombination mit einem Energiemanagementsystem. 5.6.1 Permanente Leistungsbegrenzung Die Leistung oder der Strom des gesamten Daikin-Systems wird Die permanente Leistungsbegrenzung ist nützlich, um eine maximale dynamisch durch Digitaleingänge begrenzt (maximal vier Stufen). Leistungs- oder Stromaufnahme des Systems zu gewährleisten. In Jede Leistungsbegrenzungsstufe wird über die Benutzerschnittstelle...

  • Seite 21: Verfahren Zur Leistungsbegrenzung

    Hauses, an der sich die meisten Wärme-Emittenten Brauchwasserbereitung Zusatzheizung. befinden. Ergebnis:Die Reserveheizung der NICHT direkter Sonneneinstrahlung ausgesetzt ist. wird zuerst ausgeschaltet. Falls dies NICHT möglich ist, empfiehlt Daikin den Anschluss Raumheizung Reserveheizung. eines dezentralen Außentemperaturfühlers (Option EKRSCA1). Ergebnis:Die Zusatzheizung Einrichtung: Installationsanweisungen sind wird zuerst ausgeschaltet.

  • Seite 22: Zusätzliche Anforderungen An Den Installationsort Des Außengeräts In Kalten Klimazonen

    Es kann zur Korrosion kommen. Umgebungen, in denen im Stromversorgungsnetz starke Spannungsschwankungen auftreten. In Fahrzeugen oder auf Schiffen. In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 23: Vorbereiten Der Kältemittelleitungen

    Motorisiertes 2-Wege-Ventil (bauseitig zu liefern) (0,035 und 0,045 kcal/mh°C) i Kollektor Hitzebeständigkeit von mindestens 110°C j Brauchwasserspeicher Isolationsdicke k Wärmetauscher-Rohrschlange FCU1...3 Ventilator-Konvektor (optional) FHL1...3 Kreislauf für Bodenheizung EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 24: Formel Zur Berechnung Des Vordrucks Des Ausdehnungsgefäßes

    Dichten Sie das Rohrende ab, wenn Sie es durch eine dieses Mindestwasservolumen auch dann gewährleistet ist, Wandöffnung schieben, damit weder Staub noch Partikel wenn alle Ventile geschlossen sind. hinein gelangen können. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 25: Ändern Des Vordrucks Des Ausdehnungsgefäßes

    Die Änderung des Vordrucks des Ausdehnungsgefäßes sollte durch b Maximale Wassermenge (l) Verringerung oder Erhöhung des Stickstoffdrucks über das Schräder- Ventils des Ausdehnungsgefäßes erfolgen. a Schräder-Ventil EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 26: So Überprüfen Sie Das Wasservolumen: Beispiele

    Kabelleitungen vor. Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen müssen gültigen Gesetzgebung entsprechen. WARNUNG Die Reserveheizung muss an eine eigene Stromversorgung angeschlossen werden. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 27: Übersicht Über Die Elektrischen Anschlüsse Mit Ausnahme Der Externen Aktoren

    Aktoren Die nachfolgende Abbildung zeigt die erforderliche bauseitige Verkabelung. INFORMATION Die folgende Abbildung ist ein Beispiel und entspricht möglicherweise NICHT Ihrem Systemlayout. a Innengerät EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 28: Installation

    3+GND + 1 Brücke 3x 400 V 4+GND Lösen und entfernen Sie die 4 Schrauben, mit denen die Schaltkastenabdeckung befestigt ist. Entfernen Sie die Schaltkastenabdeckung. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 29: Montieren Des Außengeräts

    Unterlegscheiben bereit (bauseitig zu liefern): INFORMATION Die maximale Höhe des oberen hervorstehenden Teils der Schrauben beträgt 15 mm. (mm) (mm) a Maximale Schneefallhöhe b Optionales Kit EKFT008CA EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 30: So Bereiten Sie Die Arbeiten Am Ablaufsystem Vor

    Außengerät ein. kann zusätzliches Ablaufwannen-Kit (EKDP008CA) verwendet werden, Abwasser sammeln. a Luftauslass Ablaufwannen-Kit besteht aus: HINWEIS Das Untergestell MUSS an der Rückseite des U-Trägers ausgerichtet sein. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 31: So Vermeiden Sie Ein Kippen Des Außengeräts

    Verwenden Sie KEINE Rohrleitungen von vorigen Installationen. Installieren Sie KEINEN Trockner mit diesem R410A- Gerät, damit seine Lebensdauer nicht verkürzt wird. Das Trocknermaterial kann das System auflösen oder beschädigen. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 32: Hinweise Zum Biegen Der Rohre

    Überwurfmutter immer einen Schraubenschlüssel und einen 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass die Mutter bricht oder dass eine Leckage entsteht. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 33: So Verlöten Sie Rohrenden

    Drehmomentschlüssel zu lösen bzw. festzuziehen. Setzen Sie den Schraubenschlüssel NICHT auf der Abdeckung des Schafts an, da dies zu einer Kältemittelleckage führen kann. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 34: So Handhaben Sie Die Abdeckung Des Wartungsanschlusses

    Anschluss für gasförmiges Kältemittel des Innengeräts an. HINWEIS Es wird empfohlen, die Kältemittelleitung zwischen Innen- und Außengerät in einem Kanal zu verlegen oder die Kältemittelleitung mit Klebeband zu umwickeln. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 35: So Führen Sie Die Vakuumtrocknung Durch

    Angabe in der Amtssprache am Gerät. weiterem Meter (über 10 m) ein. Daher ist ein zusätzlicher mehrsprachiger Aufkleber mit Hinweisen zu fluorierten Treibhausgasen im Lieferumfang des Geräts enthalten. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 36: Anschließen Der Wasserleitungen

    Kaltwasserzulauf während längerer Gießwanne wird empfohlen. Abwesenheitsphasen zu schließen. Schrauben Muttern Innengeräts Absperrventile auf. Schließen Sie die Wassereinlass- und -auslassrohre für Brauchwasser an das Innengerät an. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 37: So Befüllen Sie Den Wasserkreislauf

    Stromschlag oder Ableiterstrom führen. Überprüfen Sie das System auf Wasserlecks. Öffnen Sie die Drahtklemme. Betätigen Hand bauseitig installierte Druckentlastungsventil, um einen ungestörten Wasserfluss durch die Auslassleitung zu gewährleisten. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 38: So Schließen Sie Die Elektrischen Leitungen An Das Innengerät An

    Absperrventil (bauseitig zu liefern) Brauchwasserpumpe (bauseitig zu liefern) Alarmausgang Umschalter zur Steuerung der externen Wärmequelle Raumkühlungs-/heizungssteuerung Die Kabel sollten wie folgt innerhalb des Geräts verlegt werden: Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 39: So Schließen Sie Die Hauptstromversorgung An

    Schließen Sie die Stromversorgung der Reserveheizung an. Verwenden Sie für *3V-Modelle eine einpolige Sicherung für F1B. Verwenden Sie für *9W-Modelle eine zweipolige Sicherung für F1B. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 40 Klemmen X6M und X7M geändert werden, um eine Reserveheizung zu konfigurieren. Ziehen Sie die Abbildung unten als Warnhinweis im Hinblick auf die Handhabung der Klemmen zu Rate. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 41: So Schließen Sie Die Benutzerschnittstelle An

    Benutzerschnittstelle NICHT durch zu festes Anziehen der Befestigungsschrauben verbiegen. Schneiden Sie einen 2-Draht-Leiter ab. Schließen Sie die Drähte gemäß der Abbildung unten an die Benutzerschnittstelle an. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 42: So Schließen Sie Das Absperrventil An

    Abbildung unten dargestellt an. a EKRP1HB muss installiert sein. Das Kabel mit Kabelbindern an den Kabelbinderhalterungen Das Kabel mit Kabelbindern an den Kabelbinderhalterungen befestigen. befestigen. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 43: So Schließen Sie Den Ausgang Ein/Aus Für Heizen/Kühlen An

    Stellen Sie sicher, dass die Frontblende vom Innengerät entfernt wurde. Siehe So öffnen Sie das Innengerät. Stecken Sie die Scharniere an der Rückseite der Frontblende auf. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 44: So Schließen Sie Das Innengerät

    Weitere Informationen zum Anschluss siehe "8.1.1 So Gehen Sie zu [A.8]: > Monteureinstellungen > Übersicht schließen Sie das PC-Kabel an den Schaltkasten an" auf Seite 43. Einstellungen. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 45: So Kopieren Sie Die Systemeinstellungen Von Der Ersten Zur Zweiten Benutzerschnittstelle

    Sie aktuell bedienen, sind nicht korrekt und werden mit Daten anderen Benutzerschnittstelle überschrieben. Die Benutzerschnittstelle verlangt eine Bestätigung, dass Sie sicher sind, dass Sie fortfahren möchten. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 46: Basiskonfiguration

    1 (1P,(1/1+2)): 3 kW 1~ 230 V (*9W) 3 (3P,(1/1+2)): 6 kW 3~ 230 V (*9W) (3PN,(1/2)): 6 kW 3N~ 400 V (*9W) 5 (3PN,(1/1+2)): 9 kW 3N~ 400 V (*9W) Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 47 Verwendung eines Raumthermostats führt zu einer Thermo EIN/AUS-Bedingung. Wenn kein Bedarf besteht, ist die Pumpe ausgeschaltet. Bemerkung:Anforderung steht bei Regelung durch Vorlauftemperatur NICHT zur Verfügung. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 48: Schnellstart-Assistent: Optionen

    Siehe auch Abbildungen unten. "5 Anwendungsrichtlinien" auf Seite 9. (Thermo EIN/AUS): Siehe Kontakttyp Haupt. Angeschlossen am Innengerät (X2M/1a). (K/H-Anforderung)(Standard): Siehe Kontakttyp Haupt. Angeschlossen Innengerät (X2M/1a und 2a). Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 49 Wärmepumpe auch mit thermischen Sonnenkollektoren erwärmt werden. Stellen Sie diesen Wert ein, wenn thermische Sonnenkollektoren installiert sind. Siehe "5 Anwendungsrichtlinien" auf Seite 9. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 50: Schnellstart-Assistent: Kapazitäten (Stromverbrauchsmessung)

    Bodenwannenh.: Gilt nur für eine optionale Bodenwannenheizung (EKBPHTH16A). Die Leistung der optionalen Bodenwannenheizung bei Nennspannung. Standard: 0 W. 0~200 W (in Schritten von 10 W) Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 51 [1-02], da das niedriger sein als [1-08], da das Wasser hohen Wasser hohen Außentemperaturen weniger warm Außentemperaturen kälter sein sein muss. muss. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 52 [0-01], da das programmierten Aktionen sind Wasser hohen ein- oder ausgeschaltet. Außentemperaturen weniger warm Bemerkung:Dieser Wert kann sein muss. Vorlauftemperaturregelung eingestellt werden. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 53 Bereich: 3~10°C (in Schritten von 1°C; Standardwert: 5°C). [A.3.1.3.2] [9-0A] Kühlen: Erforderlicher Temperaturunterschied zwischen Rücklauf- und Vorlauftemperatur. Bereich: 3~10°C (in Schritten von 1°C; Standardwert: 5°C). EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 54: Brauchwasserregelung

    Nummer, die die Benutzer bei Problemen x Personen angezeigt werden. Bei zutreffend anrufen können. Auswahl dieser Option müssen Sie unter [A.4.4.2] auch konfigurieren, welche Anzahl welcher Temperatur entspricht: Betriebstag. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 55: Erweiterte Konfiguration/Optimierung

    Spezifikationen der Bodenheizungsanlage. Code Beschreibung die Mindest-Vorlauftemperatur im Kühlbetrieb auf Nicht [9-04] 1~4°C (Standard: 1°C) 18~20°C, um Kondensatbildung auf dem Boden zu zutreffend vermeiden. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 56 Situationen auszugleichen, in denen der Temperaturfühler der Benutzerschnittstelle oder der externe Raumfühler nicht am idealen Installationsort installiert werden können (siehe Installationsanleitung und/oder Monteur- Referenzhandbuch). Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 57 Heizbetrieb minus Hysteresewert (also 21°C) und die Soll-Temperatur für den Kühltbetrieb minus Korrekturwert (also 20°C) fällt. Überwachungsuhr, um ein zu häufiges Umschalten vom Kühl- auf den Heizbetrieb und umgekehrt zu vermeiden. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 58: Brauchwasserregelung: Erweiterte Funktionen

    Speicheraufwärmzyklus bis zum Warmhaltebetrieb-Sollwert Vorrang hat. Dabei handelt es sich um die Soll-Temperatur bei einer programmierten Speicher-Komfort-Aktion (vorzugsweise nachts). Code Beschreibung [7.4.3.1] [6-0A] 30~80°C (Standard: 60°C) Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 59 Bei der Einstellung [4-03]=1/2/3 kann der zulässigen Bereichs und Speicher Zusatzheizungsbetrieb dennoch vom Stopp. Zusatzheizungs-Aktivierungsprogramm Hinweis: Wenn Sie diesen Wert eingeschränkt sein. auswählen, Auswahl witterungsgeführter Speicher- temperaturen NICHT möglich. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 60 Monteur gemäß der gültigen Gesetzgebung festgelegt Nicht [8-02] Wiederanlaufzeit. werden. zutreffend Mindestdauer zwischen 2 Zyklen zur Brauchwasserbereitung. Die tatsächliche Wiederanlaufzeit hängt auch von der Einstellung [8-04] ab. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 61: Einstellungen Für Die Wärmequelle

    Maximaltemperatur. Die Wenn der Sollwert der Speichertemperatur auf über 50°C Maximaltemperatur muss gemäß der gültigen eingestellt ist, empfiehlt Daikin, die zweite Stufe der Gesetzgebung festgelegt werden. Reserveheizung NICHT zu deaktivieren, weil sich dies stark auf die erforderliche Zeit zum Erwärmen des ACHTUNG Brauchwasserspeichers auswirken würde.
  • Seite 62 Außentemperatur entscheiden wird, welche Heizquelle für die OFF ON Raumheizung herangezogen wird/herangezogen werden kann, entweder die Daikin-Inneneinheit oder ein zusätzlicher Boiler. Die bauseitige Einstellung “Wechselbetrieb (bivalent operation)” bezieht sich nur auf den Raumheizungsbetrieb der Inneneinheit und das Erlaubnissignal für den zusätzlichen Boiler.

  • Seite 63: Systemeinstellungen

    Außentemperaturen in Kraft gesetzt, wie sie zum Zeitpunkt des Stromausfalls bestanden Kraft, wenn die Funktion “Priorität der haben. Daher empfiehlt Daikin, diese Funktion immer zu aktivieren. Raumheizung” aktiviert ist. Der korrigierte (höhere) Sollwert stellt Wird bei dieser Art Wärmepumpentarif die Stromversorgung sicher, dass die gesamte unterbrochen, muss die Funktion “Automatischer Neustart”...
  • Seite 64 0~20 kW, 0,5 kW-Schritte (Standard: 20 kW) Amp.-Grenzwerte für Digitalein.: Gilt nur beim Leistungsbegrenzungs-Modus auf Basis von digitalen Eingaben und auf Basis von aktuellen Werten. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 65 6 Minuten nach Aktivierung Zwangsabtauung angezeigt, hat das Außengerät die Anforderung der Zwangsabtauung ignoriert. Code Beschreibung [A.6.6] Nicht Möchten Sie den Abtaubetrieb starten? zutreffend Abbruch EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 66 Pumpe in Betrieb zu halten, wenn T <4°C (die Pumpe wird für 10 Minuten aktiviert und nach 10 Minuten deaktiviert). Daikin haftet NICHT für Schäden, die aufgrund der Verwendung dieser Funktion entstehen. Code Beschreibung Nicht...

  • Seite 67: Menüstruktur: Übersicht

    8 Konfiguration Menüstruktur: Übersicht EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 68: Menüstruktur: Übersicht Über Die Monteureinstellungen

    8 Konfiguration Menüstruktur: Übersicht über die Monteureinstellungen Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 69: Inbetriebnahme

    Nur für Speicher mit integrierter Zusatzheizung: Der Trennschalter der Zusatzheizung F2B am Schaltkasten ist eingeschaltet. Es gibt KEINE Kältemittel-Leckagen. Die Kältemittelrohre (Gas und Flüssigkeit) sind thermisch isoliert. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 70: So Führen Sie Eine Manuelle Entlüftung Durch

    Test des 2-Wege-Ventils Test des 3-Wege-Ventils Test der Bodenwannenheizung Test des Bivalenzausgangs Test des Alarmausgangs Test des Kühlen/Heizen-Signals Test des schnellen Aufwärmvorgangs Test der Umwälzpumpe Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 71: Estrich-Austrocknung Mittels Der Unterbodenheizung

    Wählen Sie OK und drücken Sie dann Drücken Sie , um das Programm zu speichern. Ergebnis: Das Programm zur Estrich-Austrocknung mittels der Unterbodenheizung wird gestoppt. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 72: Übergabe An Den Benutzer

    Sorgen Sie dafür, dass der Schlauch für das Druckentlastungsventil so positioniert ist, dass das Wasser abfließen kann. Siehe "7.5.2 So schließen Sie das Druckentlastungsventil an den Ablauf an" auf Seite 35. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 73: Entleeren Des Brauchwasserspeichers

    Keine Wartung und kein Austausch erforderlich. 11.3.1 Entleeren des Brauchwasserspeichers Schalten Sie die Stromversorgung ab. Schließen Sie den Kaltwasserzulauf. Öffnen Sie die Warmwasserhähne. Öffnen Sie das Abflussventil. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 74: Symptombasierte Problemlösung

    Überprüfen Sie die folgenden Pumpeneinlass ist zu niedrig. Punkte: Liegt der Wasserdruck bei >1 Bar? Ist das Manometer defekt? Ist das Ausdehnungsgefäß defekt? Ist die Vordruckeinstellung Ausdehnungsgefäßes korrekt? Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 75: Symptom: Das Wasser-Druckentlastungsventil Öffnet Sich

    Übersicht Einstellungen [5- Erhöhen “Raumheizungs- Prioritätstemperatur”, Betrieb Reserveheizung bei einer höheren Außentemperatur zu aktivieren. Gehen Sie zu [A.8] > Monteur- einstellungen > Übersicht Einstellungen [5-03]. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 76: Symptom: Der Druck Am Entnahmepunkt Ist Zeitweise Ungewöhnlich Hoch

    An Ihren Händler wenden. Fehlercode Fehlercode Beschreibung AG: Problem mit dem Spannungs-/ Nulldurchgang nicht erkannt Stromsensor. Aus- u. Einschalten erford. An Ihren Händler wenden. An Ihren Händler wenden. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 77: Entsorgung

    An Ihren Händler wenden. Problem am Fühler für Außentemperatur. An Ihren Händler wenden. Ext. Reserveheizung überhitzt. An Ihren Händler wenden. Druck des Wasserkreisl. zu hoch. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 78: So Starten Und Stoppen Sie Die Zwangskühlung

    Anweisungen mit dem Produkt kombiniert werden können. Bauseitig zu liefern: HINWEIS Von Daikin nicht hergestellte Ausstattungen, die gemäß den in Achten Sie bei der Zwangskühlung darauf, dass die der begleitenden Dokumentation aufgeführten Anweisungen mit Wassertemperatur immer mehr als 5°C beträgt (siehe dem Produkt kombiniert werden können.

  • Seite 79: Technische Daten

    OUTDOOR AIR TEMPERATURE TERMINAL STRIP THERMISTOR BRAND NAME LABEL WIRING INLET WITH EARTH TERMINAL LIQUID STOP VALVE (Ø6.4 CuT) SERVICE PORT GAS STOP VALVE (Ø15.9 CuT) 3TW60814-1B EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 80: Abmessungen Und Wartungsfreiraum: Innengerät

    WATER OUT CONNECTION (1-1/4” F BSP) Note: Typical field installation is according to local and national regulations. ONLY FOR EHVX MODELS 180L TANK 260L TANK 3D078518 Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 81 15 Technische Daten MIN. 500 3D078541 EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 82: Schwerpunkt

    15 Technische Daten 15.2 Schwerpunkt 15.2.1 Schwerpunkt: Außengerät UNIT 4TW60819-1 Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 83: Komponenten

    Absperrventil der Flüssigkeitsleitung i Gasleitungs-Absperrventil j Wartungsanschluss k Lüftermotor l Wärmetauscher 15.3.2 Komponenten: Schaltkasten (Außengerät) a Wartungsplatine b Kommunikationskabel Klemmleiste c Netzanschlusskabel Klemmleiste d Erdung e Drahtklemme EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 84: Komponenten: Innengerät

    Wassers und des Kältemittels. Abdeckung Ablassöffnung Speicherfühler (180 l/260 l) Ablassventil Brauchwasserspeicher Entleert den Speicher vollständig. Schaltkasten Enthält die wichtigsten elektronischen und elektrischen Teile des Innengeräts. Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 85: Komponenten: Schaltkasten (Innengerät)

    A4P-Digitale E/A-Platine (nur für Installationen mit Solar-Kit oder Kit für Digitale E/A-Platine) Zusatz-Platine für die Einschränkung des Stromverbrauchs Klemmleiste X5M (Niederspannung) A1P-Hauptplatine Hauptplatine Sicherung FU1 EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 86: Funktionsdiagramme

    R1T Wärmetauscherfühler am Wasseraustritt R2T Fühler der Reserveheizung am Wasseraustritt R3T Fühler auf der Flüssigkeitsseite des Kältemittels R4T Fühler am Wasserzufluss R5T Speichertemperaturfühler Heizen Kühlen Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 87: Rohrleitungsplan

    (6.4 CuT) 6.4CuT LIQUID STOP VALVE MUFFLER MUFFLER 12.7CuT FIELD PIPING 7.9CuT (15.9 CuT) GAS STOP VALVE DISCHARGE PIPE WITH SERVICE PORT THERMISTOR ACCUMULATOR COMPRESSOR 3TW60815-1 EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 88: Rohrleitungsplan: Innengerät

    Outlet water backup heater thermistor FLARE CONN. QUICK COUPLING Outlet water heat exchanger thermistor THERMISTOR DESCRIPTION FLANGE CONN. SPINNED PIPE BRAZED CONN. PINCHED PIPE 3D077572 Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 89: Elektroschaltplan

    TERMINAL STRIP FIXED PLATE NOTES: REFER TO PURCHASING SPECIFICATION AS303002, UNLESS OTHERWISE SPECIFIED THIS DRAWING WAS DRAWN ON CAD SYSTEM SIZE: LENGTH 140 x WIDTH 230. 3TW60816-1A EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 90 Fühler (Auslass) IPM1 Integriertes Power-Modul Fühler (Wärmetauscher) Strom führend Fühler (Luft) LED 1~LED 4 Anzeigelampen S1NPH Drucksensor LED A, LED B Kontrolllampe S1PH Druckschalter (hoch) Verdichtermotor Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 91 X1M, X2M Anschlussleiste Elektronisches Expansionsventil Umkehrmagnetventil mit Spule Z1C~Z4C Ferritkern Verkabelung vor Ort Anschlussleiste Anschluss Anschluss Schutzleiter Schwarz Blau Braun Grün Orange Lila Weiß Gelb EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 92: Elektroschaltplan - Komponenten: Innengerät

    On/OFF thermostat (wired) (*) : standard for *HV*, optional for *HB* On/OFF thermostat (wireless) # : field supply Ext. thermistor Heat pump convector 4D077028 page 1 Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 93 Only for demand PCB option only for EKBPHT* only if no EKBPHT* Options: bottom plate heater OR On/OFF output Only for digital I/O PCB option 4D077028 page 3 EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 94 Add LWT zone DHW pump NC valve 3 wire type (SPST) only for domestic Shut-off valve hot water option only for *04* and *08* 4D077028 page 4 Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 95 15 Technische Daten Electrical connection diagram Daikin Altherma For more details please check unit wiring Power supply Standard parts Only for normal power supply installation Notes: 5 or 3 core unit power supply: 400 V or 230 V + earth - In case of signal cable: keep minimum distance to power cables >...
  • Seite 96 Reserveheizungselement (2 kW) Thermoschutz der Zusatzheizung Reserveheizungselement (3 kW) Wärmetauscherfühler am Wasseraustritt Zusatzheizung (3 kW) R1T (A2P) Umgebungstemperaturfühler der Überstromsicherung für Reserveheizung Benutzerschnittstelle Überstromsicherung für Zusatzheizung Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 97 User installed options Vom Benutzer installierte Optionen Bottom plate heater Bodenwannenheizung Domestic hot water tank Brauchwasserspeicher Domestic hot water tank with Brauchwasserspeicher mit solar connection Solaranschluss EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 98: Technische Daten

    It is a relative value depending on the distance and acoustic environment. Refer to sound spectrum drawing for more information. 3TW60811-1 A page 1 Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 99 (1) : European/International Technical Standard setting the limits for harmonic currents produced by equipment connected to public low-voltage systems with input current 3TW60811-1 A page 2 >16A and ≤75A per phase. EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 100: Technische Daten: Innengerät

    (12) Refer to operation range detail for diferences between *RHQ* and *RLQ* models 3D077571_A page 1 (13) DB/WB 7°C/6°C - LWC 45°C (DT = 5°C) Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 101 (**) : European/International Technical Standard setting the limits for harmonic currents produced by equipment connected to public low-voltage systems with input current >16A and ≤ 75A per phase. (***) : System impedance EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 102: Betriebsbereich

    In case such conditions ara expected, the *RLQ must be installed instead. These models contain countermeasures (insulation, heater sheet, ...) to prevent freeze up. 3TW60813-1A Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 103 –20 domestic hot water domestic hot water –25 –25 tank temperature (°C) tank temperature (°C) 40 45 55 60 40 45 INDOOR UNITS: CA-SERIES 3TW60813-2B EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 104: Betriebsbereich: Innengerät

    In case such conditions ara expected, the *RLQ must be installed instead. These models contain countermeasures (insulation, heater sheet, ...) to prevent freeze up. 3TW60813-1A Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 105 –20 domestic hot water domestic hot water –25 –25 tank temperature (°C) tank temperature (°C) 40 45 55 60 40 45 INDOOR UNITS: CA-SERIES 3TW60813-2B EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 106 Dry bulb temperature [°C] 1. Refer to psychometric chart for more information. 2. If condensation is expected, installation of EKHBDPCA2 - drainpan kit must be considered. 4D078990 Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 107: Leistungstabelle

    Power input is total input of indoor and outdoor unit, inclusive the circulation pump; according to standard EN 14511 Notes: - The capacity and power input is valid for V3-models at 230V. - The capacity and power input is at maximum operation 3TW60812-1 EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 108: Geräuschspektrum

    - DATA IS VALID AT NOMINAL OPERATION CONDITION - dBA = A-WEIGHTED SOUND PRESSURE LEVEL. (A-SCALE ACCORDING TO IEC) - REFERENCE ACOUSTIC PRESSURES 0dB = 20μPa MEASURING LOCATION (DISCHARGE SIDE) 3TW60817-1 Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 109 - DATA IS VALID AT NOMINAL OPERATION CONDITION - dBA = A-WEIGHTED SOUND PRESSURE LEVEL. (A-SCALE ACCORDING TO IEC) - REFERENCE ACOUSTIC PRESSURES 0dB = 20μPa MEASURING LOCATION (DISCHARGE SIDE) 3TW60817-2 EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 110: Esp-Kurve

    See also minimum and maximum allowed waterflow range in the technical specifications. 2) Water quality must be according to EN directive EC 98/83 EC. 4D078786 Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 111: Leistung

    15 Technische Daten 15.12 Leistung EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 112 15 Technische Daten Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 113 15 Technische Daten EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 114: Zertifizierungsprogramme

    Heating capacity at maximum operating frequency, measured acc. EN14511 COP/EER Coefficient of Performance/Energy efficiency ration acc. EN14511 Leaving Water Evaporator temperature [°C] Leaving Water Condensor temperature [°C] Ambient temperature [°C] DB/WB 3TW60819-3A Referenzhandbuch für den Monteur EHVH/X04+08 + ERLQ004~008 Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...

  • Seite 115: Kombinationstabelle

    15 Technische Daten 15.14 Kombinationstabelle EHVH/X04+08 + ERLQ004~008 Referenzhandbuch für den Monteur Daikin Altherma - Niedertemperatur Split 4P313775-1 – 2012.05...
  • Seite 116 4P313775-1 2012.05...

Diese Anleitung auch für:

Ehvh04s18caEhvx08s18caEhvx08s26caEhvh08s18caEhvh08s26caEhvx04s18ca ... Alle anzeigen

Inhaltsverzeichnis
