6 Elektroinstallation
B
A
B
B
3 Befestigen Sie das Kabel
Kabelbinderhalterungen.

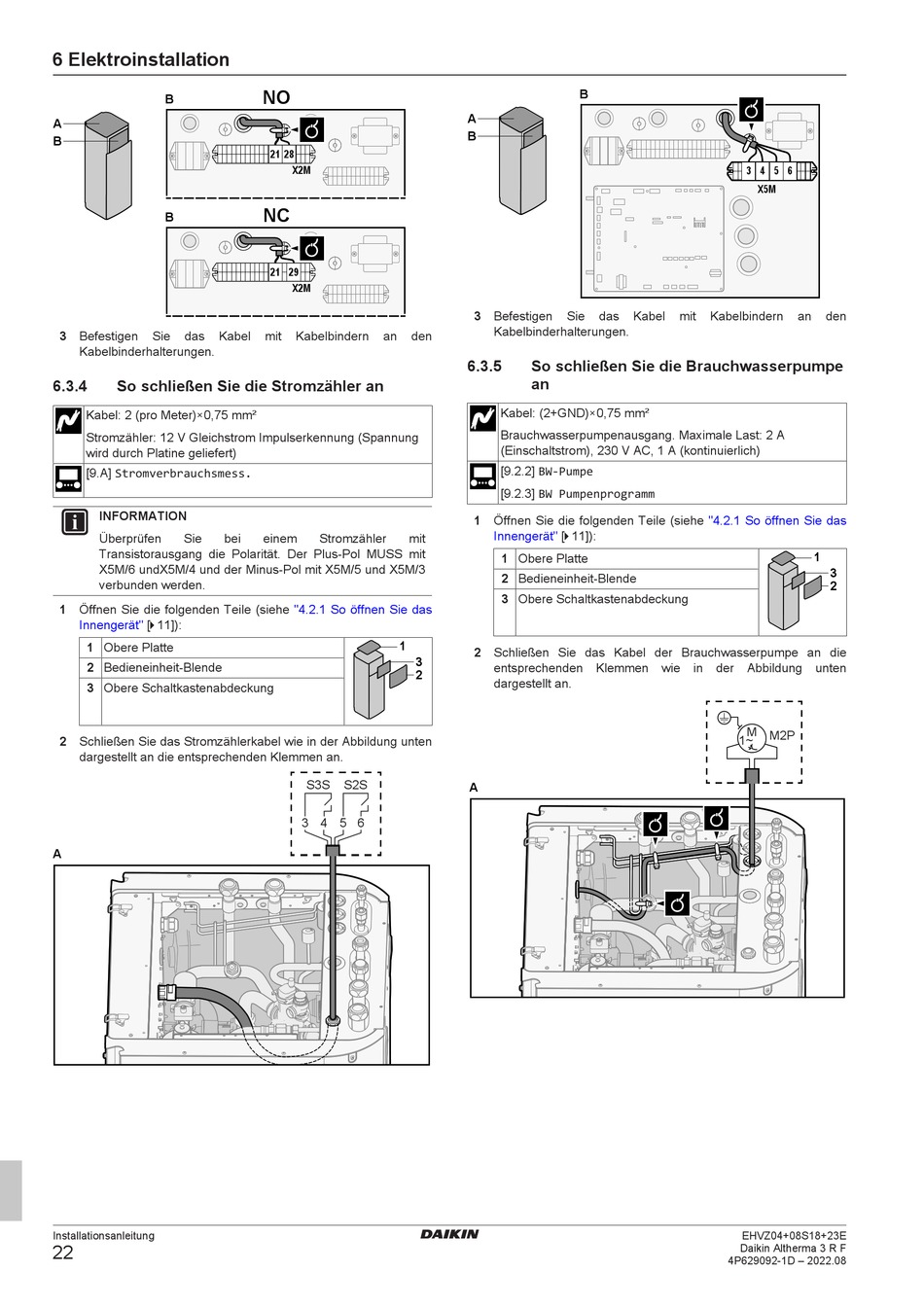

6.3.4 So schließen Sie die Stromzähler an
Kabel: 2 (pro Meter)×0,75 mm²
Stromzähler: 12 V Gleichstrom Impulserkennung (Spannung
wird durch Platine geliefert)
[9.A] Stromverbrauchsmess.
INFORMATION
Überprüfen Sie bei
Transistorausgang die Polarität. Der Plus-Pol MUSS mit
X5M/6 undX5M/4 und der Minus-Pol mit X5M/5 und X5M/3
verbunden werden.
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 11]):
1 Obere Platte
2 Bedieneinheit-Blende
3 Obere Schaltkastenabdeckung
2 Schließen Sie das Stromzählerkabel wie in der Abbildung unten
dargestellt an die entsprechenden Klemmen an.
A
Installationsanleitung
22
NO
21 28
X2M
NC
21 29
X2M
mit Kabelbindern an den
einem Stromzähler mit
"4.2.1 So öffnen Sie das
1
3
2
S3S S2S
3 4 5 6
B
A
B
3 Befestigen Sie das Kabel
Kabelbinderhalterungen.
6.3.5 So schließen Sie die Brauchwasserpumpe
an
Kabel: (2+GND)×0,75 mm²
Brauchwasserpumpenausgang. Maximale Last: 2 A
(Einschaltstrom), 230 V AC, 1 A (kontinuierlich)
[9.2.2] BW-Pumpe
[9.2.3] BW Pumpenprogramm
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 11]):
1 Obere Platte
2 Bedieneinheit-Blende
3 Obere Schaltkastenabdeckung
2 Schließen Sie das Kabel der Brauchwasserpumpe an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
A
3 4 5 6
X5M
mit Kabelbindern an den
"4.2.1 So öffnen Sie das
1
3
2
M M2P
1~
EHVZ04+08S18+23E
Daikin Altherma 3 R F
4P629092-1D – 2022.08
