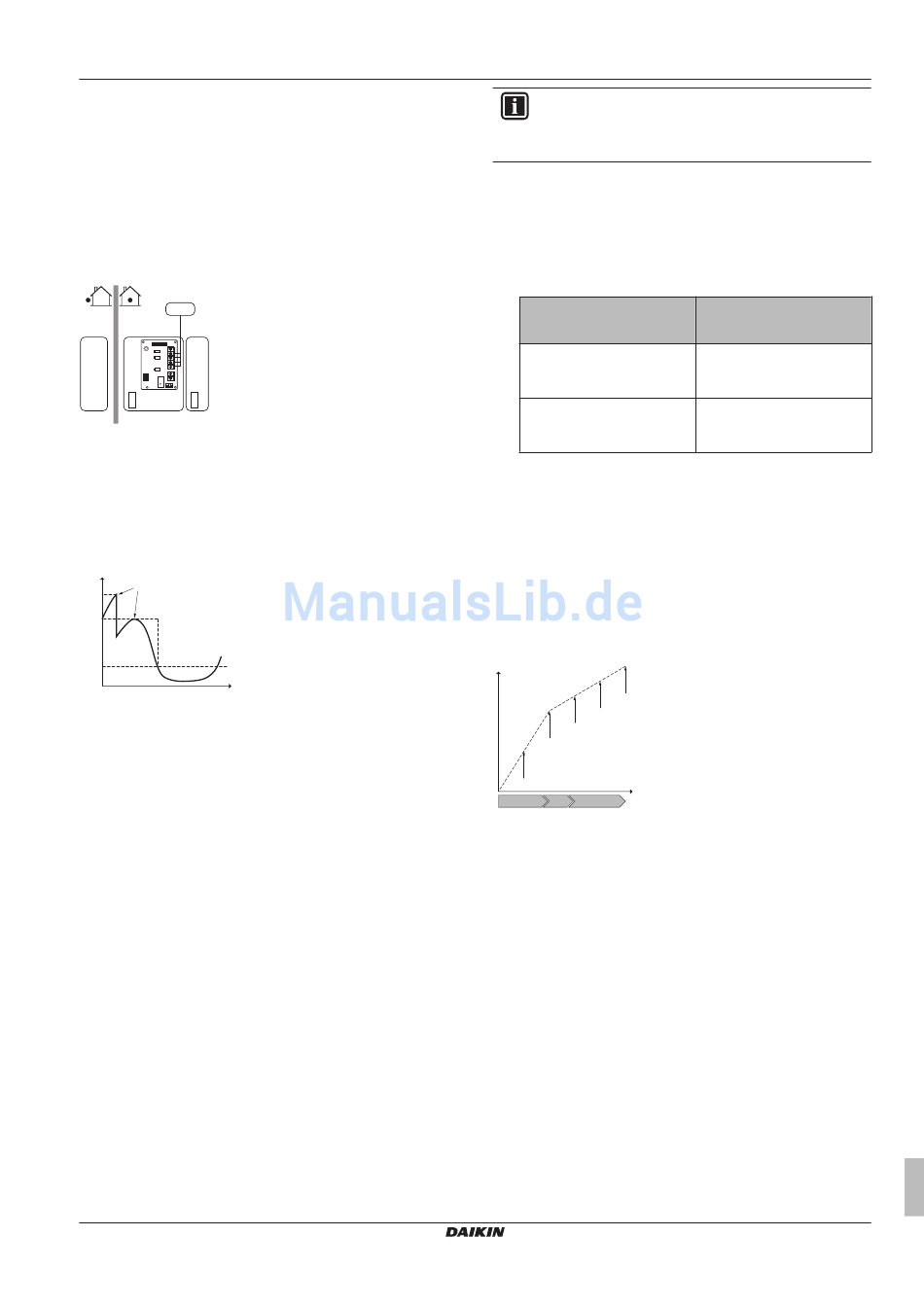

Die Leistung oder der Strom des gesamten Daikin-Systems wird
dynamisch durch Digitaleingänge begrenzt (maximal vier Stufen).
Jede Leistungsbegrenzungsstufe wird über die Benutzerschnittstelle
durch Einschränkung der folgenden Werte eingestellt:
▪ Strom (in A)
▪ Zugeführte Leistung (in kW)
Das Energiemanagementsystem (bauseitig zu liefern) legt die
Aktivierung einer bestimmten Leistungsbegrenzungsstufe fest.
Beispiel: Begrenzung der
(Beleuchtung, Haushaltsgeräte, Raumheizung etc.) aufgenommenen
Leistung.
D
a
5
4
3
2
A8P
1
b c
A B C
A Außengerät
B Innengerät
C Brauchwasserspeicher
D Energiemanagementsystem
a Aktivierung
Digitaleingänge)
b Reserveheizung
c Zusatzheizung
P
i
a
DI4
DI3
b
DI1
t
P Leistungsaufnahme
i
t Zeit
DI Digitaleingänge (Leistungsbegrenzungsstufen)
a Leistungsbegrenzung aktiv
b Tatsächlich zugeführte Leistung
Einrichtung
▪ Platine zur Anforderungsverarbeitung (Option EKRP1AHTA)
erforderlich.
▪ Maximal vier Digitaleingänge werden für die Aktivierung der
entsprechenden Leistungsbegrenzungsstufe verwendet:
▪ DI1 = schwächste Begrenzung (höchster Energieverbrauch)
▪ DI4 = höchste Begrenzung (niedrigster Energieverbrauch)
▪ Die Spezifikationen sowie Informationen zum Anschluss der
Digitaleingänge finden Sie unter "14.5 Elektroschaltplan –
Komponenten: Innengerät" auf Seite 76.
Konfiguration
Legen Sie die Einstellungen zur Stromverbrauchskontrolle in [A.
6.3.1] über die Benutzerschnittstelle fest (die Beschreibung aller
Einstellungen finden Sie unter "8 Konfiguration" auf Seite 36):
▪ Wählen Sie "Aktivierung durch Digitaleingänge".
▪ Wählen Sie den Begrenzungstyp aus (Leistung in kW oder Strom
in A).
▪ Legen Sie die gewünschte Leistungsbegrenzungsstufe für jeden
Digitaleingang fest.
ERHQ011~016BA+ERLQ011~016CA + EHBH/X16CA
Daikin Altherma - Niedertemperatur Split
4P313776-1C – 2012.11
maximal vom gesamten Haus
der Leistungsbegrenzung
INFORMATION
Falls mehr
(gleichzeitig),
festgelegt: DI4 Priorität >...>DI1.
5.6.3

Verfahren zur Leistungsbegrenzung

Das Außengerät weist eine höhere Effizienz als die elektrischen
Heizungen auf. Daher werden die elektrischen Heizvorrichtungen
zuerst begrenzt und ausgeschaltet. Das System begrenzt den
Stromverbrauch in der folgenden Reihenfolge:
1 Es schränkt bestimmte elektrische Heizvorrichtungen ein.
Wenn... Priorität hat
Brauchwasserbereitung
Raumheizung
2 Es schaltet ALLE elektrischen Heizvorrichtungen aus.
3 Es begrenzt das Außengerät.
(4
4 Es schaltet das Außengerät aus.
Beispiel
Es wird von folgender Konfiguration ausgegangen:
▪ Die Leistungsbegrenzungsstufe erlaubt den parallelen Betrieb von
Zusatzheizung und Reserveheizung NICHT (Stufe 1 und Stufe 2).
▪ Priorität für Heizung = Zusatzheizung.
In dem Fall wird der Stromverbrauch wie folgt begrenzt:
P
h
d
c
b
a
A B C
P Erzeugte Wärme
h
C Verbrauchte Energie
e
A Außengerät
B Zusatzheizung
C Reserveheizung
a Begrenzter Betrieb des Außengeräts
b Kompletter Betrieb des Außengeräts
c Zusatzheizung eingeschaltet
d Reserveheizung Stufe 1 eingeschaltet
e Reserveheizung Stufe 2 eingeschaltet
5.7 Einstellen eines externen
Temperaturfühlers
Sie können einen
anschließen. Er kann die Innen- und Außentemperatur messen.
Daikin empfiehlt in den folgenden Fällen die Verwendung eines
externen Temperaturfühlers:
5 Anwendungsrichtlinien
als 1 Digitaleingang geschlossen
ist die Priorität der Digitaleingänge
dann stellen Sie die
Heizungspriorität über die
Benutzerschnittstelle auf...
Zusatzheizung.
Ergebnis: Die Reserveheizung
wird zuerst ausgeschaltet.
Reserveheizung.
Ergebnis: Die Zusatzheizung
wird zuerst ausgeschaltet.
e
C
e
oder mehrere externe Temperaturfühler
