h Benutzerschnittstellenabdeckung
i Obere Abdeckung des Innengeräts
j Schrauben
k Geräuschdämmende Platte
l Schrauben
geräuschdämmenden Platte
4 Entnehmen Sie die Zubehörteile k+l. Diese Zubehörteile
befinden sich unten in der Verpackung.
4 Über die Geräte und Optionen
4.1

Identifikation

HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung
von mehreren Geräten darauf, die Wartungsblenden der
verschiedenen Modelle nicht zu vertauschen.

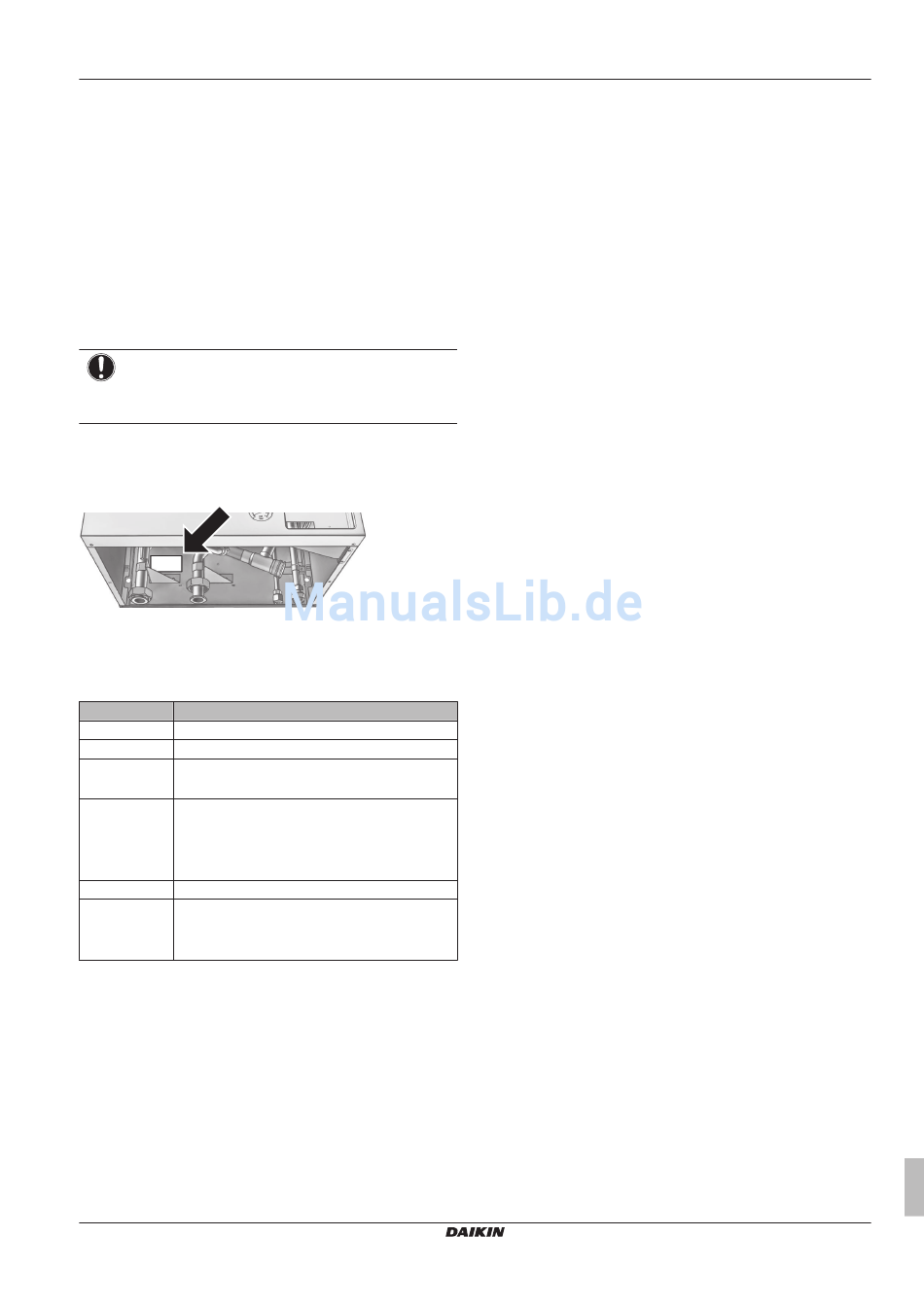

4.1.1 Typenschild: Innengerät
Wo?
Modellkennung
Beispiel: E HB H 04 CA 3V
Code
E Europäisches Modell
HB HB=Wandmontiertes Innengerät
H ▪ H=Nur Heizen
▪ X=Heizen/Kühlen
04 Kapazitätsklasse:
▪ 04=4 kW
▪ 08=8 kW
▪ 16=16 kW
CA Baureihe
3V Modell mit Reserveheizung
▪ 3V
▪ 9W
4.2 Mögliche Gerätekombinationen und
Optionen
4.2.1 Liste der Optionen für das Innengerät
Benutzerschnittstelle (EKRUCAL1, EKRUCAL2)
Die Benutzerschnittstelle wird als Zubehör mit dem Gerät geliefert.
Eine zusätzliche Benutzerschnittstelle ist optional erhältlich.
Die zusätzliche Benutzerschnittstelle kann verbunden werden:
ERHQ011~016BA+ERLQ011~016CA + EHBH/X16CA
Daikin Altherma - Niedertemperatur Split
4P313776-1C – 2012.11
zur Befestigung der
Beschreibung
4 Über die Geräte und Optionen
▪ um beide Optionen zu haben:
▪ Steuerung in der Nähe des Innengeräts
▪ Raumthermostatfunktion in dem zu heizenden Hauptraum
▪ Um über eine Benutzerschnittstelle zu verfügen, die andere
Sprachen enthält
Die zusätzliche Benutzerschnittstelle EKRUCAL1 umfasst die 6
folgenden, gängigen Sprachen: Englisch, Deutsch, Französisch,
Niederländisch, Italienisch, Spanisch.
Die zusätzliche Benutzerschnittstelle EKRUCAL2 umfasst andere
Sprachen: Englisch, Schwedisch,
Türkisch, Portugiesisch.
Die Sprachen der Benutzerschnittstelle können per PC-Software
hochgeladen oder von einer Benutzerschnittstelle auf die andere
kopiert werden.
Hinweise zur Installation finden Sie unter "7.4.5 So schließen Sie die
Benutzerschnittstelle an" auf Seite 33.
Raumthermostat (EKRTWA, EKRTR1)
Sie können ein optionales Raumthermostat an das Innengerät
anschließen. Dieses Thermostat
(EKRTWA) oder drahtlos (EKRTR1) sein.
Hinweise zur Installation finden Sie in der Installationsanleitung des
Raumthermostats und im Ergänzungshandbuch für optionale
Ausstattungen.
Dezentraler Fühler für drahtloses Thermostat (EKRTETS)
Sie können einen drahtlosen Raumtemperaturfühler (EKRTETS) nur
in Verbindung mit dem drahtlosen
verwenden.
Hinweise zur Installation finden Sie in der Installationsanleitung des
Raumthermostats und im Ergänzungshandbuch für optionale
Ausstattungen.
Digitale E/A-Platine (EKRP1HB)
Die digitale E/A-Platine ist für die folgenden Signale erforderlich:
▪ Alarmausgang
▪ Ausgang für Raumheizung/-kühlung EIN/AUS
▪ Umschalter zur externen Wärmequelle
▪ Nur für EHVH/X16-Modelle:
Bodenwannenheizungs-Zusatz EKBPHTH16A.
Hinweise zur Installation finden Sie in der Installationsanleitung der
digitalen E/A-Platine und im Ergänzungshandbuch für optionale
Ausstattungen.
Zusatz-Platine (EKRP1AHTA)
Um die Stromverbrauchskontrolle
ermöglichen, müssen Sie die Zusatz-Platine installieren.
Hinweise zur Installation finden Sie in der Installationsanleitung der
Zusatz-Platine und im Ergänzungshandbuch
Ausstattungen.
Dezentraler Innentemperaturfühler (KRCS01-1)
Standardmäßig wird die
Raumtemperaturfühler verwendet.
Optional kann der dezentrale Innentemperaturfühler installiert
werden, um die Raumtemperatur an einer anderen Position zu
messen.
Hinweise zur Installation finden Sie in der Installationsanleitung des
dezentralen Innentemperaturfühlers und im Ergänzungshandbuch
für optionale Ausstattungen.
Norwegisch, Tschechisch,
kann entweder verdrahtet
Thermostat (EKRTR1)
Steuersignal
durch Digitaleingänge
für optionale
interne Benutzerschnittstelle
