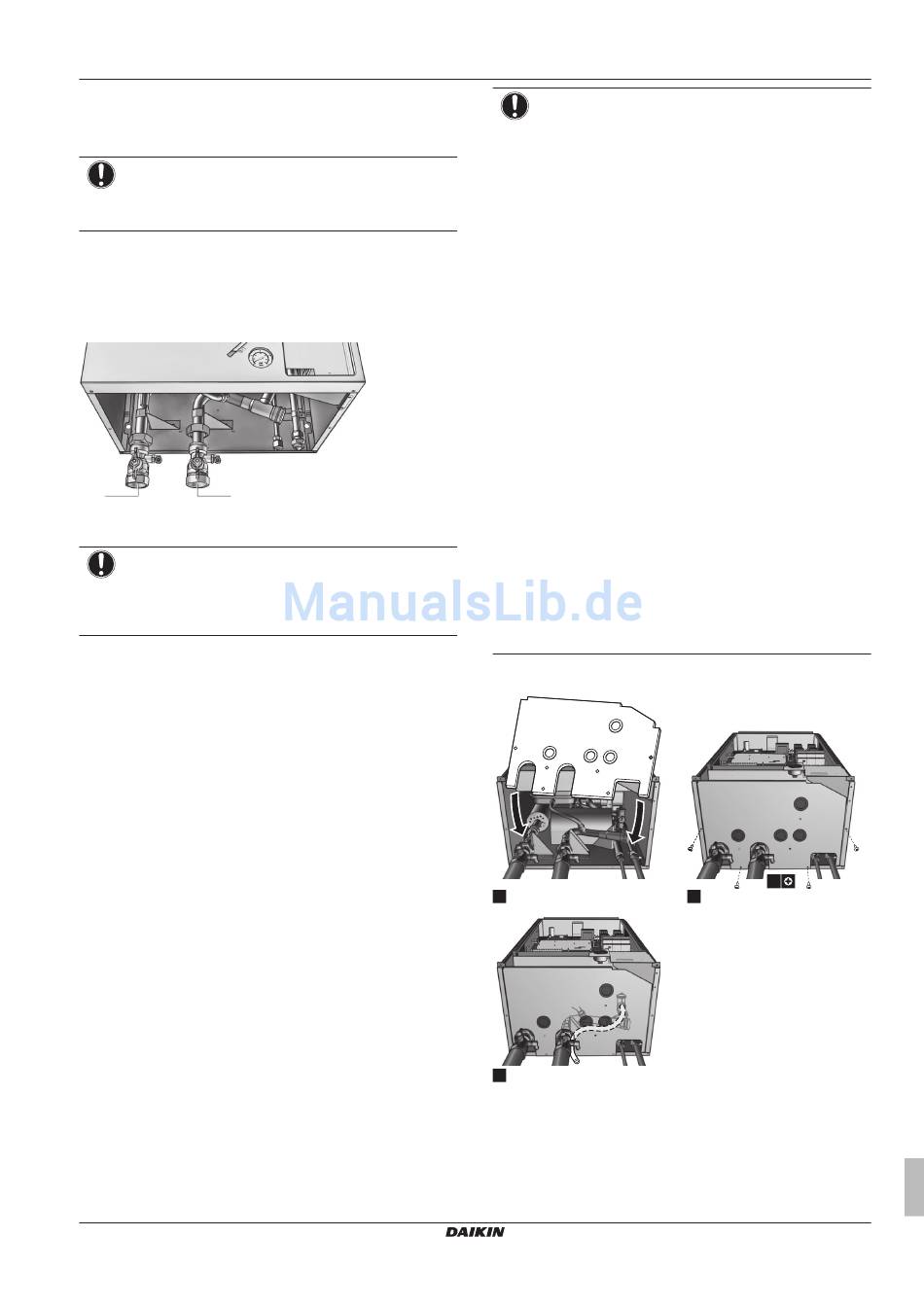

7.3 Anschließen der Wasserleitungen
7.3.1 So schließen Sie die Wasserleitungen an
HINWEIS
Üben Sie beim Anschließen der Rohrleitung KEINE
übermäßige Kraft aus. Eine Verformung von Rohrleitungen
kann zu einer Fehlfunktion des Geräts führen.
Um Service- und Wartungsarbeiten zu erleichtern, wird das System
mit 2 Absperrventilen ausgestattet. Montieren Sie die Ventile am
Wassereinlass und am Wasserauslass. Überlegen Sie sich, wo die
Absperrventile am besten zu installieren sind. Die Lage der
eingebauten Ablassventile ist wichtig für Servicearbeiten.
1 Installieren Sie die Absperrventile an den Wasserleitungen.
b a
a Wassereinlass
b Wasserauslass
HINWEIS
Um im Fall eines Wasseraustritts Schäden im Umfeld des
Geräts zu vermeiden, wird empfohlen, das Absperrventil
am Kaltwasserzulauf
Abwesenheitsphasen zu schließen.
2 Schrauben Sie die Muttern
Absperrventile auf.
3 Schließen Sie die bauseitigen
Absperrventilen an.
4 Bei Anschluss an den optionalen Brauchwasserspeicher ziehen
Sie die Installationsanleitung des Brauchwasserspeichers zu
Rate.
ERHQ011~016BA+ERLQ011~016CA + EHBH/X16CA
Daikin Altherma - Niedertemperatur Split
4P313776-1C – 2012.11
während längerer
des Innengeräts auf die
Leitungen an den
HINWEIS
▪ Installieren Sie eine Abflussvorrichtung und ein
Druckminderventil
Zylinders des Brauchwasserspeichers.
▪ Um eine Rücksaugung zu vermeiden, wird die
Installation eines Rückschlagventils am Wassereinlass
des Brauchwasserspeichers in Übereinstimmung mit
der gültigen Gesetzgebung empfohlen.
▪ Es wird empfohlen,
Kaltwassereinlass in Übereinstimmung mit der gültigen
Gesetzgebung zu installieren.
▪ Installieren Sie in Übereinstimmung mit der gültigen
Gesetzgebung ein
Kaltwassereinlass.
▪ Es wird empfohlen, das Druckminderventil an einer
Position über dem
installieren.
Das Heizen des Brauchwasserspeichers führt zu einer
Ausdehnung des
Druckminderventil kann der Wasserdruck im Speicher
über den Nenndruck des Speichers steigen. Außerdem
ist die an den Speicher angeschlossene bauseitige
Installation (Rohrleitungen,
diesem hohen Druck ausgesetzt. Um diesen hohen
Druck zu vermeiden, muss ein Druckminderventil
installiert werden.
Der Überdruckschutz ist von der ordnungsgemäßen
Funktion des
Druckentlastungsventils abhängig. Wenn dieses Ventil
NICHT ordnungsgemäß
Überdruck zu einer Deformation des Speichers und
möglicherweise zu einem Wasseraustritt. Um den
ordnungsgemäßen Betrieb zu gewährleisten, ist eine
regelmäßige Wartung durchzuführen.
5 Installieren Sie die geräuschdämmende Platte wie in der
Abbildung unten gezeigt.
1
3
7.3.2 So befüllen Sie den Wasserkreislauf
1 Schließen Sie den Wasserschlauch an das Abfluss- und
Füllventil an.
7 Installation
am Kaltwasseranschluss des
ein Druckminderventil am
Ausdehnungsgefäß am
Brauchwasserspeicher
Wassers, und ohne
Entnahmepunkte etc.)
bauseitig installierten
funktioniert, führt der
4x
2
